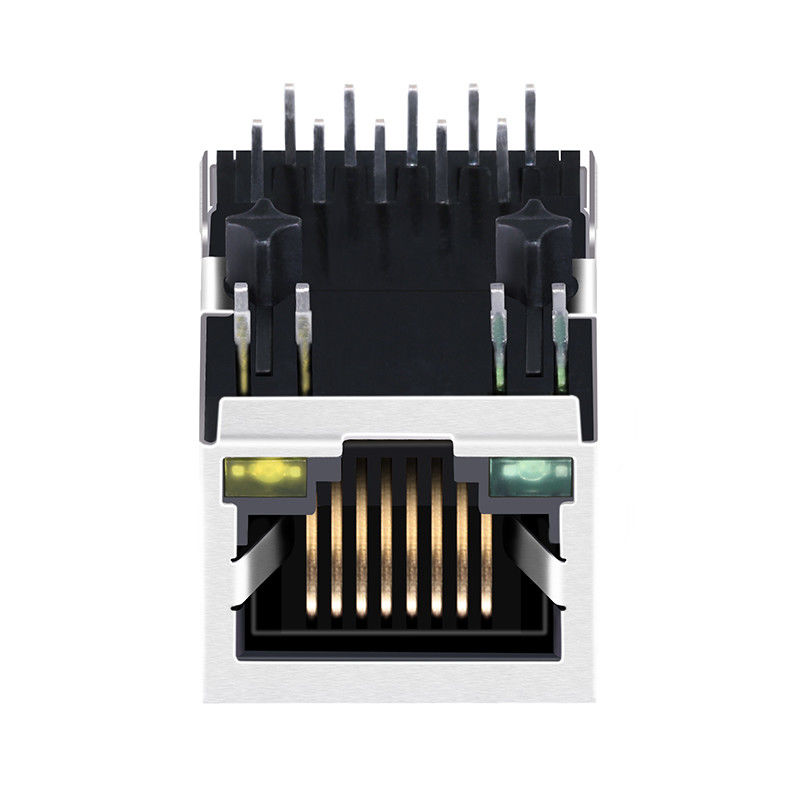

HY911130AE गीगाबिट RJ45 मैग्नेटिक जैक अवलोकन

HY911130AE एक प्रीमियम गीगाबिट RJ45 मैग्नेटिक जैक है जिसे आधुनिक संचार उपकरणों के लिए मजबूत, उच्च-गति नेटवर्क कनेक्टिविटी प्रदान करने के लिए डिज़ाइन किया गया है। यह सिंगल-पोर्ट 1x1 MagJack RJ45 कनेक्टर में ईथरनेट मैग्नेटिक्स को एकीकृत करता है, जिससे PCB स्थान कम होता है और नेटवर्क इंटरफ़ेस डिज़ाइन सरल होता है।

10/100/1000Base-T ईथरनेट अनुप्रयोगों का समर्थन करते हुए, इस RJ45 कनेक्टर में एकीकृत ट्रांसफार्मर मॉड्यूल, ग्रीन/येलो LED इंडिकेटर और एक टैब-डाउन साइड-एंट्री PCB माउंटिंग डिज़ाइन है। यह ईथरनेट स्विच, राउटर, औद्योगिक नियंत्रक, नेटवर्क इंटरफ़ेस कार्ड और एम्बेडेड संचार उपकरणों के लिए उपयुक्त है।

LED के साथ HY911130AE RJ45 कनेक्टर की मुख्य विशेषताएं

1. उच्च-गति प्रदर्शन: 1000 बेस-T (गीगाबिट) ईथरनेट अनुप्रयोगों का पूरी तरह से समर्थन करता है, उत्कृष्ट सिग्नल अखंडता और न्यूनतम डेटा पैकेट हानि सुनिश्चित करता है।
2. एकीकृत विज़ुअल इंडिकेटर: LED के साथ यह RJ45 कनेक्टर अंतर्निहित ग्रीन और येलो LEDs (G/Y) की सुविधा देता है, जिससे अंतिम-उपयोगकर्ता एक नज़र में नेटवर्क स्थिति और डेटा गतिविधि की आसानी से निगरानी कर सकते हैं।
3. स्थान-बचत डिज़ाइन: एकीकृत चुंबकीय फिल्टर और आइसोलेशन ट्रांसफार्मर आपके मदरबोर्ड पर अलग चुंबकीय घटकों की आवश्यकता को समाप्त करते हैं।
4. वैश्विक अनुपालन: IEEE 802.3ab मानकों को पूरा करता है और पूरी तरह से RoHS अनुपालन है, जो पर्यावरणीय सुरक्षा और अंतर्राष्ट्रीय बाजार की तैयारी सुनिश्चित करता है।

LED के साथ HY911130AE गीगाबिट RJ45 कनेक्टर के विनिर्देश

HY911130AE 1000Base-T RJ45 मैग्नेटिक जैक यांत्रिक विनिर्देश

HY911130AE RJ45 ड्राइंग:

विद्युत विनिर्देश @25°C:

1. टर्न अनुपात (±2%)

    1CT:1CT
3. HIPOT:1500Vrms MIN
4. इंसर्शन लॉस:
    -1.0dB MAX @ 1.0MHz से 65MHz
5. रिटर्न लॉस:
    -20dB MIN @ 1MHz से 10MHz
    -16dB MIN @ 10MHz से 30MHz
    -12dB MIN @ 30MHz से 60MHz
    -10dB MIN @ 60MHz से 100MHz
6. क्रॉस टॉक:
    -40dB MIN @ 1MHz से 30MHz
    -35dB MIN @ 30MHz से 60MHz
    -30dB MIN @ 60MHz से 100MHz
7. कॉमन टू कॉमन मोड रिजेक्शन:
    -30dB MIN @1MHz से 50MHz
    -20dB MIN @50MHz से 150MHz
8. ऑपरेटिंग तापमान: 0°C～70°C।

लक्षित अनुप्रयोग

HY911130AE RJ45 मैग्नेटिक जैक अत्यधिक बहुमुखी है। यह विभिन्न प्रकार के नेटवर्किंग अनुप्रयोगों के लिए पसंदीदा कनेक्टर है, जिनमें शामिल हैं:

- गीगाबिट ईथरनेट स्विच और राउटर
- सर्वर मदरबोर्ड और नेटवर्क इंटरफ़ेस कार्ड (NIC)
- औद्योगिक पीसी (IPC) और ऑटोमेशन कंट्रोलर
- स्मार्ट होम गेटवे और IoT हब
- सेट-टॉप बॉक्स और स्मार्ट टीवी
