उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: L18N003-0
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पी / एन: |
L18N003-0 |
श्रृंखला: |
क्वाड पोर्ट गीग ट्रांसफार्मर |
बढ़ते: |
डुबकी |
दस्तावेज़: |
पीडीएफ / डेटाशीट / 3 डी / आईजीएस / चरण / एसपीपी |
वैकल्पिक: |
L18N003-0 => LPxxxNL |
नमूने: |
उपलब्ध 6 पीसी |
पी / एन: |
L18N003-0 |
श्रृंखला: |
क्वाड पोर्ट गीग ट्रांसफार्मर |
बढ़ते: |
डुबकी |
दस्तावेज़: |
पीडीएफ / डेटाशीट / 3 डी / आईजीएस / चरण / एसपीपी |
वैकल्पिक: |
L18N003-0 => LPxxxNL |
नमूने: |
उपलब्ध 6 पीसी |
टिप्पणियाँ:

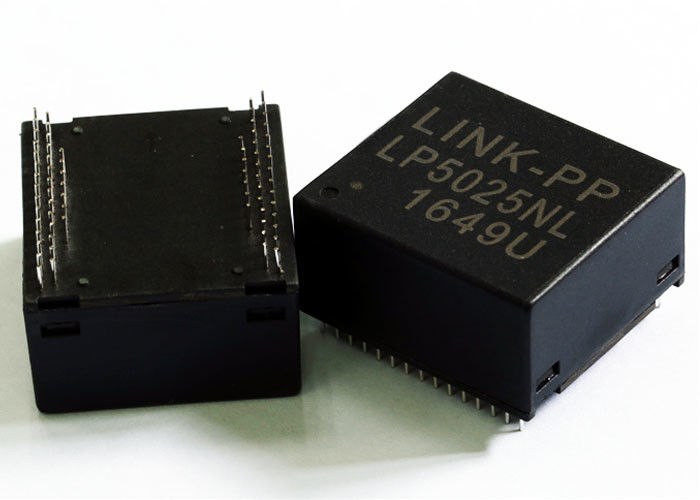

1 लैन अलगाव ट्रांसफार्मर L18N003-0
2 1000 बेस-टी मैग्नेटिक्स मॉड्यूल ईथरनेट एप्लिकेशन
लिंक-पीपी LPXXXNL द्वारा संगत पिन पिन करने के लिए पिन करें
4 क्वाड गिगाबिट ईथरनेट का समर्थन करने के लिए डिज़ाइन किया गया
विशेषताएं:
अलगाव और कम आम मोड उत्सर्जन के लिए केबल इंटरफ़ेस। 1000 BASE-T के लिए आईईईई 802.3ab मानक के साथ अनुपालन। आरओएचएस आवश्यकताओं के साथ अनुपालन
आवेदन:
एक्सडीएसएल / वायरलेस उत्पाद / ईपीओएन / जीपीओएन / आईपी कैमरा / NAS / एसटीबी / मेडिकल
| विद्युत विनिर्देश @ 25 ℃ | टाइप करें: बैलेंस कम पास 100Ω प्रतिबाधा |
| निविष्टी की हानि : | 1-50MHz -0.5 डीबी मैक्स 50-125 मेगाहर्ट्ज -1.0 डीबी मैक्स 125-200 मेगाहर्ट्ज -2.0 डीबी मैक्स |
| हारकर लौटा : | 1 ~ 40 मेगाहर्ट्ज -20 डीबी मिनलोड 100Ω 40-200 मेगाहर्ट्ज -20 + 15 * लॉग (फ्रीक MHz / 40MHz) डीबी मिनलोड 100Ω |
| प्रतिबिंबित सीएम से डिफ रूपांतरण (आरईएफ) | 1 मेगाहर्ट्ज -30 डीबी न्यूनतम 50 मेगाहर्ट्ज -30 डीबी न्यूनतम 100 मेगाहर्ट्ज -27 डीबी न्यूनतम 200 मेगाहर्ट्ज -24 डीबी न्यूनतम |
| सीएम से डीएम रूपांतरण (आरईएफ) | 1-125 मेगाहर्ट्ज -35 डीबी न्यूनतम |
| प्रतिबिंबित डिफ से सीएम रूपांतरण (आरईएफ) | 1-10MHz -48 डीबी न्यूनतम 10-200 मेगाहर्ट्ज -48 + 1 9 * लॉग (फ्रीक MHz / 10MHz) डीबी न्यूनतम |
| मुख्यमंत्री सीएम अस्थिरता (आरईएफ) | 1-200 मेगाहर्ट्ज -25 डीबी न्यूनतम |
| क्रॉस टॉक (आरईएफ) | 1-125 मेगाहर्ट्ज -30 डीबी न्यूनतम 125-200 मेगाहर्ट्ज -25 डीबी न्यूनतम |
| अधिष्ठापन | @ 100 किलोहर्ट्ज़, 0.1V, 8 एमए डीसी BIAS 180uHMin |
| HiPot टेस्ट | @ 1500 वीआरएमएस |
| अनुपात बदल जाता है | @ 1: 1 ± 5% |
| तापमान सीमा संचालित करना | 0 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस / -25 डिग्री सेल्सियस से + 105 डिग्री सेल्सियस |
टैग: 1000 बेस-टी लैन फ़िल्टर, गिगाबिट ईथरनेट ट्रांसफार्मर
