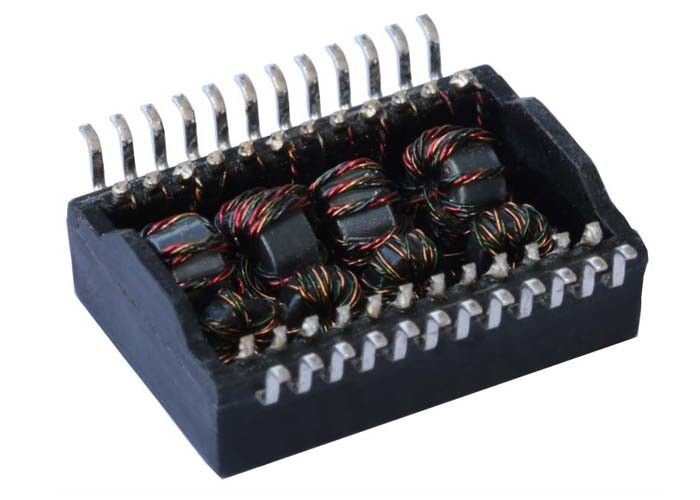

उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: L22N010-0
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
आइटम: |
L22N010-0 |
इंटरफ़ेस: |
2.5 जी ~ 5 जी बेस-टी |
बराबर: |
L22N010-0 => LPxxxNL |
पिंस: |
24 |
फ़ाइलें: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
आवेदन: |
वायरलेस उत्पाद / ईपीओएन / जीपीओएन |
बढ़ते: |
SMD |
नमूने: |
नि: शुल्क |
आइटम: |
L22N010-0 |
इंटरफ़ेस: |
2.5 जी ~ 5 जी बेस-टी |
बराबर: |
L22N010-0 => LPxxxNL |
पिंस: |
24 |
फ़ाइलें: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
आवेदन: |
वायरलेस उत्पाद / ईपीओएन / जीपीओएन |
बढ़ते: |
SMD |
नमूने: |
नि: शुल्क |
| एल 22 एन010-0 पिन करने के लिए पिन करें | |||
| शृंखला | ट्रांसफार्मर | पहुंच अनुपालन: | हाँ |
| भाग संख्या : | L22N010-0 | ईयू RoHS अनुपालन: | हाँ |
| उत्पादक | लिंक-पीपी | चीन RoHS अनुपालन: | हाँ |
| गति: | 2.5 जी ~ 5 जी बेस-टी | कार्यों की संख्या: | 1 |
| पैकेज: | एसएमडी | अनुपात बदलता है (एनपी: एनएस) | 1: 1; 1: 1 |
| पिन | 24 | स्थिति: | सक्रिय |
आवेदन:
1 कठोर-लचीला पीसीबी असेंबली
2 मानव मशीन इंटरफेस
3 सीपीयू कार्ड और मॉड्यूल
4 डिस्प्ले फ़िल्टर और फिल्में
1. इलेक्ट्रिकल निर्दिष्टीकरण @ 25 ℃
टाइप करें: बैलेंस कम पास 100Ω प्रतिबाधा
2. प्रविष्टि नुकसान
1-50 एमएचजेड .................- 0.5 डीबी मैक्स
50-125 एमएचजेड .............- 1.0 डीबी मैक्स
125-300 एमएचजेड ...........- 2.0 डीबी मैक्स
3. वापसी का नुकसान
1-50 मेगाहर्ट्ज .................- 20 डीबी मिनलोड 100Ω
50-200 मेगाहर्ट्ज .............- 20 + 8 * लॉग (फ्रीक MHz / 50MHz) डीबी न्यूनतम लोड 100Ω
200-300 मेगाहर्ट्ज ...........- 15 + 30 * लॉग (फ्रीक MHz / 200MHz) डीबी न्यूनतम लोड 100Ω
4. डिफ रूपांतरण के लिए चयनित सीएम (आरईएफ)
1 एमएचजेड .....................- 30 डीबी न्यूनतम
50 एमएचजेड ....................- 30 डीबी न्यूनतम
100 एमएचजेड .................- 27 डीबी न्यूनतम
200 एमएचजेड .................- 24 डीबी न्यूनतम
300 एमएचजेड .................- 22 डीबी न्यूनतम
5. सीएम से डीएम रूपांतरण (आरईएफ)
1-50 एमएचजेड ................- 35 डीबी न्यूनतम
125 एमएचजेड .................- 30 डीबी न्यूनतम
200 एमएचजेड .................- 27 डीबी न्यूनतम
300 एमएचजेड .................- 24 डीबी न्यूनतम
6. सीएफ रूपांतरण (आरईएफ) के लिए डिफिफाइड डिफ
1-10 एमएचजेड ...............- 48 डीबी न्यूनतम
10-300 मेगाहर्ट्ज ...........- 48 + 1 9 * लॉग (फ्रीक मेगाहर्ट्ज / 10 मेगाहर्ट्ज) डीबी न्यूनतम
7. सीएम से सीएम एट्यूनेशन (आरईएफ)
1-200 मेगाहर्ट्ज ..............- 25 डीबी न्यूनतम
200-300 एमएचजेड ..........- 20 डीबी न्यूनतम
8. क्रॉस टॉक (आरईएफ)
1-125 एमएचजेड ..............- 30 डीबी न्यूनतम
125-200 एमएचजेड ..........- 25 डीबी न्यूनतम
200-300 एमएचजेड ..........- 25 डीबी न्यूनतम
9.Inductance
@ 100 किलोहर्ट्ज, 0.1 वी, 8 एमए डीसी बीआईएएस 160uHMin
10.HiPot टेस्ट
@ 1500 वीआरएमएस
11 अनुपात अनुपात
@ 1: 1 ± 5%
