उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: L22H002-एल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
आइटम: |
L22H002-एल |
बंदरगाह: |
1 |
इंटरफ़ेस: |
5 जी बेस-टी |
पिंस: |
24 |
वैकल्पिक: |
L22H002-एल => LPxxxNL |
उपाय: |
L13.60xB15.00xH6.25 (मिमी) |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
आइटम: |
L22H002-एल |
बंदरगाह: |
1 |
इंटरफ़ेस: |
5 जी बेस-टी |
पिंस: |
24 |
वैकल्पिक: |
L22H002-एल => LPxxxNL |
उपाय: |
L13.60xB15.00xH6.25 (मिमी) |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
विनिर्देश:

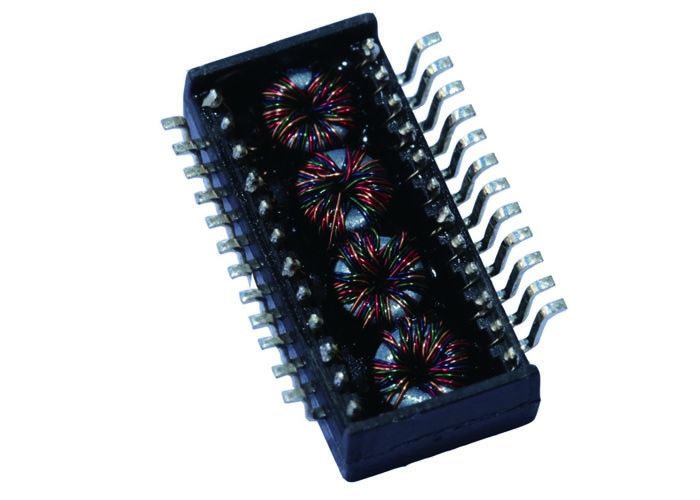

1 ईथरनेट 5 जी बेस-टी, पूर्ण सिंगल पोर्ट अनुप्रयोगों के लिए डिज़ाइन किया गया।
2 श्रेणी 6 या अधिक केबल के 4 जोड़े का समर्थन करता है।
अलगाव और कम आम मोड उत्सर्जन के लिए 3 केबल इंटरफ़ेस।
4 720 एमए संतुलित वर्तमान के साथ आईईईई 802.3 को पूरा करने के लिए डिज़ाइन किया गया।
RoHS और हलोजन मुफ्त आवश्यकताओं के साथ 5 अनुपालन।
6 ऑपरेटिंग और स्टोरेज तापमान
ऑपरेटिंग तापमान: 0 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस
भंडारण तापमान: -25 डिग्री सेल्सियस से + 105 डिग्री सेल्सियस
7 नमी संवेदनशीलता स्तर (एमएसएल): 2 ए
आवेदन:
1 फ्रेम ग्रैबर्स
2 कंप्यूटर टर्मिनलों
3 कंप्यूटर मदरबोर्ड
4 वर्कबेंच और वर्कस्टेशन (औद्योगिक)
भाग संख्या | L22H002-एल |
अनुपात बदलता है (एनपी: एनएस) | 1: 1; 1: 1 |
ऊंचाई (मिमी) | 6.25 |
लंबाई (मिमी) | 13.60 |
चौड़ाई (मिमी) | 15.00 |
पहुंच अनुपालन | हाँ |
ईयू RoHS अनुपालन | हाँ |
ट्रांसफार्मर प्रकार | डेटा ट्रांसफर |
बढ़ते फ़ीचर | एसएमडी |
आवेदन | सामान्य उद्देश्य |
1. इलेक्ट्रिकल निर्दिष्टीकरण @ 25 ℃
टाइप करें: बैलेंस कम पास 100Ω प्रतिबाधा
2. प्रविष्टि नुकसान
1-50MHZ -0.5 डीबी मैक्स
50-125 एमएचजेड -1.0 डीबी मैक्स
125-300MHZ -2.0 डीबी मैक्स
3. वापसी का नुकसान
1-50MHz -20 डीबी न्यूनतम लोड 100Ω
50-200MHz -20 + 8 * लॉग (फ्रीक MHz / 50MHz) डीबी न्यूनतम लोड 100Ω
200-300MHz -15 + 30 * लॉग (फ्रीक MHz / 200MHz) डीबी न्यूनतम लोड 100Ω
4. डिफ रूपांतरण के लिए चयनित सीएम (आरईएफ)
1 एमएचजेड -30 डीबी न्यूनतम
50 एमएचजेड -30 डीबी न्यूनतम
100 एमएचजेड -27 डीबी न्यूनतम
200MHZ -24 डीबी न्यूनतम
300 एमएचजेड -22 डीबी न्यूनतम
5. सीएम से डीएम रूपांतरण (आरईएफ)
1-50MHZ -35 डीबी न्यूनतम
125 एमएचजेड -30 डीबी न्यूनतम
200 एमएचजेड -27 डीबी न्यूनतम
300 एमएचजेड -24 डीबी न्यूनतम
6. सीएफ रूपांतरण (आरईएफ) के लिए डिफिफाइड डिफ
1-10 एमएचजेड -48 डीबी न्यूनतम
10-300MHZ -48 + 1 9 * लॉग (फ्रीक MHz / 10MHz) डीबी न्यूनतम
7. सीएम से सीएम एट्यूनेशन (आरईएफ)
1-200MHZ -25 डीबी न्यूनतम
200-300MHZ -20 डीबी न्यूनतम
8. क्रॉस टॉक (आरईएफ)
1-125MHZ -30 डीबी न्यूनतम
125-200MHZ -25 डीबी न्यूनतम
200-300MHZ -25 डीबी न्यूनतम
9.Inductance
@ 100 किलोहर्ट्ज, 0.1 वी, 8 एमए डीसी बीआईएएस 160uHMin
10.HiPot टेस्ट
@ 1500 वीआरएमएस
11 अनुपात अनुपात
@ 1: 1 ± 5%
