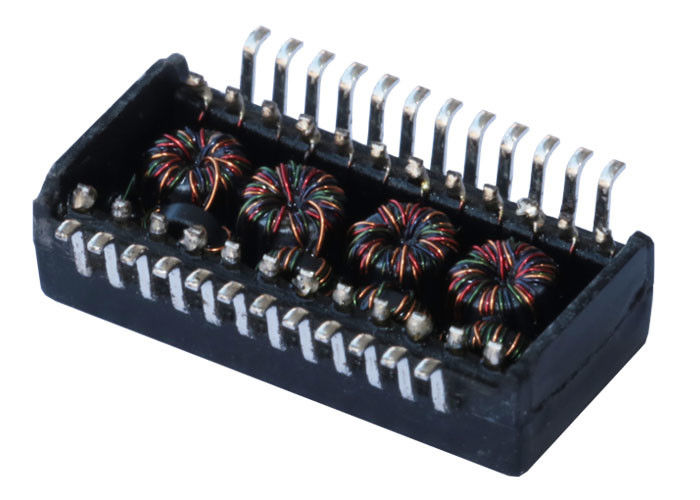

उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: L22H001-एल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पी / एन: |
L22H001-एल |
इंटरफ़ेस: |
2.5 जी बेस-टी |
पिंस: |
24 |
वैकल्पिक: |
एल 22 एच 001-एल => एलपीxxएक्सएनएल |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
उपाय: |
एल 18.10XB16.00XH6.20 (मिमी) |
नमूने: |
नि: शुल्क |
बढ़ते: |
SMD |
पी / एन: |
L22H001-एल |
इंटरफ़ेस: |
2.5 जी बेस-टी |
पिंस: |
24 |
वैकल्पिक: |
एल 22 एच 001-एल => एलपीxxएक्सएनएल |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
उपाय: |
एल 18.10XB16.00XH6.20 (मिमी) |
नमूने: |
नि: शुल्क |
बढ़ते: |
SMD |
विनिर्देश:
1 ईथरनेट 2.5 जी बेस-टी, सिंगल पोर्ट अनुप्रयोगों के लिए डिज़ाइन किया गया।
2 श्रेणी 5 यूटीपी केबल के 4 जोड़े का समर्थन करता है।
अलगाव और कम आम मोड उत्सर्जन के लिए 3 केबल इंटरफ़ेस।
720 एमए संतुलित वर्तमान के साथ आईईईई 802.3 को पूरा करने के लिए 4 डिजाइन।
5 आरओएचएस और हलोजन मुफ्त आवश्यकताओं के साथ अनुपालन।
6 ऑपरेटिंग और स्टोरेज तापमान
7 नमी संवेदनशीलता स्तर (एमएसएल): 2 ए
ऑपरेटिंग तापमान: 0 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस
भंडारण तापमान: -25 डिग्री सेल्सियस से + 105 डिग्री सेल्सियस
आवेदन:
1 रैपिडियो उत्पाद
2 एससीएसआई उत्पाद
3 डीएसपी बोर्ड
4 फ्लैट पैनल प्रदर्शित करता है
| विशेष विवरण | L22H001-एल |
| गति | 2.5 जी बेस-टी |
| पिंस | 24 |
| ऊंचाई (मिमी) | 6.20 मिमी |
| लंबाई (मिमी) | 18.10 मिमी |
| चौड़ाई (मिमी) | 16.00 मिमी |
| पहुंच अनुपालन | हाँ |
| ईयू RoHS अनुपालन | हाँ |
| ट्रांसफार्मर प्रकार | डेटा ट्रांसफर |
| आवेदन | सामान्य उद्देश्य |
| बढ़ते फ़ीचर | माउंट सतह |
| विद्युत विनिर्देश @ 25 ℃ | टाइप करें: बैलेंस कम पास 100Ω प्रतिबाधा |
| निविष्टी की हानि : | 1-50MHz -0.5 डीबी मैक्स 50-125 मेगाहर्ट्ज -1.0 डीबी मैक्स 125-200 मेगाहर्ट्ज -2.0 डीबी मैक्स |
| हारकर लौटा : | 1 ~ 40 मेगाहर्ट्ज -20 डीबी मिनलोड 100Ω 40-200 मेगाहर्ट्ज -20 + 15 * लॉग (फ्रीक MHz / 40MHz) डीबी मिनलोड 100Ω |
| प्रतिबिंबित सीएम से डिफ रूपांतरण (आरईएफ) | 1 मेगाहर्ट्ज -30 डीबी न्यूनतम 50 मेगाहर्ट्ज -30 डीबी न्यूनतम 100 मेगाहर्ट्ज -27 डीबी न्यूनतम 200 मेगाहर्ट्ज -24 डीबी न्यूनतम |
| सीएम से डीएम रूपांतरण (आरईएफ) | 1-125 मेगाहर्ट्ज -35 डीबी न्यूनतम |
| प्रतिबिंबित डिफ से सीएम रूपांतरण (आरईएफ) | 1-10MHz -48 डीबी न्यूनतम 10-200 मेगाहर्ट्ज -48 + 1 9 * लॉग (फ्रीक MHz / 10MHz) डीबी न्यूनतम |
| मुख्यमंत्री सीएम अस्थिरता (आरईएफ) | 1-200 मेगाहर्ट्ज -25 डीबी न्यूनतम |
| क्रॉस टॉक (आरईएफ) | 1-125 मेगाहर्ट्ज -30 डीबी न्यूनतम 125-200 मेगाहर्ट्ज -25 डीबी न्यूनतम |
| अधिष्ठापन | @ 100 किलोहर्ट्ज़, 0.1V, 8 एमए डीसी BIAS 180uHMin |
| HiPot टेस्ट | @ 1500 वीआरएमएस |
| अनुपात बदल जाता है | @ 1: 1 ± 5% |
