उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या:
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पी / एन: |
L22N001-0 |
ईथरनेट: |
1000 बेस- T |
क्रॉस आरएफ: |
L22N001-0 => LPXXXNL |
बंदरगाहों की संख्या: |
एकल |
बढ़ते: |
SMD |
पिंस: |
24 |
दस्तावेज़: |
पीडीएफ / डेटाशीट / 3 डी / आईजीएस / चरण / एसपीपी |
नमूने: |
नि: शुल्क |
पी / एन: |
L22N001-0 |
ईथरनेट: |
1000 बेस- T |
क्रॉस आरएफ: |
L22N001-0 => LPXXXNL |
बंदरगाहों की संख्या: |
एकल |
बढ़ते: |
SMD |
पिंस: |
24 |
दस्तावेज़: |
पीडीएफ / डेटाशीट / 3 डी / आईजीएस / चरण / एसपीपी |
नमूने: |
नि: शुल्क |
| विशिष्टता | पी / एन | उत्पादक | शृंखला |

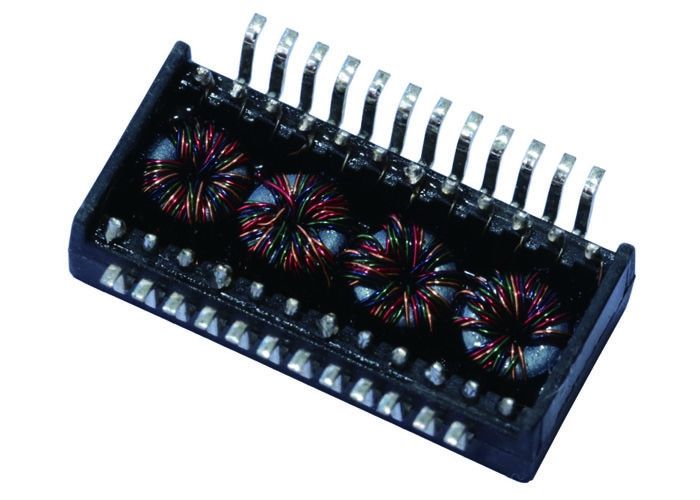

| L22N001-0 | L22N001-0 | लिंक-पीपी | ट्रांसफार्मर |
| ट्रांसफार्मर प्रकार | अनुप्रयोगों | माउन्टिंग का प्रकार | रेडियो चालू करें |
| अलगाव और डेटा इंटरफेस | 1000 बेस-टी | माउंट सतह | 1: 1 |
| यूनिट मूल्य (USD) | पिन | नमूने | विवरण |
| सहायक | 24 | उपलब्ध 5 पीसीएस | एक्सएफएमआर 1000BASE-टी सिंगल पोर्ट 1: 1 एसएमटी |
आवेदन:
1 आरएफ / वायरलेस असेंबली
2 सिग्नल कंडीशनिंग
3 नेटवर्क स्विच
4 वीएमई / वीएक्सआई उत्पाद
विद्युत विनिर्देश cations @ 25 डिग्री सेल्सियस
अधिष्ठापन ........................... 350 μH मिनट।
8 एमए डीसी पूर्वाग्रह @ 100 किलोहर्ट्ज़, 0.2 वी
रिसाव अधिष्ठापन .......... 0.50 μH अधिकतम।
@ 100 किलोहर्ट्ज़, 0.2 वी
इंटरविंडिंग कैपेसिटेंस ........ 25 पीएफ टाइप।
@ 100 किलोहर्ट्ज़, 0.2 वी
डीसी प्रतिरोध .................... 0.90 Ω अधिकतम।
सम्मिलन हानि ..................... 0.3-100 मेगाहट्र्ज
-1.1 डीबी अधिकतम।
रिटर्न लॉस (डीबी मिनट)
0.3-30 मेगाहर्ट्ज .....................................- 18
40 मेगाहट्र्ज .....................................- 14.4
50 मेगाहट्र्ज .....................................- 13.1
60-80 मेगाहर्ट्ज .....................................- 12
क्रॉस टॉक (डीबी मिनट)
0.3-30 मेगाहट्र्ज .....................................- 35
60-100 मेगाहर्ट्ज ...............................- 28
सामान्य मोड अस्वीकृति (डीबी मिनट)
0.3-30 मेगाहट्र्ज .................................- 40
60 मेगाहट्र्ज .......................................- 35
80-100 मेगाहर्ट्ज ...............................- 30
अनुपात बदलता है ........................... 1 सीटी: 1 ± 5%
अलगाव हाय-पॉट .... 1500 वीएसी 1 एमए 1 सेकंड।
परिचालन तापमान
.......... -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस / 0 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक
