उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO

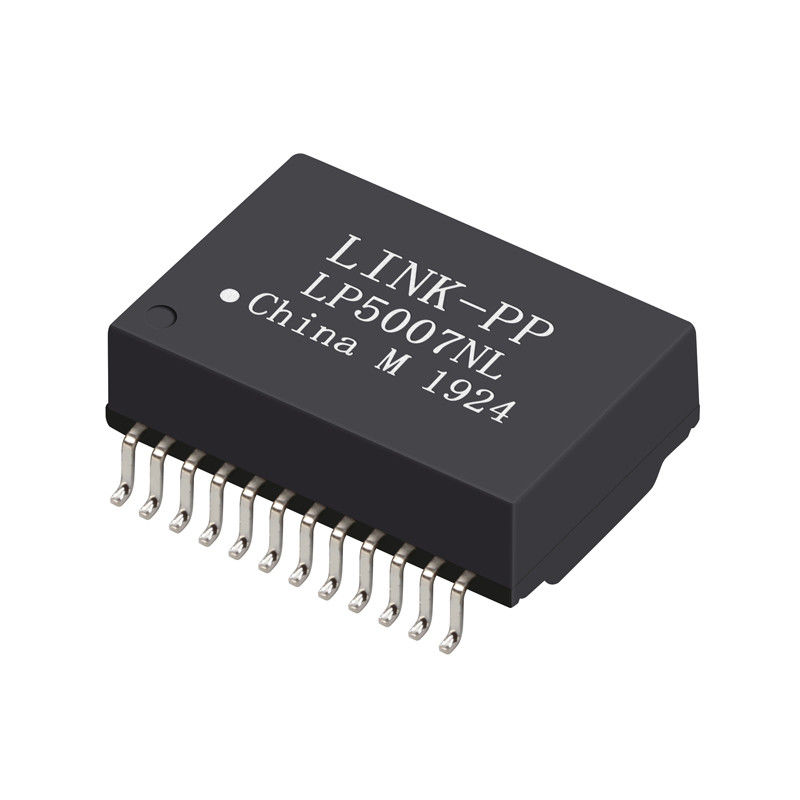

मॉडल संख्या: LP5007NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
मद: |
30FB-22NL |
क्रॉस पी.एन.: |
LP5007NL |
पिन नं: |
24 पिन |
श्रृंखला: |
सिंगल पोर्ट गिग ट्रांसफार्मर |
समाप्ति शैली: |
एसएमडी / श्रीमती |
अलगाव वोल्टेज:: |
1500V |
नमूने: |
निःशुल्क ऑफ़र |
क्रॉस पार्ट: |
30FB-22NL = LP5007NL |
जीवन चक्र: |
20 वर्ष से अधिक |
मद: |
30FB-22NL |
क्रॉस पी.एन.: |
LP5007NL |
पिन नं: |
24 पिन |
श्रृंखला: |
सिंगल पोर्ट गिग ट्रांसफार्मर |
समाप्ति शैली: |
एसएमडी / श्रीमती |
अलगाव वोल्टेज:: |
1500V |
नमूने: |
निःशुल्क ऑफ़र |
क्रॉस पार्ट: |
30FB-22NL = LP5007NL |
जीवन चक्र: |
20 वर्ष से अधिक |
विद्युत विनिर्देशन @ 25 °C
अधिष्ठापन ............ ३५० µ एच मिनट.
8 एमए डीसी पूर्वाग्रह @ 100 किलोहर्ट्ज़, 0.2 वी . के साथ
रिसाव अधिष्ठापन ……… ०.५० µ एच मैक्स।
@ १०० किलोहर्ट्ज़, ०.२ वी
इंटरवाइंडिंग कैपेसिटेंस ........ 25 पीएफ टाइप।
@ १०० किलोहर्ट्ज़, ०.२ वी
डीसी प्रतिरोध .................... 0.90 मैक्स।
सम्मिलन हानि ............0.3-100 मेगाहर्ट्ज
-1.1 डीबी मैक्स।
वापसी हानि (डीबी मिन।)
0.3-30 मेगाहर्ट्ज ......................................-18
४० मेगाहर्ट्ज ………………………………… -14.4
५० मेगाहर्ट्ज …………………………………-13.1
60-80 मेगाहर्ट्ज .........................................-12
क्रॉस टॉक (डीबी मिन।)
0.3-30 मेगाहर्ट्ज .........................................-35
60-100 मेगाहर्ट्ज ...................................-28
सामान्य मोड अस्वीकृति (डीबी मिन।)
0.3-30 मेगाहर्ट्ज ……………………… -40
60 मेगाहर्ट्ज .........................................-35
80-100 मेगाहर्ट्ज ……………………….-30
अनुपात बदल जाता है ......................... 1 सीटी: 1 ± 5%
अलगाव हाय-पॉट ....1500 वीएसी 1 एमए 1 सेकंड।
परिचालन तापमान
……………………………… -40°C से +85°C
|
एमएफआर पैकेज विवरण
|
ROHS कॉम्प्लाइंट
|
|
पहुंच अनुरूप
|
हाँ
|
|
यूरोपीय संघ RoHS आज्ञाकारी
|
हाँ
|
|
स्थिति
|
20 से अधिक वर्षों से सक्रिय
|
|
ट्रांसफार्मर प्रकार
|
डाटाकॉम ट्रांसफॉर्मर
|
|
आवेदन
|
लैन;10/100/1000 बेस-टी;ईथरनेट
|
|
अलगाव वोल्टेज
|
१५००.० वी
|
|
लिंक-पीपी क्रॉस
|
LP5007NL श्रृंखला समतुल्य क्रॉस
|
|
फ़ाइल उपलब्ध
|
डेटाशीट / पीडीएफ, 3डी स्टेप / आईजीएस
|
|
निर्माता श्रृंखला
|
PT61020EL क्रॉस पिन टू पिन एनालॉग
|
|
बढ़ते फ़ीचर
|
माउंट सतह
|
|
कार्यों की संख्या
|
4
|
|
ऑपरेटिंग तापमान-मिन
|
-40.0 सेल
|
|
ऑपरेटिंग तापमान-अधिकतम
|
85.0 सेल
|
|
पैकिंग विधि
|
टेप और रील 350 पीसी / रील
|
|
भौतिक आयाम
|
L17.62XB12.2XH6.0 (मिमी)
|
|
प्राथमिक अधिष्ठापन
|
350.0 μH
|
|
टर्मिनल फिनिश
|
टिन
|
|
मोड़ अनुपात (एनपी: एनएस)
|
1सीटी:1;1सीटी:1
|
|
ऊंचाई
|
6.0 मिमी
|
|
लंबाई
|
17.62 मिमी
|
|
चौड़ाई
|
12.2 मिमी
|
|
अतिरिक्त सुविधा
|
हाईट डायमेंशन में टेम्पिनल भी शामिल है
|
