उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: पीटी 61020 / पीटी 61020 एल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विक्रेता: |
पीटी 61020 / पीटी 61020 एल |
निर्माता: |

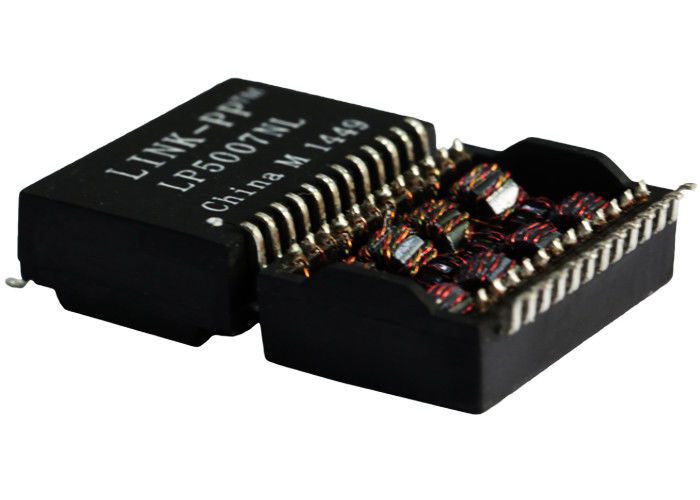

LP5007NL |
पिन नंबर: |
24 पिंस |
श्रृंखला: |
सिंगल पोर्ट गीग ट्रांसफार्मर |
समापन शैली: |
एसएमडी / श्रीमती |
अलगाव वोल्टेज:: |
1.5KV |
नमूने: |
निःशुल्क ऑफ़र |
क्रॉस भाग: |
उपलब्ध |
विक्रेता: |
पीटी 61020 / पीटी 61020 एल |
निर्माता: |
LP5007NL |
पिन नंबर: |
24 पिंस |
श्रृंखला: |
सिंगल पोर्ट गीग ट्रांसफार्मर |
समापन शैली: |
एसएमडी / श्रीमती |
अलगाव वोल्टेज:: |
1.5KV |
नमूने: |
निःशुल्क ऑफ़र |
क्रॉस भाग: |
उपलब्ध |
विद्युत विनिर्देश cations @ 25 डिग्री सेल्सियस
अधिष्ठापन ........................... 350 μH मिनट।
8 एमए डीसी पूर्वाग्रह @ 100 किलोहर्ट्ज़, 0.2 वी
रिसाव अधिष्ठापन .......... 0.50 μH अधिकतम।
@ 100 किलोहर्ट्ज़, 0.2 वी
इंटरविंडिंग कैपेसिटेंस ........ 25 पीएफ टाइप।
@ 100 किलोहर्ट्ज़, 0.2 वी
डीसी प्रतिरोध .................... 0.90 Ω अधिकतम।
सम्मिलन हानि ..................... 0.3-100 मेगाहट्र्ज
-1.1 डीबी अधिकतम।
रिटर्न लॉस (डीबी मिनट)
0.3-30 मेगाहर्ट्ज .....................................- 18
40 मेगाहट्र्ज .....................................- 14.4
50 मेगाहट्र्ज .....................................- 13.1
60-80 मेगाहर्ट्ज .....................................- 12
क्रॉस टॉक (डीबी मिनट)
0.3-30 मेगाहट्र्ज .....................................- 35
60-100 मेगाहर्ट्ज ...............................- 28
सामान्य मोड अस्वीकृति (डीबी मिनट)
0.3-30 मेगाहट्र्ज .................................- 40
60 मेगाहट्र्ज .......................................- 35
80-100 मेगाहर्ट्ज ...............................- 30
अनुपात बदलता है ........................... 1 सीटी: 1 ± 5%
अलगाव हाय-पॉट .... 1500 वीएसी 1 एमए 1 सेकंड।
परिचालन तापमान
.............................. -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस
एमएफआर पैकेज विवरण | ROHS कॉम्प्लाइंट |
पहुंच अनुपालन | हाँ |
ईयू RoHS अनुपालन | हाँ |
स्थिति | 20 साल से अधिक सक्रिय |
ट्रांसफार्मर प्रकार | डेटा ट्रांसफर |
आवेदन | लैन; 10/100/1000 बेस-टी; ईथरनेट |
अलगाव वोल्टेज | 1500.0 वी |
लिंक-पीपी क्रॉस | एलपी 5007 एनएल श्रृंखला समतुल्य क्रॉस |
फ़ाइल उपलब्ध | डेटाशीट / पीडीएफ, 3 डी चरण / आईजीएस |
निर्माता श्रृंखला | पीटी 61020 / पीटी 61020 एल |
बढ़ते फ़ीचर | माउंट सतह |
कार्यों की संख्या | 4 |
ऑपरेटिंग तापमान-न्यूनतम | -40.0 सीएल |
ऑपरेटिंग तापमान-अधिकतम | 85.0 सीएल |
पैकिंग विधि | टेप और रीयल 350 पीसी / रील |
शारीरिक आयाम | एल 18.15XB16.00XH6.0 (मिमी) |
प्राथमिक अधिष्ठापन | 350.0 μH |
टर्मिनल फिनिश | टिन |
अनुपात बदलता है (एनपी: एनएस) | 1CT: 1; 1CT: 1 |
ऊंचाई | 6.0 मिमी |
लंबाई | 18.15 मिमी |
चौड़ाई | 16.00 मिमी |
अतिरिक्त फ़ीचर | उच्चतम डायमेंशन में भी टर्मिनल शामिल है |
