उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: G2401CG
दस्तावेज़: LP82440ANL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पीएन.1: |
जी2401सीजी |
ट्रांसफार्मर का प्रकार: |
अलगाव और डेटा इंटरफ़ेस |
बारी अनुपात: |
1सीटी : 1सीटी |
हिपोट: |
1500 वीआरएमएस |
बड़े पैमाने पर उत्पादन: |
LP82440ANL |
आर्चीवि डिस्पोनिबिली: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |
पीएन.1: |
जी2401सीजी |
ट्रांसफार्मर का प्रकार: |
अलगाव और डेटा इंटरफ़ेस |
बारी अनुपात: |
1सीटी : 1सीटी |
हिपोट: |
1500 वीआरएमएस |
बड़े पैमाने पर उत्पादन: |
LP82440ANL |
आर्चीवि डिस्पोनिबिली: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |

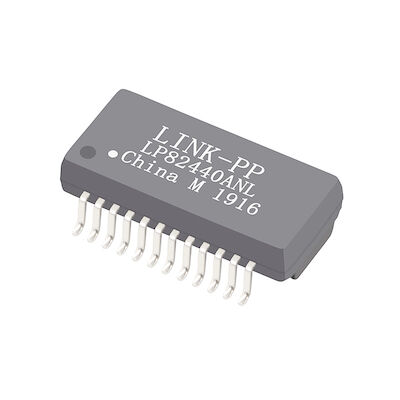

G2401CG749010112024-पिन SOP (4.5 मिमी अधिकतम ऊंचाई) ओपन-हेडर पैकेज में स्थित, यह 4 सममित 1CT:1CT अलगाव चैनलों और केबल-साइड कॉमन-मोड चोक को एकीकृत करता है। नेटवर्क राउटर, मल्टी-पोर्ट स्विच, कैरियर-ग्रेड टेलीकॉम कार्ड और एम्बेडेड IPC मदरबोर्ड के लिए इंजीनियर किया गया, यह 1500 Vrms डाइइलेक्ट्रिक अलगाव और 0.5-100 मेगाहर्ट्ज स्पेक्ट्रम में बेहतर सिग्नल ट्रांसमिशन मार्जिन प्रदान करता है। के विनिर्देश
| परीक्षण स्थिति | इंजीनियरिंग लाभ | ईथरनेट मानक |
|---|---|---|
| 100/1000 BASE-T (गीगाबिट) | उच्च-थ्रूपुट कनेक्टिविटी के लिए IEEE 802.3ab के साथ पूर्ण अनुपालन | पैकेज प्रकार |
| 24-पिन SOP सतह माउंट (SMD) | उच्च-गति स्वचालित SMT के लिए मानकीकृत 0.99 मिमी पिच फुटप्रिंट | पैकेज ऊंचाई |
| 4.5 मिमी अधिकतम | कम-प्रोफ़ाइल PCIe कार्ड, ब्लेड और थिन क्लाइंट के लिए अल्ट्रा-पतली प्रोफ़ाइल | टर्न अनुपात |
| 100 kHz, 0.2 V | ओपन सर्किट इंडक्टेंस (OCL)वोल्टेज-मोड और करंट-मोड PHY के लिए सममित मिलान | इंडक्टेंस (OCL) |
| 350 µH न्यूनतम (@ 100 kHz, 0.2 V, 8 mA DC) | असंतुलित लाइन स्थितियों के तहत चुंबकीय कोर संतृप्ति से प्रतिरक्षित | इंसर्शन लॉस |
| 0.5 ~ 100 MHz | विस्तारित Cat5e/Cat6 केबल रन में कम सिग्नल क्षीणन | रिटर्न लॉस (100 Ω) |
| -18 dB न्यूनतम (0.5 ~ 40 MHz) | उच्च प्रतिबाधा मिलान; सिग्नल प्रतिबिंब और जिटर को कम करता है | अलगाव वोल्टेज |
| 1500 Vrms न्यूनतम | ऑपरेटिंग तापमान रेंज | ऑपरेटिंग तापमान |
| 0°C से +70°C (वाणिज्यिक ग्रेड) | मानक नेटवर्किंग और उपभोक्ता उपकरणों के लिए सत्यापित प्रदर्शन | विद्युत विनिर्देश (@ 25°C) |
| परीक्षण स्थिति | विनिर्देश मान | टर्न अनुपात |
|---|---|---|
| 100 kHz, 0.2 V | 1CT : 1CT (±5%) | ओपन सर्किट इंडक्टेंस (OCL) |
| 100 kHz, 0.2 V, 8 mA DC बायस | 350 µH न्यूनतम | इंसर्शन लॉस |
| 0.5 ~ 100 MHz | -30.0 dB न्यूनतम | रिटर्न लॉस (100 Ω लोड) |
| 40.1 ~ 100 MHz | -35.0 dB न्यूनतम | रिटर्न लॉस (100 Ω लोड) |
| 40.1 ~ 100 MHz | -30.0 dB न्यूनतम | क्रॉस टॉक |
| 40.1 ~ 100 MHz | -35.0 dB न्यूनतम | क्रॉस टॉक |
| 40.1 ~ 100 MHz | -30.0 dB न्यूनतम | डाइइलेक्ट्रिक हाई-पॉट (अलगाव) |
| 0.5 ~ 100 MHz | -30.0 dB न्यूनतम | डाइइलेक्ट्रिक हाई-पॉट (अलगाव) |
| प्राइमरी से सेकेंडरी (60 सेकंड) | 1500 Vrms न्यूनतम | ऑपरेटिंग तापमान रेंज |
| परिवेश | 0°C से +70°C | G2401CG डेटाशीट - यांत्रिक और |
लाइन साइड (पिन 13-24) पर स्थित हैं ताकि सिस्टम ग्राउंड तक पहुंचने से पहले उच्च-आवृत्ति कॉमन-मोड EMI शोर को समाप्त किया जा सके।PHY साइड (चिप कनेक्शन) लाइन साइड (RJ45 कनेक्शन) पिन 2 (TD1+) ───┐ 1CT:1CT ┌─── कॉमन मोड ─── पिन 23 (MX1+) ) ( चोक पिन 3 (TD1-) ───┴─────────┴─────────────────── पिन 22 (MX1-) पिन 1 (TCT1) ─── सेंटर टैप पिन 24 (MCT1) ─── सेंटर टैप पिन 5 (TD2+) ───┐ 1CT:1CT ┌─── कॉमन मोड ─── पिन 20 (MX2+) ) ( चोक पिन 6 (TD2-) ───┴─────────┴─────────────────── पिन 19 (MX2-) पिन 4 (TCT2) ─── सेंटर टैप पिन 21 (MCT2) ─── सेंटर टैप पिन 8 (TD3+) ───┐ 1CT:1CT ┌─── कॉमन मोड ─── पिन 17 (MX3+) ) ( चोक पिन 9 (TD3-) ───┴─────────┴─────────────────── पिन 16 (MX3-) पिन 7 (TCT3) ─── सेंटर टैप पिन 18 (MCT3) ─── सेंटर टैप पिन 11 (TD4+) ───┐ 1CT:1CT ┌─── कॉमन मोड ─── पिन 14 (MX4+) ) ( चोक पिन 12 (TD4-) ───┴─────────┴─────────────────── पिन 13 (MX4-) पिन 10 (TCT4) ─── सेंटर टैप पिन 15 (MCT4) ─── सेंटर टैप
| 0875-1G2T-E3 | |||
|---|---|---|---|
| HN2436G | S553-6500-E4 | 7490101120 | |
| 7490101120 | 749020020A | HX2326FNL | 0826-1X4T-43-F |
| 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G | S553-6500-E4 |
| 749020023 | S553-6500-55 | 749020020A | S553-6500-55 |
| S553-6500-E4 | S553-6500-E4 | S553-6500-43 | 749020020A |
| 749020020A | G2401CG | HX1225FNL | |
| S553-6500-E2 | S560-6600-GK | 13F-2010CNL | G4802CG |
| 749020023 | 749020023 | S553-6500-55 | HN2436G |
| S553-6500-E4 | S560-6600-GV | S553-6500-58 | LP82440ANL |
| G2401CG | 7490101120 | 749020020A | |
अक्सर पूछे जाने वाले प्रश्न
4.5 मिमी की अल्ट्रा-लो प्रोफ़ाइल ऊंचाई G2401CG को अत्यधिक तंग ऊर्ध्वाधर स्थानों में फिट होने की अनुमति देती है, जैसे कि लो-प्रोफ़ाइल PCIe विस्तार कार्ड, ब्लेड सर्वर, कॉम्पैक्ट सेट-टॉप बॉक्स और थिन-क्लाइंट नेटवर्किंग टर्मिनल।Q2: क्या G2401CG पल्स H5007NL और बोथहैंड GST5009 LF के साथ संगत है?
4.5 मिमी की अल्ट्रा-लो प्रोफ़ाइल ऊंचाई G2401CG को अत्यधिक तंग ऊर्ध्वाधर स्थानों में फिट होने की अनुमति देती है, जैसे कि लो-प्रोफ़ाइल PCIe विस्तार कार्ड, ब्लेड सर्वर, कॉम्पैक्ट सेट-टॉप बॉक्स और थिन-क्लाइंट नेटवर्किंग टर्मिनल।Q3: असतत लैन मैग्नेटिक्स के लिए 4.5 मिमी ऊंचाई क्यों महत्वपूर्ण है?
4.5 मिमी की अल्ट्रा-लो प्रोफ़ाइल ऊंचाई G2401CG को अत्यधिक तंग ऊर्ध्वाधर स्थानों में फिट होने की अनुमति देती है, जैसे कि लो-प्रोफ़ाइल PCIe विस्तार कार्ड, ब्लेड सर्वर, कॉम्पैक्ट सेट-टॉप बॉक्स और थिन-क्लाइंट नेटवर्किंग टर्मिनल।
