उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 48F-01GYD2NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: Supportive
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4600K.PCS / माह
भाग संख्या: |
48F-01GYD2NL |
क्रॉस पार्ट नं: |
LPJG0801GENL |
उत्पाद का प्रकार: |
एकीकृत मैग्नेटिक्स के साथ RJ45 मैगजैक |
ईथरनेट मानक: |
1000base-t |
बंदरगाह विन्यास: |
एकल बंदरगाह |
माउन्टिंग का प्रकार: |
होल के माध्यम से |
चढ़ाना: |
6u” सोना चढ़ाना |
अनुपालन: |
＜1.1W |
परिचालन तापमान: |
-20 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
यांत्रिक स्थायित्व: |
न्यूनतम 750 संभोग चक्र |
परिरक्षित धातु आवास: |
हाँ |
एलईडी संकेतक: |
बायां हरा और दायां पीला |
भाग संख्या: |
48F-01GYD2NL |
क्रॉस पार्ट नं: |
LPJG0801GENL |
उत्पाद का प्रकार: |
एकीकृत मैग्नेटिक्स के साथ RJ45 मैगजैक |
ईथरनेट मानक: |
1000base-t |
बंदरगाह विन्यास: |
एकल बंदरगाह |
माउन्टिंग का प्रकार: |
होल के माध्यम से |
चढ़ाना: |
6u” सोना चढ़ाना |
अनुपालन: |
＜1.1W |
परिचालन तापमान: |
-20 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
यांत्रिक स्थायित्व: |
न्यूनतम 750 संभोग चक्र |
परिरक्षित धातु आवास: |
हाँ |
एलईडी संकेतक: |
बायां हरा और दायां पीला |
48F-01GYD2NL एक एकल पोर्ट 1000BASE-T RJ45 मैगजैक है जिसमें एकीकृत चुंबकत्व, थ्रू-होल पैकेज, RoHS अनुपालन और विश्वसनीय ईथरनेट कनेक्टिविटी के लिए 6u ̊ गोल्ड प्लेटिंग है।
द48F-01GYD2NL RJ45 1000BASE-T मैगजैकहैएकीकृत चुंबक के साथ एकल पोर्ट मॉड्यूलर ईथरनेट कनेक्टरस्थिर गीगाबिट नेटवर्क प्रदर्शन के लिए बनाया गया है।छेद आरजे 45 जैक के माध्यम सेयह मांग वाले लैन अनुप्रयोगों के लिए बनाया गया है जहां सिग्नल अखंडता, ईएमआई प्रदर्शन और दीर्घकालिक स्थायित्व मायने रखता है।
के साथRoHS अनुपालन,6u ̊ सोने का चढ़ाना, और एक मजबूतछेद के माध्यम से माउंटिंग डिजाइन,48F-01GYD2NLनेटवर्क उपकरण के लिए अच्छी तरह से उपयुक्त है जिसके लिए विश्वसनीय1000BASE-T ईथरनेट कनेक्टिविटीएक कॉम्पैक्ट और उत्पादन के अनुकूल प्रारूप में।
द48F-01GYD2NL 1000 BASE-T RJ45 मैगजैकमॉड्यूलर जैक और चुंबकीय ट्रांसफार्मर कार्यों को एक एकीकृत घटक में जोड़ता है। जिससे पीसीबी डिजाइन को सरल बनाने, बोर्ड स्थान को कम करने और विधानसभा दक्षता में सुधार करने में मदद मिलती है।
मुख्य लाभों में शामिल हैंः
| पद | विनिर्देश |
|---|---|
| भाग संख्या | 48F-01GYD2NL |
| उत्पाद का नाम | RJ45 1000BASE-T सिंगल पोर्ट जैक मैग जैक |
| बंदरगाहों की संख्या | 1 |
| माउंटिंग प्रकार | छेद से |
| ईथरनेट गति | 1000BASE-T |
| अनुपालन | RoHS |
| सोने की चादर | 6u |
| मोड़ अनुपात | 1CT:1CT |
| ऑपरेटिंग तापमान | -20°C से +85°C |
| भंडारण तापमान | -40°C से +85°C |
| स्थायित्व | न्यूनतम 750 चक्र |
| एलईडी |
बाएं हरा और दाएं पीला |
विश्वसनीय गीगाबिट ईथरनेट संचरण के लिए डिज़ाइन किया गया,चुंबक के साथ 48F-01GYD2NL RJ45 कनेक्टरआवश्यक आवृत्ति सीमा में मजबूत विद्युत प्रदर्शन प्रदान करता है।
1. मोड़ अनुपातः1CT:1CT (±5%)
2. प्रेरण:100 kHz पर 350 μH न्यूनतम, 0.1 V, 8 mA
3सम्मिलन हानि:-1.2 डीबी अधिकतम (0.3~100 मेगाहर्ट्ज)
4वापसी हानिः
5क्रॉसस्टॉक:
6सामान्य मोड अस्वीकृतिः
7. हाइ-पॉट / आइसोलेशन वोल्टेजः1500 Vrms / 0.5 mA / 60 sec या 1650 Vrms / 0.5 mA / 2 sec
द48F-01GYD2NL मैगजैकलंबी सेवा जीवन और निरंतर विद्युत प्रदर्शन का समर्थन करने के लिए टिकाऊ सामग्री से निर्मित है।
यहएकल पोर्ट RJ45 मैगजैकनेटवर्क स्थिति संकेत के लिए एलईडी समर्थन शामिल है।बाएं एलईडीऔरसही एलईडीयह उन डिजाइनों के लिए उपयुक्त है जिन्हें स्पष्ट दृश्य लिंक/कार्य प्रतिक्रिया की आवश्यकता होती है।
स्कीमा में एकीकृत ट्रांसफार्मर कनेक्शन और शील्ड ग्राउंडिंग भी दर्शाई गई है, जो गीगाबिट ईथरनेट इंटरफेस के लिए व्यावहारिक पीसीबी कार्यान्वयन का समर्थन करती है।
इकट्ठा करने के लिए अनुशंसित तरंगों के लिए सोल्डरिंग की शर्तें हैंः
ये स्थितियां उत्पादन के दौरान विश्वसनीय मिलाप प्रदर्शन को समर्थन करने में मदद करती हैं।
यदि आप एकविश्वसनीय 1000BASE-T RJ45 MagJack,48F-01GYD2NLएकीकृत चुंबकत्व, छेद के माध्यम से स्थिरता, RoHS अनुपालन, और टिकाऊ संपर्क चढ़ाना का एक मजबूत संयोजन प्रदान करता है।यह गीगाबिट ईथरनेट डिजाइनों के लिए एक व्यावहारिक विकल्प है जिसके लिए विश्वसनीय संकेत प्रदर्शन की आवश्यकता होती है, स्पष्ट एलईडी संकेत, और लंबी सेवा जीवन.
द48F-01GYD2NLहैएकल पोर्ट RJ45 मैगजैकके लिए एकीकृत चुंबक के साथ1000BASE-T ईथरनेटआवेदन।
हाँ. यह के लिए बनाया गया है1000BASE-Tप्रदर्शन, इसे गीगाबिट ईथरनेट डिजाइन के लिए उपयुक्त बना रहा है।

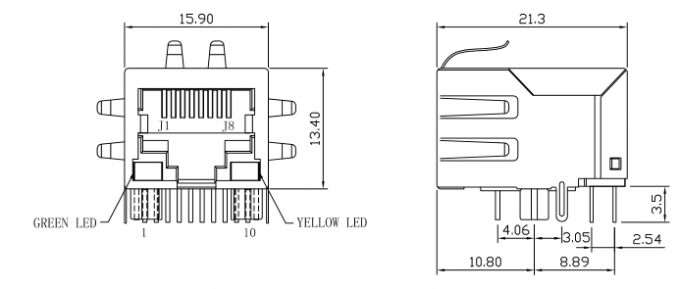

हाँ. मैकेनिकल ड्राइंग से पता चलता हैबाएं और दाएं एलईडीनेटवर्क स्थिति संकेत के लिए समर्थन।
हाँ. यह संस्करण एक के रूप में निर्दिष्ट हैRoHS संस्करण.
द48F-01GYD2NL मैगजैकउपयोग करता हैछिद्रितसुरक्षित पीसीबी लगाव के लिए पैकेज।
