उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO9001,SGS,UL,CE,REACH,RoHS
मॉडल संख्या: J0C-0003NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 720 पीसी
मूल्य: $0.85
पैकेजिंग विवरण: 120pcs / रील, 6Reel = 35 * 35 * 35 सेमी = 9kgs (720pcs) / कार्टन
प्रसव के समय: 1
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
विनिर्देश: |
J0C-0003NL |
भाग संख्या: |
एलपीजे19113डीएनएल |
शृंखला: |
इंटीग्रेटेड मैग्नेटिक्स के साथ RJ45 कनेक्टर |
ईथरनेट: |
10/100BASE-TX |
प्रयोग: |
भूतल माउंट (एसएमटी) |
अलगाव वोल्टेज: |
1500Vrms |
बारी अनुपात: |
TX:1CT:1 / RX:1CT:1 |
ओसीएल: |
≥350 µH |
विनिर्देश: |
J0C-0003NL |
भाग संख्या: |
एलपीजे19113डीएनएल |
शृंखला: |
इंटीग्रेटेड मैग्नेटिक्स के साथ RJ45 कनेक्टर |
ईथरनेट: |
10/100BASE-TX |
प्रयोग: |
भूतल माउंट (एसएमटी) |
अलगाव वोल्टेज: |
1500Vrms |
बारी अनुपात: |
TX:1CT:1 / RX:1CT:1 |
ओसीएल: |
≥350 µH |

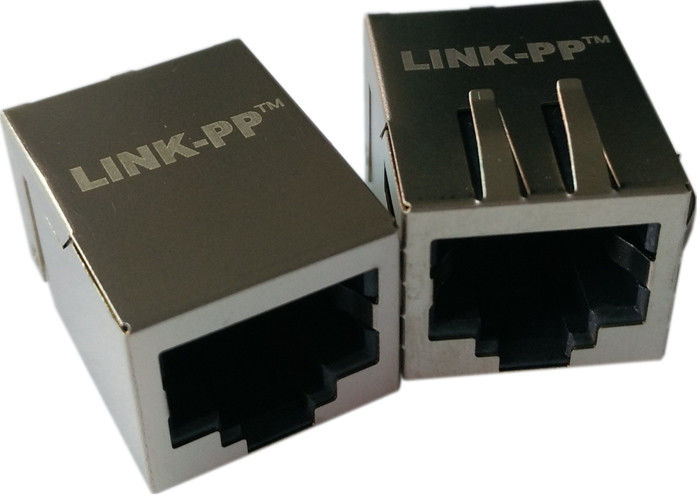

J0C-0003NLहैएकीकृत चुंबक के साथ एकल-पोर्ट आरजे45 कनेक्टर (मैगजैक)के लिए डिज़ाइन किया गया10/100Base-TX ईथरनेट अनुप्रयोग.
यहPulseJack J0C श्रृंखलाऔर कनेक्टर आवास के अंदर ईथरनेट अलगाव ट्रांसफार्मर और कॉमन-मोड फ़िल्टरिंग को एकीकृत करता है, जिससे पीसीबी डिजाइन को सरल बनाया जाता है और ईएमआई प्रदर्शन में सुधार होता है।
उपकरण एकसतह-माउंट (एसएमटी) पदचिह्नऔर एककम प्रोफ़ाइल संरचना, इसे कॉम्पैक्ट नेटवर्क उपकरणों जैसे राउटर, सेट-टॉप बॉक्स और औद्योगिक नियंत्रकों के लिए उपयुक्त बनाता है।
| पैरामीटर | विनिर्देश |
|---|---|
| मोड़ अनुपात | 1CT:1 (TX), 1CT:1 (RX) |
| कनेक्टर अभिविन्यास | टैब ऊपर |
| एलईडी संकेत | हरा / पीला |
| ईएमआई उंगली | हाँ |
| बीएसटी सर्किट | नहीं |
| आवृत्ति | सम्मिलन हानि (अधिकतम) |
|---|---|
| 1 ¢ 65 MHz | -1.0 डीबी |
| आवृत्ति | रिटर्न हानि (मिनट) |
|---|---|
| 1 ️ 10 MHz | -20 डीबी |
| 30 मेगाहर्ट्ज | -16 डीबी |
| 60 ️ 80 MHz | -12 डीबी |
| आवृत्ति | क्रॉसस्टॉक (मिनट) |
|---|---|
| 1 ️ 10 MHz | -40 डीबी |
| 30 ️ 60 MHz | -35 डीबी |
| 60 ️ 100 MHz | -30 डीबी |
| आवृत्ति | सीएमआर (मिनट) |
|---|---|
| 1 ️ 50 MHz | -30 डीबी |
| 50 ️ 130 MHz | -20 डीबी |
| पैरामीटर | विनिर्देश |
|---|---|
| हाई-पॉट आइसोलेशन वोल्टेज | 1500 Vrms @ 60 Hz |
| पैरामीटर | विनिर्देश |
|---|---|
| कनेक्टर का प्रकार | एकीकृत चुंबक के साथ आरजे45 |
| पोर्ट विन्यास | 1 × 1 |
| संपर्क की संख्या | 8P8C |
| माउंटिंग प्रकार | सतह माउंट (SMT) |
| अभिविन्यास | सही कोण (90°) |
| ढालना | ढाला हुआ |
| आवास सामग्री | उच्च तापमान वाले थर्मोप्लास्टिक |
| संपर्क सामग्री | फॉस्फर कांस्य |
| संपर्क कोटिंग | निकेल पर सोना |
| पीसीबी से ऊपर की ऊंचाई | ~13.6 मिमी |
दJ0C-0003NLमें प्रयोग किया जाता है10/100Base-TX ईथरनेट इंटरफेसजहां एकीकृत चुंबक के साथ एक कॉम्पैक्ट RJ45 कनेक्टर की आवश्यकता होती है।
विशिष्ट अनुप्रयोगों में रूटर, स्विच और एम्बेडेड नेटवर्क डिवाइस शामिल हैं।
हाँ.
कनेक्टर एकीकृत करता हैलैन अलगाव ट्रांसफार्मर और कॉमन-मोड फ़िल्टरिंग, जो बाहरी चुंबक की आवश्यकता को समाप्त करता है।
कनेक्टर का समर्थन करता है10 एमबीपीएस और 100 एमबीपीएस ईथरनेट (10/100 बेस-टीएक्स)नेटवर्क।
उपकरण के लिए डिज़ाइन किया गया हैसतह-माउंट (एसएमटी) पीसीबी विधानसभा, जिससे यह स्वचालित विनिर्माण के लिए उपयुक्त है।
असतत ट्रांसफार्मर + आरजे45 समाधानों की तुलना में, एकीकृत मैगजैक कनेक्टर्स जैसे किJ0C-0003NLकई फायदे प्रदान करते हैंः
ईथरनेट ट्रांसफार्मर कनेक्टर आवास के अंदर एकीकृत होते हैं, जिससे बोर्ड क्षेत्र की आवश्यकता कम हो जाती है।
डिजाइनर जटिल ट्रांसफार्मर रूटिंग के बिना ईथरनेट PHY को सीधे मैगजैक इंटरफेस से जोड़ सकते हैं।
एकीकृत सामान्य-मोड फ़िल्टरिंग विद्युत चुम्बकीय हस्तक्षेप दमन में सुधार करती है।
कम बाहरी घटक विनिर्माण जटिलता और असेंबली लागत को कम करते हैं।
दJ0C-0003NL एकीकृत MagJack कनेक्टरएक कॉम्पैक्ट और विश्वसनीय समाधान प्रदान करता है10/100Base-TX ईथरनेट इंटरफेस.
अंतर्निहित चुंबकत्व, मजबूत ईएमआई प्रदर्शन और मानक आरजे45 कनेक्टिविटी के साथ, यह आईईईई नेटवर्क मानकों के अनुपालन को बनाए रखते हुए ईथरनेट हार्डवेयर डिजाइन को सरल बनाता है।
यह इसे एक उत्कृष्ट विकल्प बनाता हैएम्बेडेड नेटवर्किंग सिस्टम, राउटर, स्विच और औद्योगिक ईथरनेट उपकरण.
