उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO9001,SGS,UL,CE,REACH163
मॉडल संख्या: J3006G21DNL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 200 पीसी
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: 50 पीसी/ट्रे, 24tray /carton/32*30*31, 9 KG/1200pcs/दफ़्ती
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
भाग संख्या: |
J3006G21DNL |
चाइना में बना: |
LPJ3094ABNL |
आवेदन: |
10/100 बेस-टीएक्स, ऑटोमडिक्स |
माउन्टिंग का प्रकार: |
सतही माउंट |
बंदरगाह विन्यास: |
1×1 |
हिपोट: |
1500V |
भाग संख्या: |
J3006G21DNL |
चाइना में बना: |
LPJ3094ABNL |
आवेदन: |
10/100 बेस-टीएक्स, ऑटोमडिक्स |
माउन्टिंग का प्रकार: |
सतही माउंट |
बंदरगाह विन्यास: |
1×1 |
हिपोट: |
1500V |

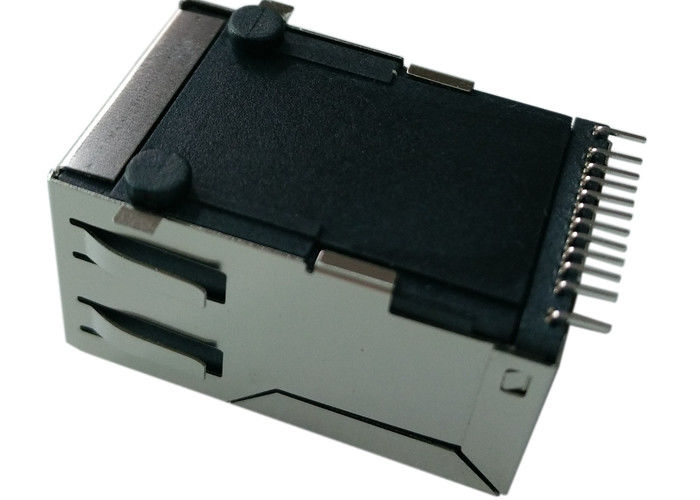

J3006G21DNL पल्सजैक आरजे45 मैगजैक 1x1 सरफेस माउंट कनेक्टर एकीकृत मैग्नेटिक्स, ग्रीन/येलो एलईडी, ऑटो-एमडीआईएक्स सपोर्ट, ईएमआई शील्डिंग और 10/100बेस-टीएक्स ईथरनेट अनुप्रयोगों के लिए 1500Vrms आइसोलेशन के साथ।
Q2: J3006G21DNL कौन सी ईथरनेट गति का समर्थन करता है?J3006G21DNL पल्सजैक आरजे45 कनेक्टर एक 1x1 एकीकृत मैग्नेटिक्स आरजे45 (मैगजैक) है जो 10/100बेस-टीएक्स ईथरनेट नेटवर्किंग अनुप्रयोगोंआईईईई 802.3 मानकों
यह सरफेस-माउंट (एसएमटी) आरजे45 कनेक्टर लैन मैग्नेटिक्स, ईएमआई शील्डिंग और डुअल एलईडी को एक कॉम्पैक्ट पैकेज में एकीकृत करता है, जिससे पीसीबी स्पेस और असेंबली जटिलता को कम करते हुए विश्वसनीय ईथरनेट कनेक्टिविटी सक्षम होती है।
Q2: J3006G21DNL कौन सी ईथरनेट गति का समर्थन करता है?यह J3006G21DNLऑटो-एमडीआईएक्स कार्यक्षमता का समर्थन करता है, आईईईई 802.3 ईथरनेट मानकों का अनुपालन करता है, और ईएमआई फिंगर्स के साथ शील्डेड हाउसिंग प्रदान करता है, जिससे राउटर, स्विच और एम्बेडेड ईथरनेट सिस्टम जैसे नेटवर्किंग उपकरणों में मजबूत सिग्नल अखंडता और उत्कृष्ट ईएमआई दमन सुनिश्चित होता है।
| J3006G21DNL 10/100बेस-टीएक्स मैगजैक पर्यावरण विनिर्देश | पैरामीटर |
|---|---|
| विनिर्देश | यह |
| J3006G21DNL | कनेक्टर प्रकार |
| आरजे45 मैगजैक | पोर्ट कॉन्फ़िगरेशन |
| 1 x 1 | ईथरनेट गति |
| 10/100बेस-टीएक्स | माउंटिंग प्रकार |
| सरफेस माउंट (एसएमटी) | अभिविन्यास |
| राइट एंगल (90°) | टैब दिशा |
| ऊपर | एलईडी |
| ग्रीन / येलो | शील्डिंग |
| ईएमआई फिंगर्स के साथ शील्डेड | पीसीबी के ऊपर ऊंचाई |
| 13.61 मिमी | कोरों की संख्या |
| विनिर्देश | ऑपरेटिंग तापमान |
| J3006G21DNL 10/100बेस-टीएक्स मैगजैक पर्यावरण विनिर्देश | पैरामीटर |
|---|---|
| विनिर्देश | टर्न अनुपात |
| 1CT:1CT (TX/RX) | इंसर्शन लॉस |
| ≤ -1.0 dB (1–65 MHz) | रिटर्न लॉस |
| ≥ -20 dB (1–10 MHz) | |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (60–80 MHz) | क्रॉसस्टॉक |
| ≥ -40 dB (1–10 MHz) | |
| ≥ -35 dB (30–60 MHz) | |
| ≥ -30 dB (60–100 MHz) | कॉमन मोड रिजेक्शन |
| ≥ -30 dB (1–50 MHz) | |
| ≥ -20 dB (50–130 MHz) | आइसोलेशन वोल्टेज |
| एसएमटी आरजे45 मैगजैक यांत्रिक और सामग्री विनिर्देश | घटक |
|---|---|
| सामग्री | हाउसिंग |
| उच्च-तापमान थर्मोप्लास्टिक | ज्वलनशीलता |
| UL94-V0 | शील्ड |
| पीतल निकल चढ़ाना के साथ | संपर्क सामग्री |
| फास्फोर कांस्य | संपर्क चढ़ाना |
| निकल पर सोना | संपर्क मोटाई |
| आरजे45 स्थायित्व प्रदर्शन | पैरामीटर |
|---|---|
| विनिर्देश | स्थायित्व |
| 750 मिलान चक्र | अनमिलान बल |
| ≤ 5 पौंड (2.27 किग्रा) | अनमिलान बल |
| ≤ 5 पौंड (2.27 किग्रा) | प्लग प्रतिधारण |
| J3006G21DNL 10/100बेस-टीएक्स मैगजैक पर्यावरण विनिर्देश | पैरामीटर |
|---|---|
| विनिर्देश | ऑपरेटिंग तापमान |
| 0°C से +70°C | पीक रिफ्लो तापमान |
| 245°C | आरओएचएस अनुपालन |
| हाँ | एमएसएल रेटिंग |
Q2: J3006G21DNL कौन सी ईथरनेट गति का समर्थन करता है?यह J3006G21DNL पल्सजैक मैगजैक
Q2: J3006G21DNL कौन सी ईथरनेट गति का समर्थन करता है?यह J3006G21DNL आरजे45 मैगजैक कनेक्टर
Q2: J3006G21DNL कौन सी ईथरनेट गति का समर्थन करता है?यह J3006G21DNL उच्च सिग्नल प्रदर्शन और ईएमआई सुरक्षा बनाए रखते हुए बड़े एकीकृत आरजे45 कनेक्टर्स के लिए एक कॉम्पैक्ट और लागत-अनुकूलित एसएमटी विकल्प
प्रदान करता है।
Q1: पल्सजैक आरजे45 कनेक्टर क्या है?एक पल्सजैक
Q2: J3006G21DNL कौन सी ईथरनेट गति का समर्थन करता है?यह J3006G21DNL 10बेस-टी और 100बेस-टीएक्स ईथरनेट अनुप्रयोगों का समर्थन करता है जो आईईईई 802.3 मानकों
Q3: क्या J3006G21DNL ऑटो-एमडीआईएक्स का समर्थन करता है?हाँ। कनेक्टर ईथरनेट पीईवाई इंटरफेस के लिए डिज़ाइन किया गया है जो ऑटो-एमडीआईएक्स
Q4: कनेक्टर कौन सा आइसोलेशन वोल्टेज प्रदान करता है?एकीकृत मैग्नेटिक्स न्यूनतम 1500Vrms आइसोलेशन
