उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| भाग संख्या: | ARJE-0031 | एल ई डी: | GY |
|---|---|---|---|
| मूल Munafactuer: | लिंक-पीपी | लागू करना: | 10/100Base-TX |
| समाप्ति: | टांकने की क्रिया | हाय-बर्तन: | 1500V |
| प्रमुखता से दिखाना: | स्टैक्ड आरजे 45 कनेक्टर्स,आरजे 45 जैक चुंबकीय |
||
| ARJE-0031 | आरजे 45 नेटवर्क पोर्ट | 10 / 100Base-T | मॉड्यूलर आरजे 45 कनेक्टर |
• 10/100 बेस-टैप्लिकेशंस का समर्थन करता है
• सिग्नल कंडीशनिंग, ईएमआई दमन और सिग्नल अलगाव प्रदान करता है।
• आईईईई 802.3 यू मानक के साथ अनुपालन
• 350 एमएच न्यूनतम ओसीएल 8 एमए पूर्वाग्रह वर्तमान के साथ
• अधिकतम ईएमआई दमन के लिए उच्च प्रदर्शन
• उच्च विश्वसनीयता - 750 संभोग / अनमेटिंग चक्र
• ब्रॉडकॉम, मारवेल, माइक्रोसेमी जैसे अधिकांश अग्रणी PHY आईसी निर्माताओं के लिए डिज़ाइन किया गया।
विद्युत विनिर्देश: @ 25 ℃
1. अधिष्ठापन: 350uH न्यूनतम
@ 100 किलोहर्ट्ज़, 0.1 वी, 8 एमए डीसी बीआईएएस
2. टर्न अनुपात (± 2%):
TX = 1CT: 1 RX = 1CT: 1
3. प्रविष्टि नुकसान:
1-100 मेगाहर्ट्ज: -1.0 डीबी मैक्स
4. वापसी नुकसान (लोड 100Ω):
1-30 मेगाहर्ट्ज: -18 डीबी न्यूनतम
30-60MHz: -16 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
80-100 मेगाहर्ट्ज: -10 डीबी न्यूनतम
5.Crosstalk:
1-100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
6. सामान्य मोड अस्वीकृति:
1-100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7.HI-POT: 1500Vrms न्यूनतम @ 60 हर्ट्ज
8. तापमान रेंज: 0 ℃ से 70 ℃ / -40 ℃ 85 ℃ करने के लिए
| ARJE-0031 आरजे 45 मैग्नेटिक्स ट्रांसफार्मर 10/100 एम पीसीबी के साथ ईथरनेट कनेक्टर | ||
|---|---|---|
| ARJ11B-Masam-MU2 | ARJ12A-MASD-AB-EMU2 | ARJ11D-MASB-BA-GMU2 |
| ARJ11B-Masan-LU2 | ARJ12A-MASD-AB-FMU2 | ARJ11D-MCSC-LU2 |
| ARJE-0031 | ARJ12A-MCSD-MU2 | ARJ11D-MDSD-AB-ELT2 |
| ARJ11B-MESCB-AB-ELT2 | ARJ14A-MASA-MU2 | ARJ11D-MDSD-AB-FLT2 |
| ARJ11B-MASCB-LT2 | ARJE-0031 | ARJ11D-MDSD-AB-GLT2 |
| ARJ11B-MBSCB-AB-ELT2 | ARJ14A-MASC-MU2 | ARJ11D-MCSD-LT2 |
| ARJ11B-MDSBQ-MU2 | ARJ14A-MASD-AB-EMU2 | ARJ11D-MDSE-AB-EMU2 |
| ARJ11B-MESBQ-AB-EMU2 | ARJ14A-MASD-AB-FMU2 | ARJ11D-MDSE-AB-FMU2 |
| ARJ11B-MASBQ-MU2 | ARJ14A-MASD-MU2 | ARJ11D-MDSE-AB-GMU2 |
| ARJ11B-MBSBQ-AB-EMU2 | ARJ14A-MBSA-MU2 | ARJ11D-MASE-AB-EMU2 |
| ARJ11B-MFSBQ-एए EMU2 | ARJ14A-MBSB-MU2 | ARJE-0031 |
| ARJE-0031 | ARJ14A-MBSC-MU2 | ARJ11D-MASE-AB-GMU2 |
| ARJ11B-MASBR-QU2 | ARJ14A-MBSD-AB-EMU2 | ARJ11D-MDSG-BA-EMU2 |
| ARJ11B-MFSBR-एए EQU2 | ARJ14A-MBSD-AB-FMU2 | ARJ11D-MDSG-BA-FMU2 |
| ARJ11B-MDSAO-LU2 | ARJE-0031 | ARJ11D-MDSG-BA-GMU2 |
| RJ11B-Mesão-AB-ELU2 | ARJ14A-MBSD-AB-EMU2 | ARJ11D-MASG-BA-EMU2 |
| ARJ11B-Mesão-एए ELU2 | ARJ21A-MCSA-LU2 | ARJ11D-MASG-BA-FMU2 |
| ARJ11B-MASAO-LU2 | ARJ21A-MCSB-MU2 | ARJ11D-MASG-BA-GMU2 |
| RJ11B-MBSAO-AB-ELU2 | ARJ21A-MCSC-MU2 | ARJE-0031 |
| ARJE-0031 | ARJ21A-MCSD-MU2 | ARJ11D-MASG-एए FMU2 |
| ARJ11B-MFSAO-बीए-ए-GLU2 | ARJ21A-MBSD-AB-EMU2 | ARJ11D-MASG-एए GMU2 |

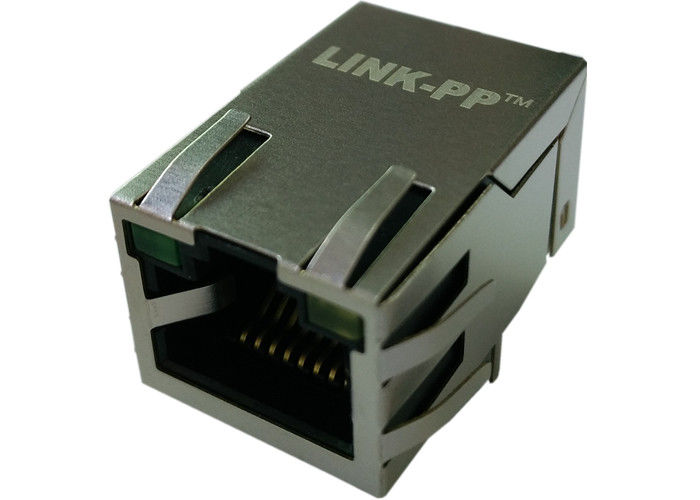

ARJE-0031 आरजे 45 मैग्नेटिक्स ट्रांसफार्मर 10/100 एम पीसीबी के साथ ईथरनेट कनेक्टर
मैग्नेटिक्स के साथ ARJE-0031 आरजे 45
