100B-1003X 10 / 100Base-TX एकल पोर्ट ट्रांसफार्मर 100B-1003FNL, 100B-1003

आईएनआरकोर 100बी-1003एक्सएक मिल-एयरो-ग्रेड सिंगल-पोर्ट है10/100Base-TX फास्ट ईथरनेट असतत ट्रांसफार्मर मॉड्यूल16-पिन सरफेस-माउंट (एसएमटी) पैकेज में (12.95 × 6.98 × 6.22 मिमी)। मिशन-महत्वपूर्ण विश्वसनीयता के लिए डिज़ाइन किया गया, इसमें अत्यधिक ऑपरेटिंग तापमान है-55°C से +125°C,1500 वीआरएमएसढांकता हुआ सह वोल्टेज (DWV), एक न्यूनतम खुला सर्किट अधिष्ठापन (OCL)।8mA DC बायस के साथ 350 μH, और एकएमएसएल 3रेटिंग. उड़ान और रक्षा प्रणालियों में विनाशकारी टिन-व्हिस्कर वृद्धि को खत्म करने के लिए, इसका डिफ़ॉल्ट टर्मिनल फिनिश प्रामाणिक हैSn63Pb37 (टिन/सीसा)के चरम रिफ़्लो प्रोफ़ाइल प्रतिरोध के साथ235°से. टीएक्स और आरएक्स दोनों चैनलों में एक आंतरिक शामिल हैचोक + ट्रांसफार्मर (सी, टी)टोपोलॉजी.

तकनीकी निर्देश:

1. विद्युत प्रदर्शन (@25°C)

2. पर्यावरण, सामग्री और असेंबली रेटिंग

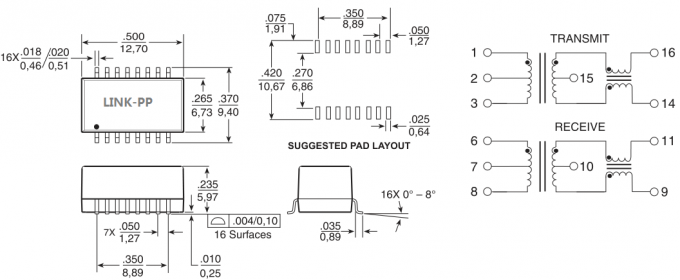

100B-1003X 10/100 BASE-TX ट्रांसफार्मर मॉड्यूल डेटाशीट:

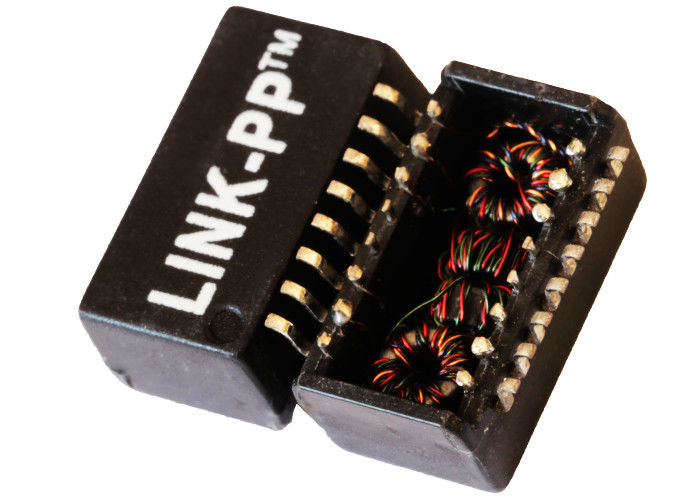

100B-1003X 16-पिन एसएमडी एहरनेट मैग्नेटिक्स की मुख्य विशेषताएं:

100बी-1003एक्सएक मजबूत सिंगल-पोर्ट असतत ईथरनेट ट्रांसफार्मर मॉड्यूल है जिसे चरम एयरोस्पेस, रक्षा और कठोर औद्योगिक वातावरण में मिशन-महत्वपूर्ण नेटवर्किंग प्रदान करने के लिए इंजीनियर किया गया है। का पूर्णतः अनुपालन करता हैआईईईई 802.3 10/100बेस-टीएक्समानकों के अनुसार, यह 16-पिन गल-विंग सरफेस-माउंट मॉड्यूल सटीक 1CT:1CT ट्रांसमिट (TX) और रिसीव (RX) चैनल को एकीकृत करता है, प्रत्येक एक आंतरिक द्वारा संरक्षित होता हैसामान्य मोड चोक और ट्रांसफार्मर (सी, टी)अवस्था।

मानक औद्योगिक तापमान तक सीमित वाणिज्यिक चुंबकीय विज्ञान के विपरीत, "एक्स" स्तर को बिना किसी समझौते के निरंतर संचालन के लिए रेट किया गया है-55°C से +125°C. मॉड्यूल को एक एपॉक्सी-एनकैप्सुलेटेड पैकेज में रखा गया है जो भारी यांत्रिक झटके, निरंतर कंपन और थर्मल साइक्लिंग का सामना करता है। एयरोस्पेस एंटी-टिन-व्हिस्कर अधिदेशों (जैसे GEIA-STD-0005-2) को पूरा करने के लिए, बेस 100B-1003X में एक समर्पित सुविधा हैSn63Pb37 यूटेक्टिक टिन-लीड फ़िनिश, बिना दबाव वाले एवियोनिक्स और सामरिक युद्धक्षेत्र उपकरणों में प्योर-टिन प्लेटिंग से जुड़े शॉर्ट-सर्किट खतरों को पूरी तरह से कम करना।

• पूर्ण मिल-एयरो-ग्रेड तापमान रेंज: से मूल्यांकित-55°C से +125°C, अत्यधिक तापीय उतार-चढ़ाव के दौरान कोई चुंबकीय कोर संतृप्ति या अधिष्ठापन पतन सुनिश्चित करना।
• डीसी पूर्वाग्रह अधिष्ठापन स्थिरता: पहुंचाता है≥350 µH OCL 8mA सतत DC बायस के साथ लागू किया गया, उच्च शोर वाले वातावरण में बेसलाइन भटकने से रोकना।
• प्रामाणिक Sn63Pb37 एंटी-व्हिस्कर फिनिश: उड़ान-महत्वपूर्ण इलेक्ट्रॉनिक्स में सूक्ष्म टिन-व्हिस्कर वृद्धि को समाप्त करता है (रक्षा के लिए RoHS छूट; वाणिज्यिक सीसा-मुक्त अनुपालन के लिए "एनएल" विकल्प उपलब्ध है)।
• उन्नत उच्च-आवृत्ति प्रदर्शन: उपलब्धि20 डीबी न्यूनतम रिटर्न हानि2/30 मेगाहर्ट्ज पर और35 डीबी न्यूनतम डीएम-टू-सीएम अस्वीकृति100 मेगाहर्ट्ज तक, मानक 100बी-1001 श्रृंखला मॉड्यूल से बेहतर प्रदर्शन।
• मजबूत 16-पिन एसएमटी पैकेज: माप 12.95 × 6.98 × 6.22 मिमी; गल-विंग लीड थर्मल शॉक के दौरान पीसीबी सीटीई बेमेल के खिलाफ अनुरूप तनाव से राहत प्रदान करते हैं।

100B-1003X मिल-एयरो ट्रांसफार्मर असेंबली दिशानिर्देश:

1. रीफ़्लो प्रोफ़ाइल सीलिंग (235°C अधिकतम):
   आधिकारिक डेटाशीट के अनुसार, मानक एपॉक्सी-एनकैप्सुलेटेड Sn63Pb37 बॉडी एक का सामना करती है235°C अधिकतम तापमान प्रोफ़ाइल(लिक्विडस 183°C पर)।मानक SAC305 सीसा रहित प्रोफाइल (245°C-260°C) के तहत आधार SnPb भागों को संसाधित न करें, क्योंकि अधिक गर्मी आंतरिक सोल्डर रिफ्लो और पैकेज प्रदूषण का कारण बन सकती है।
2. एमएसएल 3 फ्लोर लाइफ और बेकिंग:
   पर मूल्यांकित किया गयाएमएसएल 3, मॉड्यूल का फर्श जीवन है168 घंटे≤30°C/60% आरएच पर। यदि हिस्से इस खिड़की से अधिक हैं या नमी अवरोधक बैग (एमबीबी) सील से समझौता किया गया है, तो इसके अनुसार बेक करेंआईपीसी/जेईडीईसी जे-एसटीडी-033पुनःप्रवाह से पहले.

अन्य आइटम विशिष्टताएँ:

तकनीकी अक्सर पूछे जाने वाले प्रश्न:

Q1: 100B-1003X मानक 100B-1003 पर 1.0 dB की तुलना में 1.2 dB अधिकतम प्रविष्टि हानि क्यों निर्दिष्ट करता है?

ए: "एक्स" संस्करण एक विस्तारित तापमान विंडो पर योग्य है-55°C से +125°C(100बी-1003 के लिए -40°C से +85°C की तुलना में)। थोड़ी अधिक प्रविष्टि हानि रेटिंग (1.2 डीबी) कुल तापमान अवधि के 180 डिग्री सेल्सियस पर आवश्यक उच्च तापीय प्रतिरोध और कोर स्थिरता मार्जिन के लिए जिम्मेदार है।

Q2: मिल-एयरो-ग्रेड हार्डवेयर में सीसा रहित प्लेटिंग की तुलना में Sn63Pb37 को प्राथमिकता क्यों दी जाती है?

ए: शुद्ध टिन (>97% एसएन) इलेक्ट्रोप्लेटिंग समय के साथ स्वचालित रूप से सूक्ष्म प्रवाहकीय मूंछें विकसित कर सकती है, जिससे रुक-रुक कर या भयावह चरण-दर-चरण शॉर्ट्स हो सकते हैं। GEIA-STD-0005-2 और रक्षा खरीद नियमों के तहत, टिन-व्हिस्कर वृद्धि को रोकने के लिए Sn63Pb37 की सख्त आवश्यकता है।

Q3: क्या 100B-1003X का उपयोग गोलाकार कनेक्टर्स (उदाहरण के लिए, MIL-DTL-38999) के साथ किया जा सकता है?

ए: हाँ। मिशन-क्रिटिकल एवियोनिक्स और नौसैनिक प्रणालियों में, प्लास्टिक आरजे45 जैक का बाहरी रूप से शायद ही कभी उपयोग किया जाता है। 100B-1003X असतत ट्रांसफार्मर सीधे पीसीबी पर स्थापित होता है, एक मजबूत चेसिस-माउंटेड परिपत्र D38999 कनेक्टर पर जाने से पहले अंतर लाइनों को फ़िल्टर करता है।
