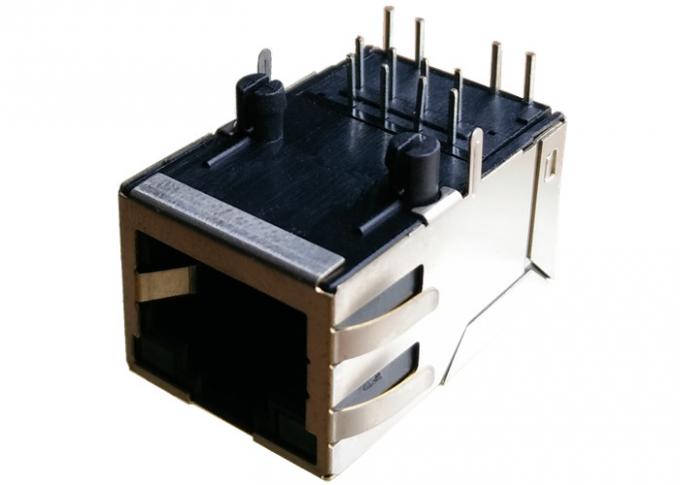

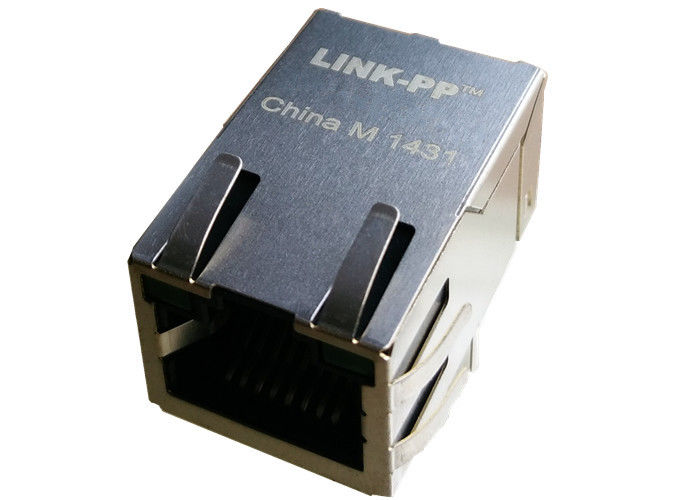

08B-11X1T-36-F मैगजैक शील्ड RJ45 10/100BASE-T आईसीएम टैब-अप

08B-11X1T-36-F मैगजैक ️ शील्ड्ड RJ45 10/100BASE-T कनेक्टर, 1 × 1 पोर्ट, थ्रू-होल, टैब-अप, कोई एलईडी नहीं, -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस, RoHS और UL मान्यता प्राप्त। औद्योगिक और नेटवर्क एसएमटी बोर्डों के लिए आदर्श।

उत्पाद का अवलोकन

08B-11X1T-36-Fएकल-पोर्ट हैआरजे45 कनेक्टरएकीकृत ईथरनेट चुंबक के साथ, के लिए डिज़ाइन किया गया10/100BASE-Tआवेदन।

इस के माध्यम से छेद, सही कोण (90°) RJ45 कनेक्टर सुविधाओंटैब-अप अभिविन्यास,कोई एलईडी संकेत नहीं, औरऔद्योगिक ग्रेड ऑपरेटिंग तापमान -40°C से +85°C तक, इसे मजबूत नेटवर्किंग और एम्बेडेड ईथरनेट डिजाइन के लिए आदर्श बनाता है।

कनेक्टर उच्च प्रदर्शन मैग्नेटिक्स के साथ संगत एकीकृत करता हैआईईईई 802.3 अलगाव आवश्यकताएं, उत्कृष्ट संकेत अखंडता, ईएमआई दमन, और बाहरी घटकों की संख्या को कम करते हुए सिस्टम विश्वसनीयता प्रदान करता है।

प्रमुख विशेषताएं और लाभ

• एकीकृत चुंबक (TX/RX 1CT:1)✓ पीसीबी रूटिंग को सरल बनाता है और अलग-अलग ट्रांसफार्मर के मुकाबले बीओएम लागत को कम करता है।
• ढाका (ईएमआई उंगली) और धातु आवासशोर भरे वातावरण में ईएमआई प्रदर्शन और ग्राउंड निरंतरता में सुधार करता है।
• बोर्ड गाइड और छेद के माध्यम से पिनवेव-सोल्डर और उच्च विश्वसनीयता वाले इकट्ठा करने के लिए मजबूत यांत्रिक समर्थन।
• औद्योगिक तापमान सीमा (-40°C से +85°C)औद्योगिक नेटवर्किंग और आउटडोर संलग्नकों के लिए उपयुक्त।
• उच्च अलगाव (HIPOT 1500 Vrms)सुरक्षित ईथरनेट डिजाइन के लिए IEEE 802.3 अलगाव आवश्यकताओं को पूरा करता है।
• वेव-सोल्डर की सिफारिशअधिकतम 260 डिग्री सेल्सियस, अधिकतम 10 सेकंड के लिए तैयार किया गया।
• RoHS अनुरूप और UL मान्यता प्राप्तयह नियामक और खरीद आवश्यकताओं का समर्थन करता है (File #E196366 और E169987) ।

यांत्रिक विनिर्देश

डाटा शीट 08B-11X1T-36-F:

08B-11X1T-36-F आईसीएम विद्युत विशेषताएं @ 25°C

सभी इकाइयांउत्पादन में 100% परीक्षणअनुपालन करने के लिएआईईईई 802.3 अलगाव आवश्यकताएं.

सामग्री और कोटिंग विनिर्देश

1आवास:थर्मोप्लास्टिक पीबीटी, काला

• दहनशीलता रेटिंगः UL 94V-0

2संपर्क:तांबा मिश्र धातु

• संपर्क खत्मः 15 μin (0.38 μm) हार्ड गोल्ड
• अंडरप्लेट: 30 μm मिन. निकेल

3पिनःटिन लेपित तांबे का तार

• व्यास: 0.018 इंच
• खत्मः 100 μin मिनट. मैट टिन
• पिन को सोल्डर में डुबोया जाता है

4ढाल:तांबे के मिश्र धातु पर प्री-प्लेटेड निकेल

• सभी ग्राउंड लीड लोडर डुबोया

अनुपालन, परीक्षण और विश्वसनीयता

• RoHS अनुरूपसीसा मुक्त निर्माण के लिए उपयुक्त।
• यूएल मान्यता प्राप्तफाइल #E196366 और E169987
• जैक गुहाएफसीसी के नियमों और विनियमों के अनुरूप है (ईएमआई प्रतिबन्ध) ।
• 100% उत्पादन HIPOT परीक्षणIEEE 802.3 अलगाव आवश्यकताओं को पूरा करने के लिए।
• अनुशंसित संयोजन प्रक्रियाःतरंग मिलाप संगत; अनुशंसित चोटी 260°C, 10 सेकंड अधिकतम (अपने प्रक्रिया विंडो और प्रवाह चयन के साथ सत्यापित करें) ।

THT RJ45 मैगजैक की असेंबली और सोल्डरिंग की सिफारिशें

• अनुशंसित मिलाप:वेव सोल्डरिंग (थ्रू-होल): सामान्य मार्गदर्शन के रूप में सुझाए गए पीक 260°C और ≤10 सेकंड के रहने का प्रयोग करें; अपने बोर्ड स्टैकअप और घटकों के साथ सत्यापित करें।
• प्री-सोल्डर निरीक्षणःसुनिश्चित करें कि सोल्डरमास्क द्वारा परिभाषित उद्घाटन पिन और ईएमआई टैब के साथ संरेखित हों; यदि आवश्यक हो तो ग्राउंड टैब के लिए थर्मल रिलीफ की अनुमति दें।
• बोर्ड लेआउट टिप्सःईएमआई टैब के लिए ग्राउंड पैड पर पर्याप्त तांबा उपलब्ध कराएं, और यदि बोर्ड यांत्रिक तनाव से ग्रस्त होगा तो माउंटिंग छेद या सख्त करें।crosstalk युग्मन से बचने के लिए उच्च गति डिजिटल निशान के चुंबकीय क्षेत्र साफ रखें.
• सफाई:पीबीटी और प्लेटिंग फिनिश के साथ संगत फ्लक्स और सफाई एजेंटों का उपयोग करें। आक्रामक रसायनों से बचें जो आवास या प्लेटिंग पर हमला कर सकते हैं।
