उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO9001,SGS,UL,CE,REACH,RoHS
मॉडल संख्या: RJP-003TC1
दस्तावेज़: LPJ4284CNL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: गत्ते का डिब्बा आकार / 32 * 30 * 31 cm, GW / गत्ते का डिब्बा / 8.5 kg, मात्रा / गत्ते का डिब्बा / 12
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
भाग संख्या: |
RJP-003TC1 |
विकल्प: |
एलपीजे4284सीएनएल |
कनेक्टर प्रकार: |
चुंबकत्व के साथ आरजे45 |
अनुप्रयोग: |
10/100 बेस-टी |
माउन्टिंग का प्रकार: |
होल के माध्यम से |
अभिविन्यास: |
90 (कोण (दाएं) |
समापन: |
मिलाप |
फ़ाइल: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |
भाग संख्या: |
RJP-003TC1 |
विकल्प: |
एलपीजे4284सीएनएल |
कनेक्टर प्रकार: |
चुंबकत्व के साथ आरजे45 |
अनुप्रयोग: |
10/100 बेस-टी |
माउन्टिंग का प्रकार: |
होल के माध्यम से |
अभिविन्यास: |
90 (कोण (दाएं) |
समापन: |
मिलाप |
फ़ाइल: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |

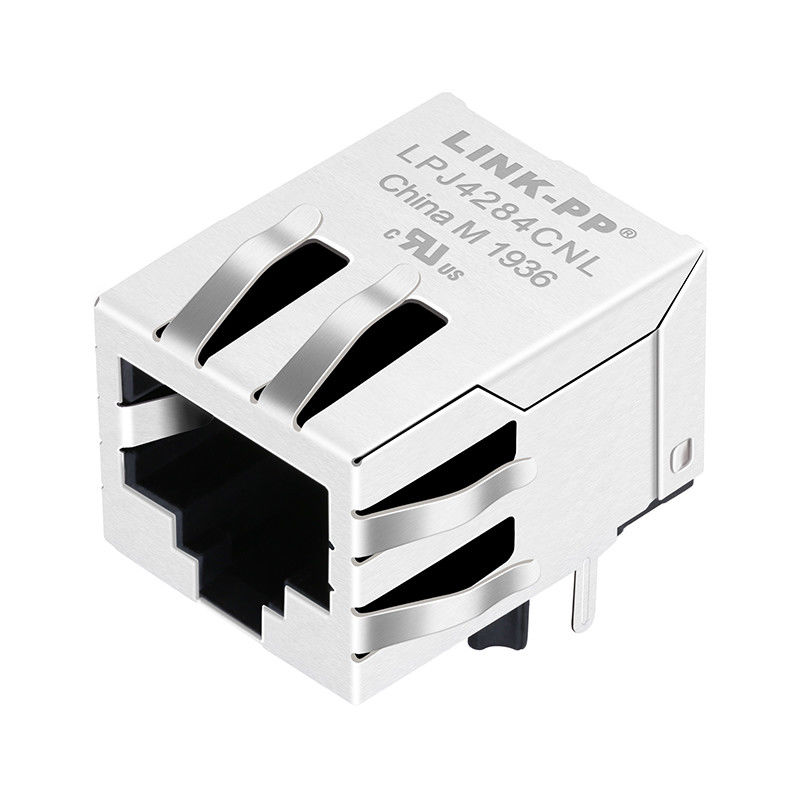

RJP-003TC1 एक एकल-पोर्ट 10/100Base-T RJ45 MagJack है जिसमें एकीकृत चुंबकत्व और PoE समर्थन है। LINK-PP LPJ4284CNL के साथ पूरी तरह संगत है।
RJP-003TC1 एक एकल-पोर्ट RJ45 ईथरनेट कनेक्टर है, जिसे 10/100Base-T फास्ट ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है।
यह IEEE 802.3af PoE का समर्थन करता है, जो एक एकल ईथरनेट केबल पर डेटा ट्रांसमिशन और पावर डिलीवरी दोनों प्रदान करता है।
यह मॉडल LINK-PP LPJ4284CNL के साथ पूरी तरह संगत है, जिससे यह नेटवर्क, औद्योगिक और एम्बेडेड सिस्टम डिजाइन के लिए एक आदर्श ड्रॉप-इन प्रतिस्थापन है।
| पैरामीटर | विनिर्देश |
|---|---|
| RJP-003TC1 RJ45 MagJack 10/100Base-T ईथरनेट के लिए एकीकृत चुंबक के साथ | |
| उत्पाद का प्रकार | RJ45 मैग्जैक (इंटीग्रेटेड मैग्नेटिक्स) |
| भाग संख्या | RJP-003TC1 |
| ईथरनेट मानक | 10/100 बेस-टी |
| बंदरगाहों की संख्या | 1 × 1 पोर्ट |
| कनेक्टर का प्रकार | RJ45 8P8C |
| चुंबकीय विन्यास | 1CT:1CT (TX/RX) |
| पीओई समर्थन | IEEE 802.3af |
| एलईडी विकल्प | कोई नहीं |
| ढालना | ईएमआई टैब से सुरक्षित |
| घुड़सवार शैली | छेद के माध्यम से (THT) |
| प्रवेश दिशा | साइड एंट्री |
| ताला लगाओ ओरिएंटेशन | नीचे टैब करें |
| संपर्क कोटिंग | सोना 6u′′ / 15u′′ / 30u′′ |
| ऑपरेटिंग तापमान | ¥40°C से +85°C |
| पीसीबी प्रतिधारण | टी-पोस्ट |
| अनुपालन | RoHS, UL, REACH |
आरजे45 मैगजैक उत्पाद आईईईई 802 के पूर्ण अनुपालन को सुनिश्चित करने के लिए व्यापक विद्युत, संकेत अखंडता, पीओई, यांत्रिक और पर्यावरण परीक्षण से गुजरते हैं।3 ईथरनेट मानक और दीर्घकालिक विश्वसनीयता.
▷विद्युत प्रदर्शन परीक्षण
प्रत्येक RJ45 MagJack का परीक्षण डायलेक्ट्रिक प्रतिरोध वोल्टेज (Hi-Pot), इन्सुलेशन प्रतिरोध, घुमाव अनुपात सटीकता, ओपन सर्किट इंडक्टेंसी, रिसाव इंडक्टेंसी,और सीसी प्रतिरोध उचित अलगाव सुनिश्चित करने के लिए, सिग्नल अखंडता, और PoE बिजली दक्षता IEEE 802.3 मानकों के अनुपालन में।
▷सिग्नल अखंडता सत्यापन
सिग्नल के प्रदर्शन को सम्मिलन हानि, वापसी हानि, निकट-अंत और दूर-अंत क्रॉसस्टॉक (NEXT/FEXT) के माध्यम से मान्य किया जाता है।और निर्दिष्ट आवृत्ति सीमा में स्थिर ईथरनेट डेटा संचरण की गारंटी देने के लिए सामान्य मोड अस्वीकृति अनुपात (सीएमआरआर) परीक्षण.
▷पीओई विश्वसनीयता परीक्षण
पावर ओवर ईथरनेट अनुप्रयोगों के लिए, मैगजैक को निरंतर डीसी धारा क्षमता, बिजली सम्मिलन स्थिरता,और IEEE 802 के अनुसार सुरक्षित और विश्वसनीय शक्ति वितरण सुनिश्चित करने के लिए लोड के तहत थर्मल वृद्धि.3af आवश्यकताएं।
▷यांत्रिक स्थायित्व परीक्षण
यांत्रिक विश्वसनीयता को संभोग और विच्छेदन चक्र परीक्षण, संपर्क प्रतिरोध माप, प्लग प्रतिधारण बल मूल्यांकन के माध्यम से सत्यापित किया जाता है।और लंबे समय तक स्थायित्व और सुरक्षित पीसीबी विधानसभा सुनिश्चित करने के लिए soldability परीक्षण.
▷पर्यावरण और विश्वसनीयता परीक्षण
उत्पादों को ऑपरेटिंग तापमान चक्र (~40°C से +85°C), थर्मल सदमे, उच्च तापमान/उच्च आर्द्रता के संपर्क, कंपन,और कठोर पर्यावरणीय परिस्थितियों में स्थिर प्रदर्शन की पुष्टि करने के लिए यांत्रिक सदमे परीक्षण.
▷ईएमआई, सुरक्षा और अनुपालन निरीक्षण
ईएमआई नियंत्रण, सुरक्षा और नियामक अनुपालन आवश्यकताओं को पूरा करने के लिए परिरक्षण प्रभावशीलता, ग्राउंडिंग निरंतरता, सामग्री ज्वलनशीलता (यूएल 94 वी-०) और आयामी सटीकता का निरीक्षण किया जाता है।
| पद | विनिर्देश |
|---|---|
| ऊँचाई | 13.30 ️ 13.40 मिमी |
| लम्बाई | 21.25 ️ 21.30 मिमी |
| चौड़ाई | 15.90 ️ 15.93 मिमी |
| शुद्ध भार | लगभग 0.007 किलोग्राम/टुकड़ा |
| पैकेजिंग | 50 पीसी / ट्रे; 1200 पीसी / कार्टन |
| कार्टन का आकार | 32 × 30 × 31 सेमी |
| सकल वजन | लगभग 8.5 किलोग्राम/कार्टन |
|
