उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO9001,SGS,UL,CE,REACH
मॉडल संख्या: MIC24121-5308W-LF3
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 200 पीसी
मूल्य: $1.0
पैकेजिंग विवरण: 1 ट्रे में 60 पीसी, 1 गत्ते का डिब्बा, जो 37 * 30 * 30 सेमी, 10 किग्रा (1320 पीसी) प्रत्येक गत्ते का
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
भाग संख्या: |
MIC24121-5308W-LF3 |
बड़े पैमाने पर उत्पादन: |
LPJ19911ADNL |
मूल मुनाफैक्टुएर: |
लिंक-पीपी |
आवेदन: |
10/100बेस-टी ईथरनेट |
समापन: |
मिलाप |
बढ़ते शैली: |
श्रीमती/सतह माउंट |
बंदरगाह विन्यास: |
1×1 आरजे45 पोर्ट |
एकांत: |
2250 वीडीसी |
भाग संख्या: |
MIC24121-5308W-LF3 |
बड़े पैमाने पर उत्पादन: |
LPJ19911ADNL |
मूल मुनाफैक्टुएर: |
लिंक-पीपी |
आवेदन: |
10/100बेस-टी ईथरनेट |
समापन: |
मिलाप |
बढ़ते शैली: |
श्रीमती/सतह माउंट |
बंदरगाह विन्यास: |
1×1 आरजे45 पोर्ट |
एकांत: |
2250 वीडीसी |

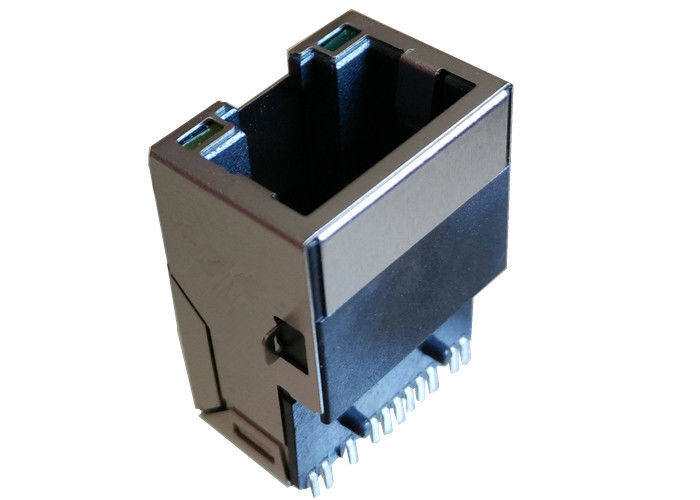

MIC24121-5308W-LF3 एक 10/100BASE-T SMT RJ45 कनेक्टर है जिसमें एकीकृत मैग्नेटिक्स, 2250V अलगाव, 350µH OCL, –40 से +85°C तक है।
| पैरामीटर | विनिर्देश |
|---|---|
| अनुप्रयोग | के लिए डिज़ाइन किया गया10/100BASE-T ईथरनेट |
| इंडक्शन (OCL) | 350 µH न्यूनतम @ 100 kHz, 100 mV, 8 mA DC बायस (J1–J2; J3–J6, Lp) |
| डाईइलेक्ट्रिक विदस्टैंड वोल्टेज | 2250 VDC, 1 मिनट (P1–J1 के बीच, P1 को P4 से जोड़ा गया) |
| टर्न अनुपात / ध्रुवता (RX) | (P1–P3) : (J1–J2) = 1 : 1 ±2% |
| टर्न अनुपात / ध्रुवता (TX) | (P4–P6) : (J3–J6) = 1 : 1 ±2% |
| इंसर्शन लॉस | ≤ –1.0 dB (1 MHz – 100 MHz) |
| रिटर्न लॉस | ≥ –18 dB (1 – 30 MHz) |
| ≥ –16 dB (30 – 45 MHz) | |
| ≥ –14 dB (45 – 60 MHz) | |
| ≥ –12 dB (60 – 80 MHz) | |
| क्रॉसस्टॉक | ≤ –35 dB (1 MHz – 100 MHz) |
| कॉमन मोड रिजेक्शन (CMR) | ≤ –35 dB (1 MHz – 100 MHz) |
| ऑपरेटिंग तापमान रेंज | –40 °C से +85 °C तक |
MIC24121-5308W-LF3 ईथरनेट मैग्नेटिक्स को सीधे RJ45 कनेक्टर हाउसिंगके अंदर एकीकृत करता है, जिससे डिज़ाइनर अलग ट्रांसफॉर्मर घटकों को खत्म कर सकते हैं। यह सिग्नल अखंडता में सुधार करता है, EMI को कम करता है, और उच्च-घनत्व लेआउट में PCB रूटिंग को सरल बनाता है। उच्च अलगाव वोल्टेज और मजबूत कॉमन-मोड रिजेक्शन इसे औद्योगिक ईथरनेट वातावरण के लिए उपयुक्त बनाते हैं।
विशिष्ट अनुप्रयोग
ईथरनेट पोर्ट के लिए SMT RJ45 कनेक्टर
