उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 7498011122AR
दस्तावेज़: LPJ19911ADNL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.08-$1.79
पैकेजिंग विवरण: टेप रील
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
उत्पाद संख्या: |
7498011122AR |
कनेक्टर प्रकार: |
आरजे 45 |
अनुप्रयोग: |
10/100 बेस-टी, ऑटोएमडीआईएक्स |
माउन्टिंग का प्रकार: |
बोर्ड का किनारा, सतह पर लगा हुआ |
समापन: |
मिलाप |
परिरक्षण: |
परिरक्षित, एमी उंगली |
एलईडी रंग: |
पीले हरे |
परिचालन तापमान: |
-40 ° C ~ 85 ° C |
उत्पाद संख्या: |
7498011122AR |
कनेक्टर प्रकार: |
आरजे 45 |
अनुप्रयोग: |
10/100 बेस-टी, ऑटोएमडीआईएक्स |
माउन्टिंग का प्रकार: |
बोर्ड का किनारा, सतह पर लगा हुआ |
समापन: |
मिलाप |
परिरक्षण: |
परिरक्षित, एमी उंगली |
एलईडी रंग: |
पीले हरे |
परिचालन तापमान: |
-40 ° C ~ 85 ° C |

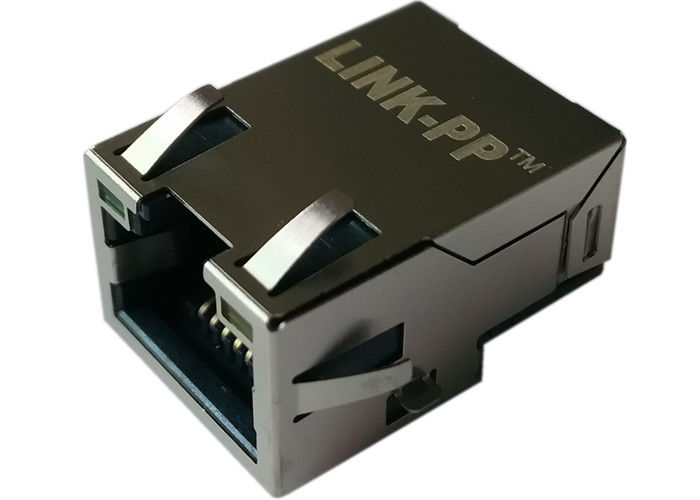

7498011122AR 10/100Base-T के लिए एकीकृत लैन ट्रांसफार्मर के साथ ढाला हुआ RJ45. SMT बोर्ड-एज माउंट, DOM एलईडी (पीला-हरा), 1: 1 मोड़, 350μH प्रेरण, Hipot 2250VDC।औद्योगिक ईथरनेट और मजबूत लैन इंटरफेस के लिए आदर्श.
10/100Base-T अनुप्रयोगों के लिए एकीकृत लैन ट्रांसफार्मर के साथ उच्च विश्वसनीयता, आश्रित RJ45 कनेक्टर ️ SMT बोर्ड-एज माउंट, पीला-हरे रंग का एलईडी, व्यापक तापमान सीमा (-40°C से +85°C),औद्योगिक और वाणिज्यिक नेटवर्क उपकरण के लिए डिज़ाइन किया गया.
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद संख्या | 7498011122AR |
| विवरण | LAN-ट्रांसफार्मर WE-RJ45LAN 10/100Base-T |
| कनेक्टर का प्रकार | आरजे45 (बचत) |
| बंदरगाह | 1 |
| घुड़सवार | बोर्ड एज, सतह माउंट (एसएमटी) |
| समाप्ति | सोल्डर |
| ढाल टैब | हाँ |
| टैब अभिविन्यास | ऊपर |
| एलईडी | पीला-हरा |
| पीओई समर्थन | गैर-पीओई |
| सुधारित सीएमआरआर | नहीं |
| हाइपोट परीक्षण | 2250 वीडीसी, 1 मिनट |
| मानक | आईईईई 802.3u अनुरूप (10/100 बेस-टीएक्स) |
| ऑटो MDIX | हाँ |
| परिचालन तापमान | -40°C से +85°C |
| पैरामीटर | विनिर्देश |
|---|---|
| डेटा दर | 10 / 100 एमबीपीएस |
| प्रेरण | 350 μH |
| मोड़ अनुपात | १: १ |
| सम्मिलन हानि | ≤-१.० डीबी (१०० मेगाहर्ट्ज) |
| वापसी हानि (100 Ω) | 1 ̊30 मेगाहर्ट्ज़ः ≥ -18 डीबी |
| 3060 मेगाहर्ट्ज़ः ≥ -14 डीबी | |
| 60~80 मेगाहर्ट्ज़ः ≥ -12 डीबी | |
| 80-100 मेगाहर्ट्ज़ः ≥ -10 डीबी | |
| सामान्य मोड अस्वीकृति (CMR) | ≥ -35 डीबी (1100 मेगाहर्ट्ज) |
| क्रॉसस्टॉक | ≥ -35 डीबी (1100 मेगाहर्ट्ज) |
1औद्योगिक वातावरण में ईएमआई/सिग्नल अखंडता
समाधान:ईएमआई फिंगर और एकीकृत ट्रांसफार्मर (सीएमआर ≥ -35 डीबी) के साथ संरक्षित आरजे45 शरीर सामान्य-मोड शोर युग्मन को कम करता है।
2एसएमटी उत्पादन के लिए असेंबली और रिफ्लो संगतता
समाधान:स्वचालित पिक-एंड-प्लेस और रिफ्लो सोल्डरिंग के लिए डिज़ाइन किया गया बोर्ड-एज एसएमटी पैकेज (विक्रेता रिफ्लो प्रोफाइल का पालन करें) ।
3क्षेत्र के उपकरणों के लिए अनिश्चित परिचालन सीमा
समाधान:निर्दिष्ट ऑपरेटिंग रेंज (-40°C से +85°C) आउटडोर या औद्योगिक तैनाती में जोखिम को कम करती है।
4गुणवत्ता नियंत्रण द्वारा आवश्यक अनुपालन और परीक्षण प्रमाण
समाधान:आईईईई 802.3यू अनुपालन, हाइपोट 2250 वीडीसी / 1 मिनट में खरीद पैक में परीक्षण रिपोर्ट शामिल हैं।
