उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 0826-1X1T-जी जे-एफ
दस्तावेज़: LPJK6003AONL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: $ 1.68
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: स्टॉक में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4600K.PCS / माह
भाग संख्या: |
0826-1X1T-जीजे-एफ |
उत्पाद का प्रकार: |
एकीकृत कनेक्टर मॉड्यूल |
बंदरगाहों की संख्या: |
1×1 |
रफ़्तार: |
10/100Base-T |
पीओई रेटिंग: |
POE+ 30W |
बंदरगाह विन्यास: |
टैब ऊपर |
माउन्टिंग का प्रकार: |
होल के माध्यम से |
ईएमआई टैब: |
हाँ |
एलईडी प्रकार: |
ओजी/वाई |
परिचालन तापमान: |
-40°C से +85°C |
भाग संख्या: |
0826-1X1T-जीजे-एफ |
उत्पाद का प्रकार: |
एकीकृत कनेक्टर मॉड्यूल |
बंदरगाहों की संख्या: |
1×1 |
रफ़्तार: |
10/100Base-T |
पीओई रेटिंग: |
POE+ 30W |
बंदरगाह विन्यास: |
टैब ऊपर |
माउन्टिंग का प्रकार: |
होल के माध्यम से |
ईएमआई टैब: |
हाँ |
एलईडी प्रकार: |
ओजी/वाई |
परिचालन तापमान: |
-40°C से +85°C |

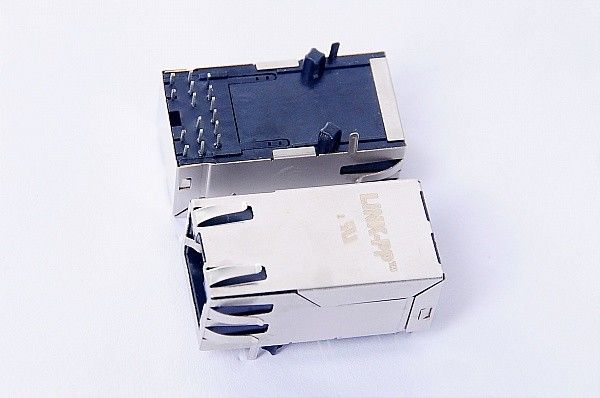

द Bel Fuse 0826-1X1T-GJ-F एक सिंगल-पोर्ट (1x1) इंटीग्रेटेड कनेक्टर मॉड्यूल (ICM) है जिसे रग्ड इंडस्ट्रियल फास्ट ईथरनेट और पावर ओवर ईथरनेट प्लस (PoE+ / IEEE 802.3at) डिप्लॉयमेंट के लिए डिज़ाइन किया गया है. इसमें 1CT:1CT टर्न रेशियो के साथ इंटीग्रेटेड मैग्नेटिक्स, -40°C से +85°C की विस्तारित ऑपरेटिंग तापमान रेंज, और एक स्टैंडर्ड टैब-अप प्रोफाइल है, यह कनेक्टर 720 mA @ 57 VDC (30 W) तक निरंतर पावर प्रदान करता है जबकि 2250 VDC डाइइलेक्ट्रिक आइसोलेशन सुनिश्चित करता है.
| पैरामीटर | स्पेसिफिकेशन वैल्यू | टेस्ट कंडीशन / नोट्स |
|---|---|---|
| टर्न रेशियो (TP1 & TP2) | 1CT : 1CT (±2%) | ट्रांसमिट और रिसीव चैनल |
| ओपन सर्किट इंडक्टेंस (OCL) | 350 μH मिन. | @ 100 kHz, 100 mVrms, 11 mA DC बायस |
| इंसर्शन लॉस | -1.1 dB मैक्स. (0.1–1 MHz) -0.8 dB मैक्स. (1–65 MHz) -1.2 dB मैक्स. (65–100 MHz) |
ऑपरेटिंग फ्रीक्वेंसी के पार |
| रिटर्न लॉस | -18 dB मिन. (0.5–40 MHz) -(12 + 20 log(f/80 MHz)) dB (40–100 MHz) |
सिस्टम इम्पीडेंस: 100 Ω |
| कॉमन मोड रिजेक्शन (CM से CM) | -30 dB मिन. | 100 kHz–100 MHz |
| कॉमन मोड से डिफरेंशियल मोड रिजेक्शन (CM से DM) | -35 dB मिन. | 100 kHz–100 MHz |
| बैलेंस्ड DC लाइन करंट | 720 mA मैक्स. कंटीन्यूअस @ 57 VDC 1.2 A मैक्स. 200 ms के लिए @ 57 VDC |
IEEE 802.3at PoE+ एप्लीकेशन्स के लिए डिज़ाइन किया गया |
| हाई पोटेंशियल (HiPot) आइसोलेशन | 2250 VDC | 100% प्रोडक्शन टेस्टेड |
यूनिट में बॉब स्मिथ टर्मिनेशन नेटवर्क के हिस्से के रूप में चार इंटरनल 75 Ω टर्मिनेशन रेसिस्टर्स, चार 22 nF / 100 V DC-ब्लॉकिंग कैपेसिटर और आउटर शील्ड से जुड़े 1000 pF / 2 kV हाई-वोल्टेज कैपेसिटर इंटीग्रेट किए गए हैं।
PCB रूट करते समय, हाई-स्पीड ईथरनेट डिफरेंशियल पेयर्स को नॉइज़ी पावर ट्रेसेस और स्विचिंग नोड्स से दूर रखें, विशेष रूप से कनेक्टर कीप-आउट एरिया के नीचे और आसपास। हाई-dV/dt और हाई-करंट पाथ से अलगाव बनाए रखने से कॉमन-मोड नॉइज़ कपलिंग कम करने और सिग्नल इंटीग्रिटी को बनाए रखने में मदद मिलती है।
PoE पावर पाथ को पिन 13, 14, 15 और 16 पर डेडिकेटेड VC कनेक्शन के माध्यम से लाया जाता है। ये पिन एक्सटर्नल PoE PD या PSE सर्किटरी के लिए संबंधित ईथरनेट केबल-पेयर पावर पाथ तक पहुंच प्रदान करते हैं।
PoE करंट पाथ के लिए पर्याप्त चौड़े कॉपर ट्रेसेस या प्लेन्स का उपयोग करें और आवश्यक करंट, कॉपर थिकनेस, स्वीकार्य तापमान वृद्धि और रूटिंग लंबाई के अनुसार PCB कॉपर का आकार निर्धारित करें। रेफरेंस डिवाइस 57 VDC पर 720 mA बैलेंस्ड DC लाइन करंट तक कंटीन्यूअस सपोर्ट करता है, इसलिए आसपास के PCB पावर पाथ को पर्याप्त करंट-कैरींग मार्जिन के साथ डिज़ाइन किया जाना चाहिए।
PoE करंट पाथ में नैरो नेक-डाउन, अत्यधिक वाया रेसिस्टेंस और अनावश्यक रूटिंग ट्रांज़िशन से बचें, क्योंकि ये स्थानीय हीटिंग और वोल्टेज ड्रॉप को बढ़ा सकते हैं।
सुनिश्चित करें कि सभी शील्ड और रिटेंशन टैब इच्छित चेसिस ग्राउंड या पेरिफेरल शील्ड-ग्राउंड स्ट्रक्चर से एक छोटा, लो-इम्पीडेंस कनेक्शन बनाते हैं।
उचित शील्ड ग्राउंडिंग कॉमन-मोड नॉइज़ के लिए एक प्रभावी पाथ प्रदान करने में मदद करता है और ईथरनेट केबल इंटरफ़ेस पर EMI परफॉरमेंस को बेहतर बनाता है। शील्ड-करंट पाथ को छोटा और सीधा रखें, और जब भी संभव हो शील्ड रिटर्न करंट को सेंसिटिव डिजिटल या एनालॉग ग्राउंड रीजन से रूट करने से बचें।
अंतिम ग्राउंडिंग विधि को सिस्टम-लेवल चेसिस, PCB ग्राउंड आर्किटेक्चर, ESD प्रोटेक्शन स्ट्रैटेजी और EMC आवश्यकताओं के साथ समन्वयित किया जाना चाहिए।
नहीं। 0826-1X1T-GJ-F विशेष रूप से 10/100BASE-T (फास्ट ईथरनेट) नेटवर्क के लिए इंजीनियर किया गया है। यदि आपके एप्लिकेशन को गीगाबिट स्पीड (1000BASE-T) की आवश्यकता है, तो आपको इस 2-पेयर वेरिएंट के बजाय 8-चैनल/4-पेयर गीगाबिट मैगजैक सीरीज़ का चयन करना होगा।
यह कनेक्टर PoE+ (IEEE 802.3at / टाइप 2) को सपोर्ट करता है, जो 30 वाट तक पावर प्रदान करता है। यह 57 VDC पर 720 mA का बैलेंस्ड कंटीन्यूअस लाइन करंट और 200 ms के लिए 57 VDC पर 1.2 A तक का पीक इनरश करंट हैंडल करता है।
0826-1X1T-GJ-F में टैब-अप (लैच अप) पोर्ट ओरिएंटेशन है। यह डिज़ाइन टॉप से केबल को आसानी से डिस्कनेक्ट करने की अनुमति देता है, जो DIN-रेल और बेस-बोर्ड माउंटेड हार्डवेयर के लिए विशेष रूप से फायदेमंद है जहां बॉटम क्लीयरेंस सीमित है।
LED 1 (पिन 17/18) एक सिंगल-कलर पीला LED है। LED 2 (पिन 19/20) एक बाई-कलर LED है जो तब ऑरेंज उत्सर्जित करता है जब पिन 19 पॉजिटिव होता है और ग्रीन जब पिन 20 पॉजिटिव होता है। दोनों स्टैंडर्ड 20 mA फॉरवर्ड ड्राइव करंट पर ऑपरेट करते हैं।
