उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 0813-1एक्स1टी-43-एफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: $0.06-$0.35
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4600K.PCS / माह
उत्पाद प्रकार: |
मैगजैक्स (आईसीएम) |
भाग संख्या: |
0813-1एक्स1टी-43-एफ |
बंदरगाहों की संख्या: |
1x1 |
रफ़्तार: |
1000base-t |
ईएमआई टैब: |
साथ |
नेतृत्व किया: |
बिना |
रोह्स आज्ञाकारी: |
हाँ-RoHS |
परिचालन तापमान: |
0 ~ +70ºC |
उत्पाद प्रकार: |
मैगजैक्स (आईसीएम) |
भाग संख्या: |
0813-1एक्स1टी-43-एफ |
बंदरगाहों की संख्या: |
1x1 |
रफ़्तार: |
1000base-t |
ईएमआई टैब: |
साथ |
नेतृत्व किया: |
बिना |
रोह्स आज्ञाकारी: |
हाँ-RoHS |
परिचालन तापमान: |
0 ~ +70ºC |

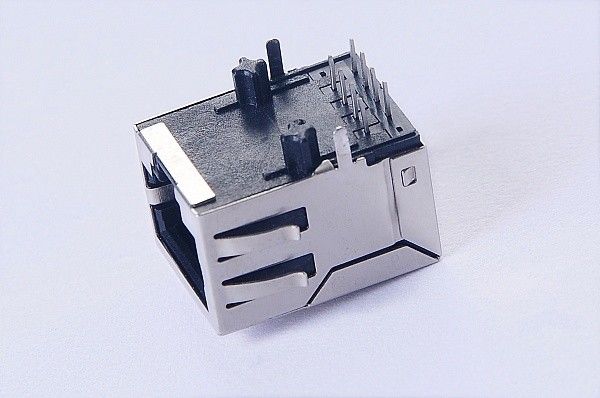

0813-1X1T-43-F एक उच्च-प्रदर्शन, सिंगल-पोर्ट (1x1) RJ45 इंटीग्रेटेड कनेक्टर मॉड्यूल (ICM) है जिसे 1000BASE-T (गीगाबिट ईथरनेट) अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह मैगजैक® सटीक-इंजीनियर्ड मैग्नेटिक्स के साथ उद्योग-मानक आरजे 45 कनेक्टर के उच्च-घनत्व लाभों को जोड़ता है, जो एकल, पीसीबी-स्पेस-सेविंग घटक में बेहतर सिग्नल अखंडता, ईएमआई दमन और गैल्वेनिक अलगाव प्रदान करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| प्रोडक्ट का नाम | 0813-1एक्स1टी-43-एफ आरजे45 मैग्नेटिक्स के साथ |
| प्रकार | मैगजैक/आईसीएम |
| बंदरगाहों की संख्या | 1x1 |
| रफ़्तार | 1000बेस-टी |
| ऊंचाई प्रोफ़ाइल | मानक |
| नेतृत्व किया | नहीं |
| पोर्ट कॉन्फ़िगरेशन | टैब नीचे करें |
| पीओई रेटिंग | गैर PoE |
| माउन्टिंग का प्रकार | होल माउंट के माध्यम से |
| परिचालन तापमान | 0°C से +70°C |
| ईएमआई टैब | हाँ |
| आरओएचएस अनुकूल | हाँ |
0813-1X1T-43-F एक 1x1 RJ45 मैगजैक (एकीकृत कनेक्टर मॉड्यूल, ICM) है जिसे 1000BASE-T ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह आरजे45 कनेक्टर और मैग्नेटिक्स को एक एकल कॉम्पैक्ट समाधान में जोड़ता है, जो पीसीबी डिजाइन को सरल बनाने, लेआउट जटिलता को कम करने और विश्वसनीय गीगाबिट ईथरनेट प्रदर्शन का समर्थन करने में मदद करता है।
एक मानक ऊंचाई प्रोफ़ाइल, टैब डाउन पोर्ट ओरिएंटेशन और थ्रू-होल माउंटिंग के साथ निर्मित, यह कनेक्टर नेटवर्किंग उपकरण के लिए एक व्यावहारिक विकल्प है जिसके लिए स्थिर यांत्रिक प्रतिधारण और भरोसेमंद सिग्नल अखंडता की आवश्यकता होती है। इसमें ईएमआई टैब भी शामिल हैं और यह RoHS अनुरूप है, जो इसे आधुनिक औद्योगिक और वाणिज्यिक नेटवर्क डिजाइन के लिए उपयुक्त बनाता है।
1. घुमाव अनुपात
टीपी1: 1सीटी : 1सीटी ±2%
टीपी2: 1सीटी : 1सीटी ±2%
टीपी3: 1सीटी : 1सीटी ±2%
टीपी4: 1सीटी : 1सीटी ±2%
2. ओसीएल@ 100kHz / 100mVRMS: 8mA DC पूर्वाग्रह: 350μH मिनट।
3. निवेशन हानि
0.1 मेगाहर्ट्ज से 1 मेगाहर्ट्ज: -1.1 डीबी अधिकतम
1 मेगाहर्ट्ज से 65 मेगाहर्ट्ज: -0.5 डीबी अधिकतम
65 मेगाहर्ट्ज से 100 मेगाहर्ट्ज: -0.8 डीबी अधिकतम
100 मेगाहर्ट्ज से 125 मेगाहर्ट्ज: -1.2 डीबी अधिकतम
4. वापसी हानि (न्यूनतम)
0.5 मेगाहर्ट्ज से 40 मेगाहर्ट्ज: -18 डीबी
40MHz से 100MHz: -12 + 20log(f/80MHz) dB
5. सामान्य मोड से सामान्य मोड अस्वीकृति:100kHz से 100MHz: -30 dB मिनट
6. सामान्य मोड से विभेदक मोड अस्वीकृति:100kHz से 100MHz: -35 dB मिनट
7. हिपोट/आइसोलेशन वोल्टेज:1500 वीआरएमएस या 2250 वीडीसी
0813-1X1T-43-F मैगजैक ईथरनेट-सक्षम उपकरणों की एक विस्तृत श्रृंखला के लिए एक बहुमुखी समाधान है, जिसमें शामिल हैं:
मैग्नेटिक्स वाला यह RJ45 कनेक्टर इसके लिए आदर्श है:
क्योंकि मैग्नेटिक्स को कनेक्टर में एकीकृत किया गया है, डिज़ाइन अधिक कॉम्पैक्ट और रूट करने में आसान हो सकता है।
यह हिस्सा 1000BASE-T के लिए डिज़ाइन किया गया है, जो इसे हाई-स्पीड कॉपर ईथरनेट लिंक के लिए मजबूत बनाता है।
टैब डाउन कॉन्फ़िगरेशन और कोई एलईडी डिज़ाइन सुव्यवस्थित फ्रंट-पैनल और बोर्ड लेआउट का समर्थन नहीं करता है।
अंतर्निहित ईएमआई टैब शोर नियंत्रण को बेहतर बनाने और अधिक मजबूत सिस्टम प्रदर्शन का समर्थन करने में मदद करते हैं।
RoHS अनुपालन के साथ, यह कनेक्टर आधुनिक पर्यावरण और विनिर्माण आवश्यकताओं को पूरा करता है।
