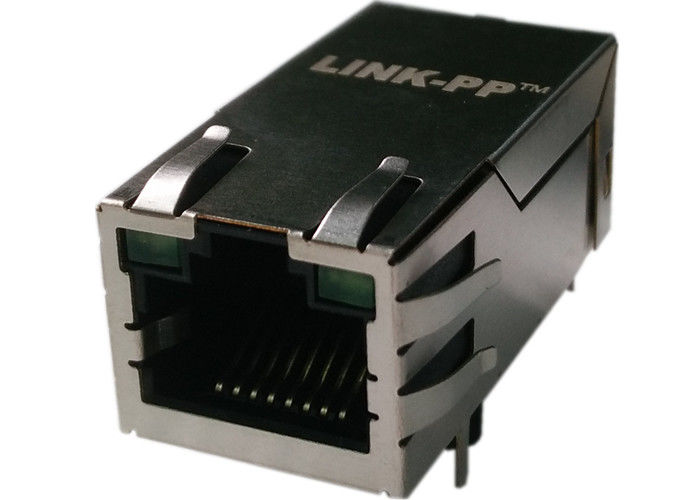

JK0-0177NL 1000BASE-T PoE+ RJ45 PoE+ RJ45 कनेक्टर (टैब-अप, 35W PSE, 2250VDC)

JK0-0177NL मालिकाना पल्सजैक™ श्रृंखला से एक उच्च-प्रदर्शन, सिंगल-पोर्ट (1x1) गीगाबिट (1000BASE-T) RJ45 इंटीग्रेटेड कनेक्टर मॉड्यूल (ICM) है। 12 असतत सिग्नल पिन और 4 पृथक PoE+ पावर पिन की विशेषता वाले उन्नत आंतरिक आर्किटेक्चर के साथ इंजीनियर, JK0-0177NL पूरी तरह से IEEE 802.3at / IEEE 802.3bt विनिर्देशों का अनुपालन करता है।

यह एक मजबूत 2250 वीडीसी ढांकता हुआ अलगाव बनाए रखते हुए 2 या 4 जोड़े पर पीएसई साइट (पीडी साइट पर 15W-30W) पर 35W तक निरंतर बिजली प्रदान करता है। 20 एमए लाइन-साइड डीसी पूर्वाग्रह के तहत सत्यापित उद्योग की अग्रणी 350 μH न्यूनतम ओपन-सर्किट इंडक्शन (ओसीएल) की विशेषता, जेके0-0177एनएल उच्च-शक्ति पीओई सेटअप में शून्य कोर संतृप्ति सुनिश्चित करता है। एमएसएल 1 रेटिंग के साथ यूएल 94 वी-0 फ्लेम-रिटार्डेंट थर्मोप्लास्टिक बॉडी में स्थित, यह उच्च-घनत्व नेटवर्किंग हार्डवेयर, आईपी सुरक्षा कैमरे, स्मार्ट बिल्डिंग कंट्रोलर और एंटरप्राइज एक्सेस पॉइंट के लिए अनुकूलित है।

1. सामान्य एवं पर्यावरणीय प्रदर्शन

2. PoE विद्युत वितरण एवं विद्युत विशेषताएँ (@25°C)

100Ω±15Ω100Ω±15Ω)

3. सामग्री, यांत्रिक स्थायित्व और एलईडी विन्यास

यदि = 20 एमएयदि=20 एमए

JK0-0177NL RJ45 कनेक्टर डेटाशीट

इंजीनियरिंग डीप-डाइव: JK0-0177NL क्यों चुनें?

1. 20 एमए डीसी पूर्वाग्रह सहिष्णुता: उच्च असंतुलन धाराओं के तहत कोर संतृप्ति को रोकना

अधिकांश सामान्य गीगाबिट आईसीएम को पुराने आईईईई 802.3 मानक के तहत केवल 11 एमए डीसी पूर्वाग्रह के लिए रेट किया गया है। वास्तविक दुनिया के PoE+ इंस्टॉलेशन में, केबल जोड़ी प्रतिरोध असंतुलन उच्च डीसी लूप ऑफसेट को प्रेरित कर सकता है।

पल्स JK0-0177NL 20 mA DC पूर्वाग्रह पर न्यूनतम 350 μH OCL की गारंटी देता है, जो पारंपरिक कनेक्टर्स के संतृप्ति मार्जिन को लगभग दोगुना प्रदान करता है। यह इंडक्शन रोल-ऑफ को रोकता है, उच्च-आवृत्ति रिटर्न हानि को स्थिर करता है, और लंबे केबल रन (100 मीटर तक) पर पैकेट ड्रॉपिंग या लिंक फ़्लैपिंग को पूरी तरह से समाप्त करता है।

2. समर्पित 12-सिग्नल + 4-पीओई पिन भौतिक पृथक्करण

आम एकीकृत कनेक्टर्स के विपरीत, जो आंतरिक सिग्नल ट्रेस पर केंद्र टैप को जोड़ते हैं, JK0-0177NL में 12 सिग्नल पिन और 4 हेवी-गेज PoE पावर पिन का एक विशेष भौतिक पृथक्करण होता है।

• थर्मल डिकॉउलिंग: संवेदनशील PHY अंतर संकेतों से 35W तक निरंतर डीसी हीटिंग को अलग करता है।
• रिड्यूस्ड नियर-एंड क्रॉसस्टॉक (नेक्स्ट): पावर इंजेक्शन ट्रांजिएंट्स और डेटा ट्रांसफार्मर के बीच आपसी इंडक्शन कपलिंग को कम करता है।

हार्डवेयर डिज़ाइन और पीसीबी लेआउट अनुशंसाएँ

1. हाई-करंट PoE रूटिंग (4 पावर पिन):

• न्यूनतम तापमान वृद्धि के साथ 720 एमए निरंतर लाइन धाराओं को समायोजित करने के लिए कम से कम 30 से 35 मील (1 औंस तांबे के लिए) की चौड़ाई के साथ 4 समर्पित पीओई पावर ट्रेस को रूट करें।
• आंतरिक जमीन/पावर विमानों में सीधे गर्मी का संचालन करने के लिए पावर रिटर्न पिन के नीचे एक स्थानीय थर्मल ट्रांसफर बहुभुज रखें।

2. 2250 वीडीसी अलगाव कीप-आउट सीमा:

2250 वीडीसी डाइइलेक्ट्रिक परीक्षण को सुरक्षित रूप से पास करने के लिए फ्रंट-एंड लाइन-साइड सर्किटरी (चेसिस/शील्ड ग्राउंड) और डिजिटल PHY साइड सर्किटरी (लॉजिक ग्राउंड) के बीच ≥ 2.0 मिमी की पूर्ण निकासी दूरी बनाए रखें।

3. वेव सोल्डरिंग थर्मल प्रोफाइल:

क्योंकि मॉड्यूल में एमएसएल 1 थर्मोप्लास्टिक हाउसिंग है, यह सीधे पैकेजिंग से वेव सोल्डरिंग के लिए तैयार है। अनुशंसित अधिकतम तापमान 10 सेकंड से अधिक की अवधि के लिए अधिकतम 260°C है।

सोर्सिंग, लॉजिस्टिक्स और ऑर्डर संबंधी जानकारी

• ऑर्डर देने के लिए भाग संख्या: JK0-0177NL
• पैकेजिंग मानक:औद्योगिक एंटी-स्टैटिक ट्रे पैकेजिंग (सुरक्षात्मक कुशन वाले मास्टर शिपिंग कार्टन)।
• नमी संवेदनशीलता:JEDEC MSL 1 (वेव सोल्डरिंग से पहले किसी ड्राई-पैक या बेकिंग की आवश्यकता नहीं है)।
• न्यूनतम आदेश मात्रा (MOQ):मानक पूर्ण ट्रे मात्राएँ (प्रोटोटाइपिंग के लिए समर्थित नमूना मात्राएँ)।
• मानक फैक्टरी लीड समय:6-10 सप्ताह (गतिशील बफर इन्वेंट्री के लिए हमारे बिक्री डेस्क से संपर्क करें)।

अक्सर पूछे जाने वाले प्रश्नों

Q1: पल्स JK0-0177NL और JXK0-0177NL के बीच परिचालन अंतर क्या है?

ए: प्राथमिक अंतर ऑपरेटिंग तापमान रेटिंग में निहित है। JK0-0177NL व्यावसायिक तापमान वातावरण (0°C से +70°C) के लिए निर्दिष्ट है। JXK0-0177NL को औद्योगिक तापमान (-40°C से +85°C) का सामना करने के लिए विस्तारित तापमान वाले चुंबकीय तार और पॉटिंग के साथ डिज़ाइन किया गया है। दोनों डिवाइस समान पिनआउट, फ़ुटप्रिंट आयाम और विद्युत मोड़ अनुपात साझा करते हैं।

Q2: क्या JK0-0177NL IEEE 802.3bt 4-जोड़ी PoE पावर को सपोर्ट कर सकता है?

उत्तर: हाँ. जबकि JK0-0177NL को शुरू में IEEE 802.3at (PoE+) 30W डिलीवरी के लिए 2 जोड़े (लाइन कनेक्शन MX1 और MX2 का उपयोग करके, या 15W MX3/MX4 का उपयोग करके) के लिए लक्षित किया गया था, इसकी आंतरिक 4-चैनल ट्रांसफार्मर ज्यामिति और समर्पित 4-पिन पावर निष्कर्षण इसे नए IEEE के तहत सभी 4 जोड़े में 30W-80W बिजली वितरण का समर्थन करने की अनुमति देता है। 802.3बीटी मानक।

Q3: PoE+ अनुप्रयोगों के लिए 350 µH @ 20 mA DC पूर्वाग्रह महत्वपूर्ण क्यों है?

ए: जब ईथरनेट केबल के माध्यम से उच्च डीसी धाराएं प्रवाहित होती हैं, तो कंडक्टर जोड़े के बीच प्रतिरोध बेमेल ट्रांसफार्मर वाइंडिंग में असंतुलित डीसी पूर्वाग्रह उत्पन्न करता है। JK0-0177NL को 20 एमए डीसी वर्तमान पूर्वाग्रह के साथ कम से कम 350 μH अधिष्ठापन बनाए रखने की गारंटी है, जो चुंबकीय संतृप्ति को रोकता है जो ईथरनेट अंतर संकेतों को विकृत कर सकता है और पैकेट हानि का कारण बन सकता है।

Q4: कौन से ईथरनेट PHY ट्रांसीवर JK0-0177NL के साथ संगत हैं?

उत्तर: सभी 4 विभेदक चैनलों में मानक 1CT:1CT टर्न अनुपात JK0-0177NL को सभी प्रमुख वर्तमान-मोड और वोल्टेज-मोड गीगाबिट ईथरनेट PHYs के साथ सार्वभौमिक रूप से संगत बनाता है, जिसमें TI, मार्वेल, ब्रॉडकॉम, रियलटेक और माइक्रोचिप के IC शामिल हैं।
