ट्रांसफार्मर के साथ RB1-125BAG1A 10/100Base-T चुंबकीय RJ45 कनेक्टर

उत्पाद अवलोकन

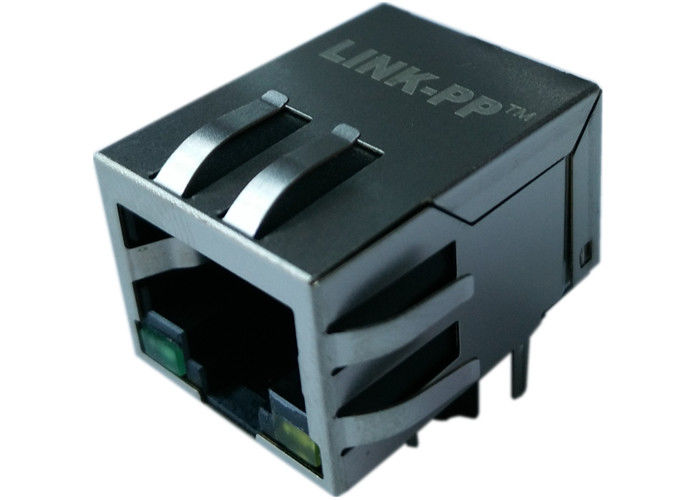

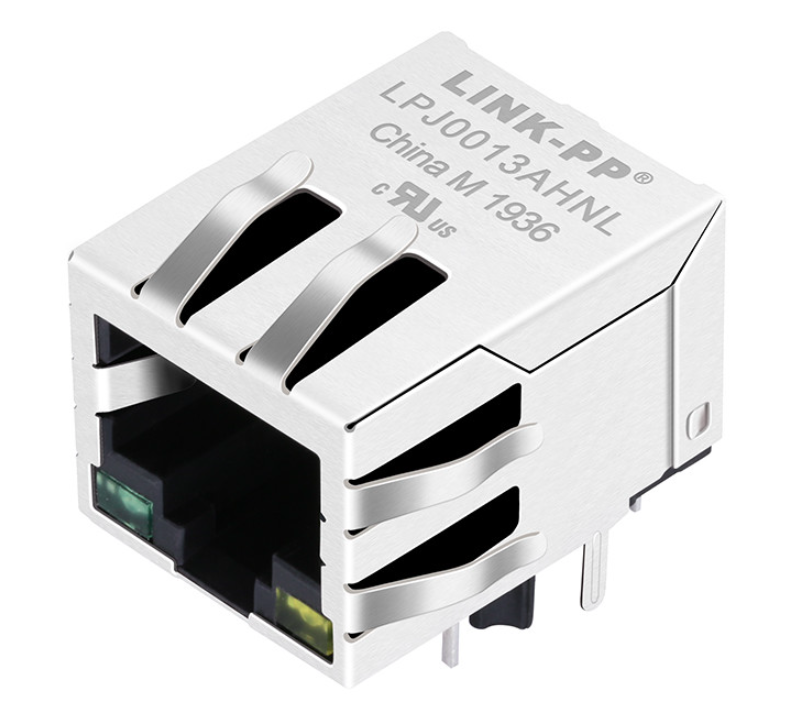

द RB1-125BAG1A RJ45 1×1 ट्रांसफार्मर के साथ एक उच्च-प्रदर्शन वाला एकीकृत RJ45 MagJack कनेक्टर है जो RB1-125BAG1A के लिए डिज़ाइन किया गया है। इस सिंगल-पोर्ट, शील्डेड RJ45 कनेक्टर में एक LAN ट्रांसफार्मर (मैग्नेटिक्स), EMI शील्डिंग ग्राउंडिंग फिंगर्स के साथ, और डुअल-कलर LED इंडिकेटर

एक कॉम्पैक्ट थ्रू-होल राइट-एंगल पैकेज में एकीकृत हैं।ईथरनेट नेटवर्किंग उपकरणों के लिए डिज़ाइन किया गया है जिन्हें विश्वसनीय सिग्नल इंटीग्रिटी, EMI दमन और स्पेस-कुशल PCB एकीकरण की आवश्यकता होती है, RB1-125BAG1A AutoMDIX कार्यक्षमता

का समर्थन करता है, मांग वाली विद्युत प्रदर्शन आवश्यकताओं को पूरा करता है, और उत्कृष्ट कॉमन मोड रिजेक्शन, कम इंसर्शन लॉस और आइसोलेशन सुरक्षा प्रदान करता है।यह एकीकृत ट्रांसफार्मर और LED वाला RJ45 कनेक्टर अनुप्रयोगों के लिए आदर्श है, जिनमें -40°C से +85°C

शामिल हैं।

• मुख्य विशेषताएं
• एकीकृत RJ45 MagJack ट्रांसफार्मर के साथ
• थ्रू-होल राइट-एंगल PCB माउंटिंगRB1-125BAG1A
• 10/100Base-T ईथरनेट अनुप्रयोगअंतर्निहित
• LED इंडिकेटर (हरा/पीला)
• EMI ग्राउंडिंग फिंगर्स के साथ शील्डेड डिज़ाइन
• थ्रू-होल राइट-एंगल PCB माउंटिंग का समर्थन करता है
• AutoMDIX ईथरनेट कार्यक्षमता
• 350µH न्यूनतम इंडक्टेंस 8mA DC बायस के साथ
• उत्कृष्ट EMI प्रदर्शन ≥30dB कॉमन मोड रिजेक्शन के साथ
• 1500VAC HiPot आइसोलेशन सुरक्षा
• UL94 V-0 रेटेड उच्च-तापमान थर्मोप्लास्टिक हाउसिंगऑपरेटिंग तापमान रेंज

0°C से +70°C

RB1-125BAG1A तकनीकी विनिर्देश

ट्रे

UL94 V-0

जंग और भौतिक क्षति से सुरक्षा

RB1-125BAG1A विद्युत विनिर्देश

एकीकृत LAN मैग्नेटिक्स

-30dB मिन @1~100MHz

RB1-125BAG1A डेटाशीट

RB1-125BAG1A डेटाशीट - आयाम

RB1-125BAG1A डेटाशीट - योजनाबद्ध RB1-125BAG1A RJ45 कनेक्टर को क्यों चुनें ट्रांसफार्मर

?

1. एकीकृत मैग्नेटिक्स PCB स्पेस बचाता है

• पारंपरिक RJ45 कनेक्टरों के विपरीत, जिन्हें बाहरी LAN ट्रांसफार्मर की आवश्यकता होती है, RB1-125BAG1A को जोड़ता है:
• RJ45 कनेक्टर
• ईथरनेट ट्रांसफार्मर
• EMI शील्डिंग

LED इंडिकेटर

एकल कॉम्पैक्ट घटक में, PCB जटिलता और असेंबली लागत को कम करता है।

2. विश्वसनीय ईथरनेट सिग्नल प्रदर्शन

• इसके साथ:
• 350µH न्यूनतम इंडक्टेंस
• कम इंसर्शन लॉस
• उच्च कॉमन मोड रिजेक्शन

नियंत्रित 100Ω प्रतिबाधा

कनेक्टर स्थिर 10/100Mbps ईथरनेट संचार सुनिश्चित करता है।

3. औद्योगिक-ग्रेड यांत्रिक डिज़ाइन

• का संयोजन:
• स्टेनलेस स्टील शील्डिंग
• UL94 V-0 हाउसिंग

थ्रू-होल माउंटिंग

लंबे समय तक संचालन के लिए उत्कृष्ट स्थायित्व प्रदान करता है।

प्रश्न और उत्तर

Q1. RB1-125BAG1A RJ45 कनेक्टर कौन सी ईथरनेट गति का समर्थन करता है?RB1-125BAG1A 10/100Base-T ईथरनेट अनुप्रयोगों

का समर्थन करता है, जो नेटवर्किंग उपकरणों के लिए विश्वसनीय फास्ट ईथरनेट कनेक्टिविटी प्रदान करता है।

Q2. क्या RB1-125BAG1A में एकीकृत ट्रांसफार्मर शामिल है?

हाँ। यह RJ45 MagJack ईथरनेट मैग्नेटिक्स को एकीकृत करता है, जिससे एक अलग बाहरी LAN ट्रांसफार्मर की आवश्यकता समाप्त हो जाती है।

Q3. क्या यह RJ45 कनेक्टर AutoMDIX का समर्थन करता है?हाँ। RB1-125BAG1A AutoMDIX

का समर्थन करता है, जो ईथरनेट केबल ट्रांसमिट और रिसीव पेयर का स्वचालित पता लगाने और सुधार करने की अनुमति देता है।

Q4. यह RJ45 कनेक्टर किस प्रकार की PCB माउंटिंग का उपयोग करता है?कनेक्टर थ्रू-होल राइट-एंगल माउंटिंग डिज़ाइन

का उपयोग करता है, जो PCB असेंबली के लिए मजबूत यांत्रिक स्थिरता प्रदान करता है।

Q5. क्या RB1-125BAG1A में LED इंडिकेटर शामिल हैं?हाँ। इसमें ईथरनेट लिंक और गतिविधि स्थिति निगरानी के लिए एकीकृत हरे/पीले LED इंडिकेटर

हैं।

Q6. ट्रांसफार्मर इंडक्टेंस विनिर्देश क्या है?एकीकृत ट्रांसफार्मर -40°C से +85°C

प्रदान करता है।

Q7. क्या यह RJ45 कनेक्टर EMI सुरक्षा के लिए शील्डेड है?

हाँ। RB1-125BAG1A में विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए EMI ग्राउंडिंग फिंगर्स के साथ एक स्टेनलेस स्टील शील्ड है।

Q8. ऑपरेटिंग तापमान रेंज क्या है?ऑपरेटिंग तापमान रेंज 0°C से +70°C है, जिसमें भंडारण क्षमता -40°C से +85°C

तक है।

Q9. एकीकृत मैग्नेटिक्स वाले RJ45 कनेक्टर किन अनुप्रयोगों में उपयोग किए जाते हैं?

एकीकृत RJ45 MagJacks आमतौर पर ईथरनेट स्विच, राउटर, औद्योगिक कंट्रोलर, IoT डिवाइस, एम्बेडेड सिस्टम और संचार उपकरणों में उपयोग किए जाते हैं।

Q10. क्या RB1-125BAG1A एक अलग RJ45 कनेक्टर और LAN ट्रांसफार्मर को बदल सकता है?
