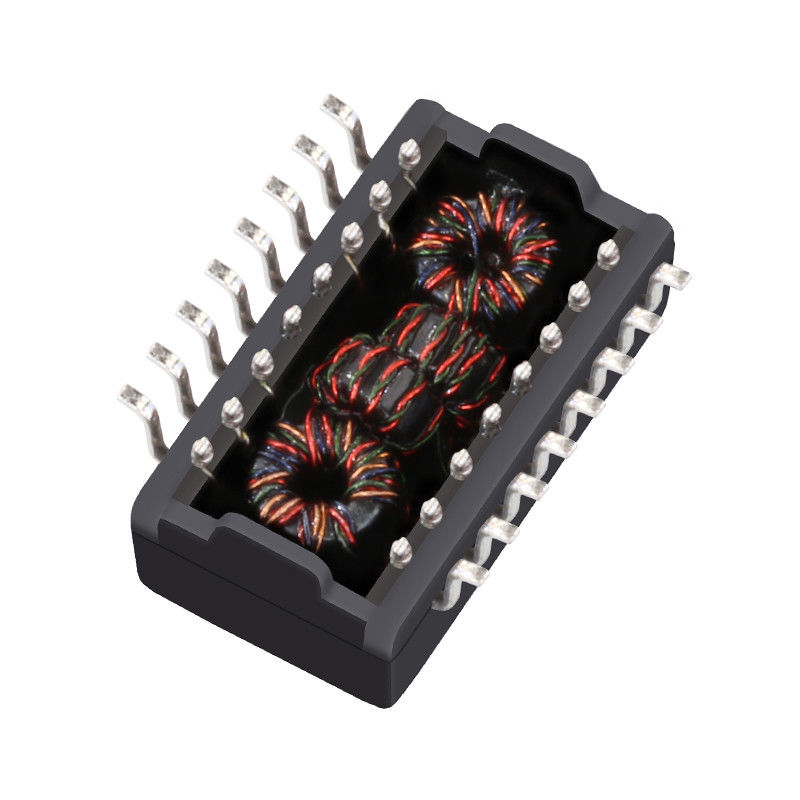

TG110-A050N2LF 10/100BASE-TX ऑटोमोटिव ईथरनेट ट्रांसफार्मर SMT

दTG110-A050N2LFएक उच्च प्रदर्शन, ऑटोमोटिव-ग्रेड एसएमटी (सतह माउंट प्रौद्योगिकी) ट्रांसफार्मर है जिसे विशेष रूप से 10/100BASE-TX ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह एकल-पोर्ट घटक पूरी तरह से हैAEC-Q200 योग्य, कठोर ऑटोमोटिव वातावरण के लिए आवश्यक उच्चतम स्तर की विश्वसनीयता और स्थायित्व सुनिश्चित करता है।

एक कॉम्पैक्ट एसएमडी पदचिह्न के साथ डिजाइन किया गया, TG110-A050N2LF महत्वपूर्ण गैल्वानिक अलगाव और सिग्नल कंडीशनिंग प्रदान करता है,इसे आधुनिक वाहनों में उच्च गति डेटा संचार के लिए एक आवश्यक घटक बनाना.

• ऑटोमोटिव ग्रेड विश्वसनीयता:के साथ पूरी तरह से अनुरूपAEC-Q200मैकेनिकल तनाव और पर्यावरण परिवर्तनों के तहत प्रदर्शन की गारंटी देने वाले मानकों।
• ऑप्टिमाइज़ सिग्नल अखंडताःविशेषताएं1CT:1CT मोड़ अनुपातप्रसारण और प्राप्त करने दोनों चैनलों के लिए, उत्कृष्ट प्रतिबाधा मिलान प्रदान करता है।
• उच्च अलगावःप्रस्ताव1500Vrms हाई-पॉटसुरक्षा, संवेदनशील PHY चिप्स को वोल्टेज और शोर से बचाता है।
• कम परजीवी:एक अधिकतम इंटर-वाइंडिंग क्षमता के साथ (सीडब्ल्यू/डब्ल्यू) का मात्र35pFऔर एक कमडीसीआर 0.9Ω, यह सिग्नल विरूपण और सम्मिलन हानि को कम करता है।
• मजबूत एसएमटी पैकेजिंगःस्वचालित पिक-एंड-प्लेस असेंबली के लिए डिज़ाइन किया गया, विनिर्माण लागत में कमी और पीसीबी स्थान दक्षता में सुधार।

10/100BASE-TX SMT ट्रांसफार्मर की तकनीकी विशिष्टताएँ

TG110-A050N2LF ऑटोमोटिव ईथरनेट ट्रांसफार्मर के विशिष्ट अनुप्रयोग

• ऑटोमोबाइल सूचना मनोरंजन प्रणाली
• वाहन में ईथरनेट कनेक्टिविटी
• 10/100BASE-TX संचार मॉड्यूल
• ऑटोमोटिव नेटवर्क हार्डवेयर
• एईसी-क्यू200 योग्यता की आवश्यकता वाले कॉम्पैक्ट एसएमडी चुंबक डिजाइन

गुणवत्ता और अनुपालन

TG110-A050N2LF सीसा मुक्त और RoHS अनुरूप है। इसके AEC-Q200 योग्यता का अर्थ है कि यह तापमान चक्र, आर्द्रता पूर्वाग्रह, यांत्रिक सदमे,और कंपन, यह सुनिश्चित करता है कि यह वैश्विक ऑटोमोटिव आपूर्ति श्रृंखला की सख्त मांगों को पूरा करता है।

एईसी-क्यू200 ईथरनेट ट्रांसफार्मर के बारे में अक्सर पूछे जाने वाले प्रश्न

TG110-A050N2LF उन इंजीनियरों के लिए एक व्यावहारिक फिट है जो एक ट्रांसफार्मर की तलाश में हैं जो ऑटोमोटिव योग्यता के साथ विद्युत प्रदर्शन को संतुलित करता है।350μH ओसीएल,कम 0.9Ω डीसीआर, और35pF क्षमता सीमाएक कुशल संकेत संचरण का समर्थन करते हैं, जबकि1500Vrms हाई-पॉट रेटिंगईथरनेट अनुप्रयोगों के लिए अलगाव आत्मविश्वास जोड़ता है।

Q1: TG110-A050N2LF का उपयोग किसके लिए किया जाता है?

यह एक एसएमडी एकल-पोर्ट 10/100BASE-TX ऑटोमोटिव ईथरनेट ट्रांसफार्मर है जिसे ऑटोमोटिव इंफोटेनमेंट और इसी तरह के नेटवर्क सिस्टम के लिए डिज़ाइन किया गया है।

Q2: क्या TG110-A050N2LF AEC-Q200 योग्य है?

हाँ. डेटाशीट में यह AEC-Q200 योग्य के रूप में सूचीबद्ध है.

Q3: TG110-A050N2LF का मोड़ अनुपात क्या है?

मोड़ का अनुपात 1CT:1CT है।

Q4: ऑपरेटिंग तापमान सीमा क्या है?

सूचीबद्ध ऑपरेटिंग तापमान सीमा 0 से +70°C है।

Q5: यह किस प्रकार की अलगाव रेटिंग प्रदान करता है?

ट्रांसफार्मर को 1500Vrms हाई-पॉट पर निर्दिष्ट किया गया है।
