उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 0826-1G1T-23-F
दस्तावेज़: LPJK0071AWNL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.05-$1.28
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: लगभग 3 दिन
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4200K-पीसीएस / माह
भाग संख्या: |
0826-1जी1टी-23-एफ |
बंदरगाहों की संख्या: |
1x1 |
रफ़्तार: |
1000base-t |
नमूने: |
निःशुल्क उपलब्ध |
समकक्ष: |
LPJK0071AWNL |
आयाम: |
32.77x16.31x13.61 मिमी |
नेतृत्व किया: |
जी/जी |
परिचालन तापमान: |
0 ~ +70ºC |
पोर्ट कॉन्फ़िगरेशन: |
टैब ऊपर |
ईएमआई टैब: |
साथ |
भाग संख्या: |
0826-1जी1टी-23-एफ |
बंदरगाहों की संख्या: |
1x1 |
रफ़्तार: |
1000base-t |
नमूने: |
निःशुल्क उपलब्ध |
समकक्ष: |
LPJK0071AWNL |
आयाम: |
32.77x16.31x13.61 मिमी |
नेतृत्व किया: |
जी/जी |
परिचालन तापमान: |
0 ~ +70ºC |
पोर्ट कॉन्फ़िगरेशन: |
टैब ऊपर |
ईएमआई टैब: |
साथ |
0826-1G1T-23-F उच्च-बैंडविड्थ नेटवर्किंग उपकरणों के लिए इंजीनियर एक प्रीमियम सिंगल-पोर्ट (1x1) गीगाबिट इंटीग्रेटेड कनेक्टर मॉड्यूल (ICM) है। सभी चार डिफरेंशियल पेयर में एकीकृत कॉमन-मोड फ़िल्टरिंग के साथ एक उन्नत 12-कोर मैग्नेटिक टोपोलॉजी की विशेषता, यह टैब-अप, नॉन-पीओई कनेक्टर 125 मेगाहर्ट्ज तक अल्ट्रा-लो इंसर्शन लॉस, बेहतर ईएमआई दमन और मांग वाले वाणिज्यिक ईथरनेट हार्डवेयर के लिए 50 माइक्रो-इंच गोल्ड प्लेटिंग प्रदान करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| गति | 1000BASE-T (गीगाबिट ईथरनेट) |
| मैग्नेटिक टोपोलॉजी | 12-कोर डिज़ाइन |
| पोर्ट कॉन्फ़िगरेशन | 1×1 सिंगल पोर्ट |
| लैच ओरिएंटेशन | टैब-अप |
| ऑपरेटिंग तापमान | 0°C से +70°C |
| पीओई क्षमता | नॉन-पीओई |
| संपर्क इंटरफ़ेस | 50 μin हार्ड गोल्ड |
| ऑप्टिकल स्थिति | डुअल ग्रीन एलईडी |
| आइसोलेशन हिपॉट | 1500 Vrms |
| सोल्डर रेटिंग | 260°C अधिकतम (10s) |
| सुरक्षा अनुमोदन | UL E196366 / E169987 |
| शील्ड | कॉपर अलॉय विद ईएमआई टा |
| श्रेणी | इंजीनियरिंग पैरामीटर | तकनीकी बेंचमार्क | परीक्षण की स्थिति / नोट्स |
|---|---|---|---|
| बुनियादी पहचान | भाग संख्या (पी/एन) | 0826-1G1T-23-F | रेव. एफ सक्रिय जीवनचक्र |
| श्रृंखला का नाम | गीगाबिट मैगजैक | इंटीग्रेटेड कनेक्टर मॉड्यूल | |
| ईथरनेट और मैग्नेटिक्स | ट्रांसमिशन दर | 1000BASE-T (गीगाबिट ईथरनेट) | पिछली संगत 10/100Base-T |
| कोर आर्किटेक्चर | 12 कोर (4 डिफरेंशियल चैनल) | टीपी1, टीपी2, टीपी3, टीपी4 व्यक्तिगत फ़िल्टरिंग | |
| टर्न अनुपात (सभी चैनल) | 1CT : 1CT (±2%) | मैच्ड ट्रांसमिट और रिसीव चैनल | |
| ओपन सर्किट इंडक्टेंस (ओसीआई) | 350 μH न्यूनतम। | @ 100 kHz, 100 mVrms, 8 mA डीसी बायस | |
| इंसर्शन लॉस | 0.1–1.0 मेगाहर्ट्ज: -1.1 डीबी अधिकतम। 1.0–65 मेगाहर्ट्ज: -0.5 डीबी अधिकतम। 65–100 मेगाहर्ट्ज: -0.8 डीबी अधिकतम। 100–125 मेगाहर्ट्ज: -1.2 डीबी अधिकतम। |
विस्तारित गीगाबिट हेडरूम के लिए 125 मेगाहर्ट्ज तक मूल्यांकन किया गया | |
| रिटर्न लॉस (100 Ω रेफ.) | 0.5–40 मेगाहर्ट्ज: -18 डीबी न्यूनतम। 40–100 मेगाहर्ट्ज: -(12 + 20 लॉग(एफ/80 मेगाहर्ट्ज)) डीबी न्यूनतम। |
ऑप्टिमल रिटर्न लॉस कम पैकेट जिटर सुनिश्चित करता है | |
| कॉमन मोड से सीएम रिजेक्शन | -30 डीबी न्यूनतम। | 100 kHz–100 मेगाहर्ट्ज | |
| कॉमन मोड से डीएम रिजेक्शन | -35 डीबी न्यूनतम। | 100 kHz–100 मेगाहर्ट्ज | |
| डाइलेक्ट्रिक आइसोलेशन (हिपॉट) | 1500 Vrms न्यूनतम। | आईईईई 802.3 प्रति 100% उत्पादन जांच की गई | |
| पीओई पावर रेटिंग | नॉन-पीओई | शुद्ध डेटा लाइनें; पृथक टर्मिनेशन | |
| ऑप्टिकल (एलईडी मैट्रिक्स) | एलईडी 1 (दायां फ्रंट) | शुद्ध हरा | पिन 14 (+) एनोड / पिन 13 (-) कैथोड |
| एलईडी 2 (बायां फ्रंट) | शुद्ध हरा | पिन 16 (+) एनोड / पिन 15 (-) कैथोड | |
| एलईडी ऑप्टिकल विशेषताएँ | वीएफ = 2.2 वी विशिष्ट। λडी = 570 एनएम विशिष्ट। |
@ आईफ = 20 एमए परीक्षण की स्थिति | |
| यांत्रिक और सामग्री | माउंटिंग प्रकार | टीएचटी (थ्रू होल माउंट) | राइट एंगल / हॉरिजॉन्टल पीसीबी एग्जिट |
| लैच / टैब दिशा | टैब-अप (लैच अप) | टॉप लैच एंगेजमेंट | |
| हाउसिंग सामग्री | थर्मोप्लास्टिक पीए, काला | फ्लेमेबिलिटी रेटिंग यूएल 94वी-0 | |
| संपर्क इंटरफ़ेस प्लेटिंग | 50 माइक्रो-इंच हार्ड गोल्ड | 30 माइक्रो-इंच से अधिक निकल अंडरप्लेट | |
| शील्डिंग शेल | निकेल-प्लेटेड कॉपर अलॉय | निरंतर टॉप/साइड ईएमआई स्प्रिंग टैब के साथ | |
| सोल्डर पिन और लीड्स | टिन-कोटेड कॉपर वायर, डाय. 0.018" | ग्राउंड लीड्स 100% प्री-सोल्डर डिपेड | |
| समग्र आयाम | 32.77 मिमी (एल) × 16.31 मिमी (डब्ल्यू) × 13.61 मिमी (एच) | 1.290" (डी) × 0.642" (डब्ल्यू) × 0.536" (एच) | |
| पैनल कटआउट सिफारिश | 17.07 मिमी [0.672"] चौड़ा × 14.00 मिमी [0.551"] ऊंचा | सामने की सतह से दूरी: 2.03 मिमी [0.080"] | |
| थर्मल और विश्वसनीयता | ऑपरेटिंग तापमान | 0°C से +70°C | वाणिज्यिक तापमान प्रोफाइल |
| वेव सोल्डरिंग सीमा | 260°C अधिकतम। 10 सेकंड अधिकतम के लिए | लीड-फ्री वेव सोल्डरिंग के साथ संगत | |
| नियामक अनुपालन | नियामक अनुपालन | आरओएचएस कंप्लायंट, एफसीसी कैविटी कंप्लायंट | सीयूआरयूएस फाइल #ई196366 और #ई169987 |
| मानक पैकेजिंग | 40 पीसी / ट्रे; 10 ट्रे (400 पीसी) / मास्टर बॉक्स | ट्रे पी/एन: 0200-9999-एफ6 (टॉप) / 0200-9999-एफ7 (बॉटम) |

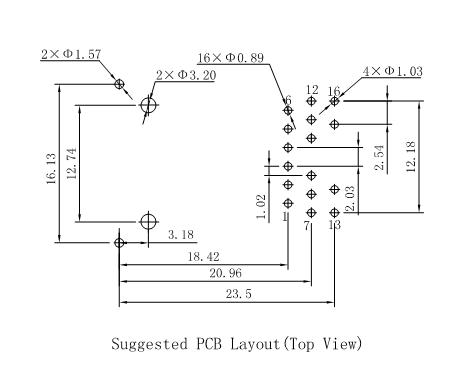

1. अनुशंसित पीसीबी होल लेआउट:
2. अनुशंसित पैनल बेज़ल कटआउट:
3. वेव सोल्डरिंग थर्मल एनवेलप:
नहीं। 0826-1G1T-23-F एक नॉन-पीओई गीगाबिट कनेक्टर है। इसे विशेष रूप से 1000BASE-T तक हाई-स्पीड डेटा ट्रांसमिशन के लिए इंजीनियर किया गया है। यदि आपके सिस्टम को पीओई या पीओई+ पावर इंजेक्शन की आवश्यकता है, तो आपको बेल फ्यूज 0826-1X1T या लिंक-पीपी एलपीजेके श्रृंखला जैसी पीओई-रेटेड श्रृंखला का चयन करना चाहिए।
12-कोर टोपोलॉजी गीगाबिट ईथरनेट के लिए आवश्यक सभी 4 डिफरेंशियल पेयर (8 कंडक्टर) में समर्पित आइसोलेशन ट्रांसफार्मर और कॉमन मोड फिल्टर को शामिल करती है। यह डिजाइन पैकेट टकराव को कम करता है, इंटर-पेयर क्रॉसस्टॉक को समाप्त करता है, और 125 मेगाहर्ट्ज तक उच्च सिग्नल इंटीग्रिटी सुनिश्चित करता है।
एलईडी 1 और एलईडी 2 दोनों मानक ग्रीन एलईडी हैं। एलईडी 1 (दायां) पिन 14 पर पॉजिटिव और पिन 13 पर ग्राउंड के साथ संचालित होता है। एलईडी 2 (बायां) पिन 16 पर पॉजिटिव और पिन 15 पर ग्राउंड के साथ संचालित होता है। दोनों में 20 एमए पर लगभग 2.2V का फॉरवर्ड वोल्टेज ड्रॉप होता है।
