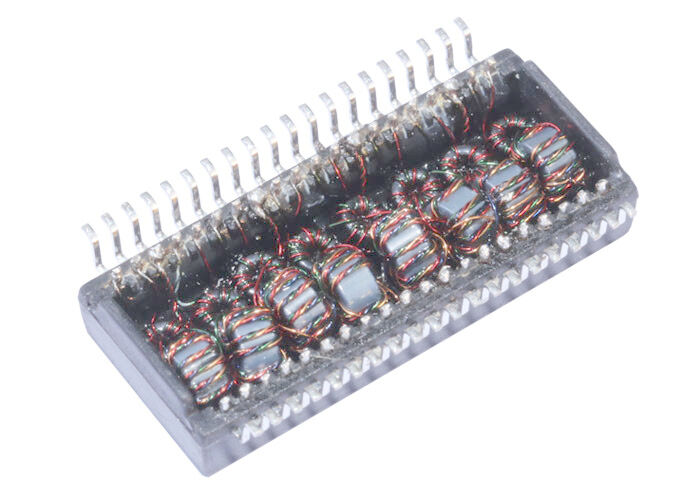

HN4263VG HN4264VG AutomDX SMT LAN ट्रांसफॉर्मर मॉड्यूल

HN4263VG HN4264VG 10/100Base-T LAN ट्रांसफार्मर अवलोकन

आवेदन

10/100Base-T SMT LAN ट्रांसफार्मर का व्यापक रूप से ईथरनेट आधारित प्रणालियों में उपयोग किया जाता हैसिग्नल अलगाव, ईएमआई दमन और प्रतिबाधा मिलानPHY और RJ45 कनेक्टर के बीच। उनके कॉम्पैक्टएसएमटी (सतह-माउंट प्रौद्योगिकी) डिजाइनउच्च घनत्व वाले पीसीबी को इकट्ठा करने और नेटवर्किंग उपकरण में विश्वसनीय प्रदर्शन की अनुमति देता है।

विशिष्ट अनुप्रयोगों में शामिल हैंः

• लैन स्विच और हबकई बंदरगाहों पर स्थिर डेटा संचरण सुनिश्चित करना।
• रूटर, गेटवे और एक्सेस पॉइंटघर और उद्यम नेटवर्क के लिए विद्युत अलगाव और शोर शमन प्रदान करें।
• औद्योगिक ईथरनेट उपकरणपीएलसी, नियंत्रक और निगरानी प्रणालियों को कठोर वातावरण में मजबूत प्रदर्शन की आवश्यकता होती है।
• नेटवर्क इंटरफ़ेस कार्ड (एनआईसी)विश्वसनीय ईथरनेट कनेक्टिविटी के लिए पीसी, सर्वर और एम्बेडेड सिस्टम में उपयोग किया जाता है।
• वीओआईपी फोन और आईपी कैमरेआवाज और वीडियो उपकरणों के लिए पोई और स्थिर ईथरनेट ट्रांसमिशन का समर्थन करें।
• स्मार्ट आईओटी उपकरणगेटवे, सेंसर और स्वचालन प्रणालियों को 10/100 एमबीपीएस कनेक्टिविटी की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्न 10/100Base-T SMT LAN ट्रांसफार्मर

110/100 बेस-टी एसएमटी लैन ट्रांसफार्मर का कार्य क्या है?
यह प्रदान करता हैगैल्वानिक अलगावईथरनेट PHY और केबल के बीच, ईएमआई को दबाता है, प्रतिबाधा से मेल खाता है, और IEEE 802.3 ईथरनेट मानकों के अनुपालन को सुनिश्चित करता है।

2. थ्रू-होल प्रकारों के बजाय SMT LAN ट्रांसफार्मर का उपयोग क्यों करें?

• छोटे पदचिह्न, आदर्श के लिएउच्च घनत्व वाले पीसीबी लेआउट
• लागत दक्षता के लिए स्वचालित पिक-एंड-प्लेस असेंबली
• कॉम्पैक्ट डिजाइनों के लिए निम्न प्रोफ़ाइल

3क्या 10/100 बेस-टी लैन ट्रांसफार्मर का प्रयोग गीगाबिट ईथरनेट के लिए किया जा सकता है?
एक 10/100 बेस-टी ट्रांसफार्मर के लिए अनुकूलित हैतेज़ ईथरनेट (10/100 एमबीपीएस)के लिएगीगाबिट ईथरनेट (1000 बेस-टी), अधिक बैंडविड्थ और अतिरिक्त घुमाव के साथ एक ट्रांसफार्मर की आवश्यकता होती है।

4. क्या एसएमटी लैन ट्रांसफार्मर पीओई (ईथरनेट पर पावर) का समर्थन करते हैं?
हाँ, कई SMT LAN ट्रांसफार्मर के साथ डिजाइन कर रहे हैंपीओई (आईईईई 802.3af/at)क्षमता,उन्हें दोनों को सुरक्षित रूप से प्रसारित करने में सक्षमडेटा और शक्तिसमाप्तएक ही ईथरनेट केबल।

5लैन ट्रांसफार्मर का चयन करते समय मुख्य मापदंड क्या हैं?

• मोड़ अनुपात(TX/RX घुमाव अनुपात)
• ओसीएल (ओपन सर्किट इंडक्टेंस)
• सम्मिलन हानि, वापसी हानि, क्रॉसस्टॉक और सीएमआर प्रदर्शन
• पीओई पावर लेवल सपोर्ट (15W, 30W, 60W आदि)
• हाई-पॉट अलगाव वोल्टेज
• परिचालन तापमान सीमा
• RoHS, IEEE 802 के अनुरूप3

6. क्या 10/100Base-T SMT LAN ट्रांसफार्मर पुराने ईथरनेट के साथ पीछे की ओर संगत हैं?
हाँ, वे दोनों का समर्थन करते हैं10 एमबीपीएसऔर100 एमबीपीएस ईथरनेट, पुराने उपकरणों के साथ संगतता सुनिश्चित करता है।

7एकीकृत एसएमटी लैन ट्रांसफार्मर के डिजाइन में क्या लाभ हैं?

• घटित घटकों की संख्या(ट्रांसफार्मर + एक पैकेज में गला घोंटने)
• विश्वसनीयता में सुधारकम संकेत मार्गों के कारण
• बेहतर ईएमआई दमनस्थिर प्रणाली प्रदर्शन के लिए
• पीसीबी स्थान का अनुकूलित उपयोगकॉम्पैक्ट डिजाइनों के लिए
