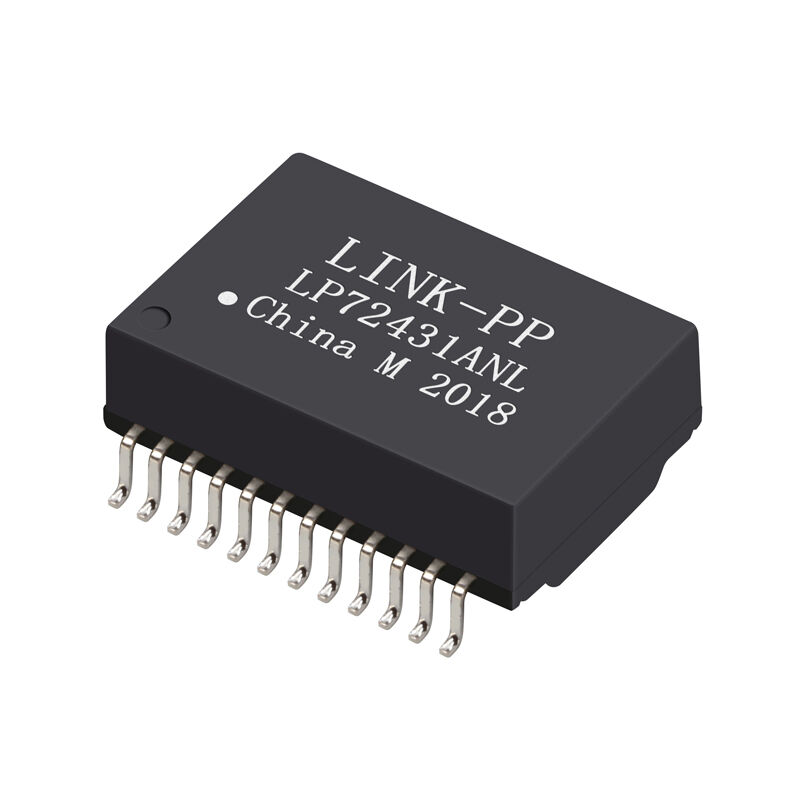

LP72431ANL PoE++ IEEE 802.3bt के लिए 10GBASE-T ट्रांसफार्मर मॉड्यूल

LP72431ANL के अनुप्रयोग और अनुपालन 10GBASE-T ट्रांसफार्मर मॉड्यूल

प्राथमिक अनुप्रयोग

• 10GBASE-T ईथरनेट सिस्टम
• PoE++ पावर सोर्सिंग उपकरण (PSE)
• पावर्ड डिवाइस (PD)
• SOHO डिवाइस (जैसे, ADSL मॉडेम)
• LAN-ऑन-मदरबोर्ड (LOM)
• ईथरनेट हब और स्विच
• एंटरप्राइज और औद्योगिक नेटवर्किंग उपकरण

मानक और प्रमाणन

• के अनुरूप IEEE 802.3bt (PoE++)
• यूएल प्रमाणित – फ़ाइल संख्या E484653
• RoHS अनुपालन

LP72431ANL यांत्रिक और पर्यावरणीय विशेषताएँ

विद्युत विनिर्देश (@25°C)

1. टर्न अनुपात

संतुलित सेंटर-टैप्ड कॉन्फ़िगरेशन PHY और केबल साइड के बीच उचित प्रतिबाधा मिलान सुनिश्चित करता है।

2. ओपन सर्किट इंडक्टेंस (OCL)

PoE++ डीसी बायस स्थितियों का समर्थन करते हुए उच्च-आवृत्ति 10G ट्रांसमिशन के लिए अनुकूलित।

3. डीसी करंट क्षमता

PoE++ उच्च-शक्ति डिलीवरी आवश्यकताओं के लिए डिज़ाइन किया गया।

4. हाई-पॉट अलगाव

प्राथमिक और द्वितीयक सर्किट के बीच प्रबलित अलगाव प्रदान करता है।

5. इंसर्शन लॉस

कम इंसर्शन लॉस विस्तारित आवृत्ति बैंडों में स्थिर 10GBASE-T आई डायग्राम प्रदर्शन का समर्थन करता है।

6. रिटर्न लॉस (न्यूनतम)

उचित प्रतिबाधा मिलान और न्यूनतम सिग्नल प्रतिबिंब सुनिश्चित करता है।

7. क्रॉसस्टॉक

8. डिफरेंशियल से कॉमन मोड रिजेक्शन

उच्च-गति ईथरनेट वातावरण में EMI और सामान्य-मोड शोर का प्रभावी दमन।

LP72431ANL 10GBASE-T PoE++ ट्रांसफार्मर मॉड्यूल डेटाशीट

LP72431ANL 10G PoE++ ट्रांसफार्मर के प्रमुख इंजीनियरिंग लाभ

• के लिए अनुकूलित 10GBASE-T उच्च-आवृत्ति प्रदर्शन
• समर्थन 1000mA निरंतर डीसी करंट PoE++ के लिए
• 1500Vrms अलगाव बढ़ी हुई सुरक्षा के लिए
• औद्योगिक तापमान रेंज (-40°C से +85°C)
• कॉम्पैक्ट 24-पिन एसएमडी पैकेज
• स्वचालित असेंबली के लिए डिज़ाइन किया गया (टेप और रील)

SMT 10G LAN ट्रांसफार्मर का सारांश

LP72431ANL एक 10GBASE-T PoE++ ट्रांसफार्मर मॉड्यूल है जो निम्नलिखित को जोड़ता है:

• उच्च-आवृत्ति सिग्नल अखंडता (1–500MHz)
• मजबूत EMI दमन
• उच्च-करंट हैंडलिंग क्षमता
• औद्योगिक तापमान विश्वसनीयता
• IEEE 802.3bt अनुपालन

यह अगली पीढ़ी के 10G ईथरनेट स्विच, औद्योगिक PoE++ उपकरण और उच्च-प्रदर्शन नेटवर्क अवसंरचना के लिए आदर्श है, जिसमें स्थिर डेटा ट्रांसमिशन और उच्च-शक्ति डिलीवरी की आवश्यकता होती है।

LP72431ANL 10G PoE++ LAN मैग्नेटिक्स अक्सर पूछे जाने वाले प्रश्न

1. LP72431ANL क्या है और यह किन अनुप्रयोगों के लिए डिज़ाइन किया गया है?

उत्तर:
LP72431ANL एक 10GBASE-T PoE++ LAN मैग्नेटिक्स ट्रांसफार्मर मॉड्यूल है जो बढ़ी हुई पावर डिलीवरी के साथ हाई-स्पीड ईथरनेट के लिए डिज़ाइन किया गया है। इसे IEEE 802.3bt (PoE++) अनुप्रयोगों का समर्थन करने के लिए इंजीनियर किया गया है, जहां 10G डेटा ट्रांसमिशन और उच्च डीसी करंट क्षमता दोनों की आवश्यकता होती है। विशिष्ट अनुप्रयोगों में एंटरप्राइज स्विच, PoE++ पावर सोर्सिंग उपकरण (PSE), पावर्ड डिवाइस (PD), और उच्च-प्रदर्शन नेटवर्किंग सिस्टम शामिल हैं।

2. LP72431ANL PoE++ अनुप्रयोगों के लिए उपयुक्त क्या बनाता है?

उत्तर:
LP72431ANL में 1000mA निरंतर @57VDC की उच्च डीसी करंट हैंडलिंग क्षमता, प्रबलित अलगाव (1500 Vrms), और अनुकूलित उच्च-आवृत्ति मैग्नेटिक्स हैं। ये विशेषताएँ सुनिश्चित करती हैं कि यह LAN लिंक पर स्थिर 10G सिग्नल अखंडता बनाए रखते हुए PoE++ पावर लोड के तहत मज़बूती से काम कर सके।

3. क्या LP72431ANL उद्योग मानकों के अनुरूप है?

उत्तर:
हाँ। LP72431ANL IEEE 802.3bt के साथ पूरी तरह से अनुपालन करता है, जो पावर डिलीवरी और ईथरनेट सिग्नलिंग प्रदर्शन दोनों के लिए PoE++ आवश्यकताओं को परिभाषित करता है। यह UL प्रमाणन (फ़ाइल संख्या E484653) रखता है और RoHS पर्यावरणीय अनुपालन तक भी झेलता है।

4. इस ट्रांसफार्मर का टर्न अनुपात क्या है?

उत्तर:
LP72431ANL ट्रांसफार्मर में सभी चैनलों के लिए 1CT : 1CT ± 5% सेंटर-टैप्ड टर्न अनुपात है। यह संतुलित कॉन्फ़िगरेशन ईथरनेट PHY और केबल के बीच उचित प्रतिबाधा मिलान सुनिश्चित करता है, जो 10GBASE-T लिंक प्रदर्शन तक भी झेलता है।

5. उच्च आवृत्ति पर क्या विद्युत प्रदर्शन की उम्मीद की जा सकती है?

उत्तर:
LP72431ANL को 1 MHz से 500 MHz तक वाइड-बैंड सिग्नल समर्थन के लिए इंजीनियर किया गया है, जिसमें कम इंसर्शन लॉस और नियंत्रित रिटर्न लॉस शामिल हैं जो 10G अनुप्रयोगों के लिए सिग्नल अखंडता को बनाए रखने में मदद करते हैं:

• इंसर्शन लॉस: 400–500 MHz तक -3.0 डीबी
• रिटर्न लॉस: प्रमुख आवृत्ति बैंडों में ≥ -18 डीबी
• क्रॉसस्टॉक: विशिष्ट -25 डीबी
• CMRR: विशिष्ट -20 डीबी

ये विनिर्देश मजबूत 10GBASE-T ट्रांसमिशन प्रदर्शन और कम EMI का समर्थन करते हैं।

6. क्या LP72431ANL औद्योगिक वातावरण में काम कर सकता है?

उत्तर:
हाँ। LP72431ANL में -40°C से +85°C की एक विस्तृत ऑपरेटिंग तापमान रेंज है, जो इसे औद्योगिक नेटवर्किंग उपकरण, बाहरी बाड़ों और थर्मल रूप से मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाती है। मॉड्यूल मानक सरफेस-माउंट रीफ्लो स्थितियों को 250°C पर 5 सेकंड के लिए तक भी झेलता है।

7. LP72431ANL किस यांत्रिक पैकेज का उपयोग करता है?

उत्तर:
LP72431ANL एक 24-पिन सरफेस माउंट डिवाइस (SMD) पैकेज में आता है जो आमतौर पर स्वचालित असेंबली के लिए टेप और रील में आपूर्ति की जाती है। कॉम्पैक्ट पैकेज मजबूत यांत्रिक स्थिरता प्रदान करते हुए बोर्ड फुटप्रिंट को मापता है।

8. LP72431ANL हस्तक्षेप और शोर दमन को कैसे संभालता है?

उत्तर:
LP72431ANL में डिफरेंशियल सिग्नलिंग और कॉमन-मोड नॉइज़ रिजेक्शन के लिए अनुकूलित एकीकृत मैग्नेटिक्स शामिल हैं। इसका डिज़ाइन कॉमन-मोड शोर और क्रॉसस्टॉक के प्रभावी दमन प्रदान करता है, जिससे उच्च-गति 10G वातावरण में EMI कम होता है और बिट-त्रुटि प्रदर्शन में सुधार होता है।

9. क्या LP72431ANL स्मार्ट होम और SOHO अनुप्रयोगों के लिए उपयुक्त है?

उत्तर:
हाँ, LP72431ANL SOHO (स्मॉल ऑफिस/होम ऑफिस) उपकरणों जैसे ADSL मॉडेम या एकीकृत LAN पोर्ट के लिए उपयुक्त है। हालांकि, इसकी उच्च-करंट क्षमता और औद्योगिक तापमान रेंज इसे विशेष रूप से एंटरप्राइज और औद्योगिक PoE++ सिस्टम में मूल्यवान बनाती है जहां प्रदर्शन और विश्वसनीयता महत्वपूर्ण है।

10. डिजाइनरों को अपने सिस्टम में LP72431ANL को कैसे मान्य करना चाहिए?

उत्तर:
डिजाइन इंजीनियरों को LP72431ANL को अपने ईथरनेट PHY, मैग्नेटिक्स और लेआउट सह-डिजाइन के हिस्से के रूप में मान्य करना चाहिए। महत्वपूर्ण जांचों में शामिल हैं:

• सिग्नल अखंडता माप (आई डायग्राम, एस-पैरामीटर)
• PoE++ लोड के तहत डीसी बायस हैंडलिंग
• प्रमुख आवृत्ति बैंडों में रिटर्न लॉस और इंसर्शन लॉस
• अलगाव और ढांकता हुआ सहन परीक्षण

इन मूल्यांकनों को मिलाकर इष्टतम सिस्टम प्रदर्शन और अनुपालन सुनिश्चित होता है।

11. एकीकृत AutoMDX का क्या लाभ है?

उत्तर:
AutoMDX क्षमता स्वचालित रूप से उपयुक्त ट्रांसमिट/रिसीव जोड़े का पता लगाकर और कॉन्फ़िगर करके नेटवर्क इंटरफ़ेस कनेक्टिविटी को सरल बनाती है। यह मैन्युअल क्रॉसओवर वायरिंग से बचाता है और सिस्टम लचीलापन बढ़ाता है।

12. मुझे पूर्ण डेटाशीट और पीसीबी फुटप्रिंट कहां मिल सकता है?

उत्तर:
विद्युत विनिर्देशों, पिन असाइनमेंट, अनुशंसित पीसीबी लेआउट और यांत्रिक चित्र के साथ पूर्ण डेटाशीट लिंक-पीपी की आधिकारिक वेबसाइट पर या अधिकृत वितरकों से संपर्क करके उपलब्ध है। तकनीकी सहायता के लिए, कृपया लिंक-पीपी बिक्री या इंजीनियरिंग प्रतिनिधियों से संपर्क करें।
