उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: H16120SCG
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$1.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: लगभग 3-5 दिन
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 5kk/महीना
विशेष विवरण: |
एच16120एससीजी |
पी/एन: |
एलपी2019एनएल |
रफ़्तार: |
10/100Base-T |
बंदरगाहों की संख्या: |
अकेला |
माउन्टिंग का प्रकार: |
भूतल माउंट (एसएमटी) |
पीओई: |
सहायता |
परिचालन तापमान: |
-40 ° C से +85 ° C से |
एमएसएल स्तर: |
3 |
DIMENSIONS: |
12.70 × 7.00 × 9.50 मिमी |
निशल्क नमूने: |
1-3 पीस उपलब्ध |
विशेष विवरण: |
एच16120एससीजी |
पी/एन: |
एलपी2019एनएल |
रफ़्तार: |
10/100Base-T |
बंदरगाहों की संख्या: |
अकेला |
माउन्टिंग का प्रकार: |
भूतल माउंट (एसएमटी) |
पीओई: |
सहायता |
परिचालन तापमान: |
-40 ° C से +85 ° C से |
एमएसएल स्तर: |
3 |
DIMENSIONS: |
12.70 × 7.00 × 9.50 मिमी |
निशल्क नमूने: |
1-3 पीस उपलब्ध |

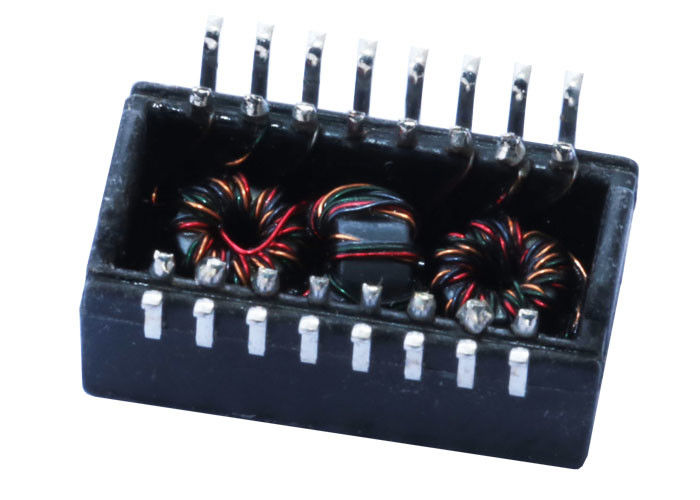

दH16120SCGएक उच्च प्रदर्शन हैPoE LAN चुंबकीय ट्रांसफार्मरईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें स्थिर सिग्नल अखंडता, उच्च अलगाव और ईथरनेट पर विश्वसनीय पावर (PoE) क्षमता की आवश्यकता होती है।IEEE 802.3at (PoE+)संगत प्रणाली और उद्यम-ग्रेड ईथरनेट स्विच, आईपी कैमरा, वायरलेस एक्सेस पॉइंट और औद्योगिक नेटवर्क उपकरण का समर्थन करता है।
एक कॉम्पैक्ट पदचिह्न और मजबूत विद्युत विशेषताओं के साथ, H16120SCG उत्कृष्ट सम्मिलन हानि, वापसी हानि,और 100 मेगाहर्ट्ज तक के पूरे ईथरनेट आवृत्ति बैंड में क्रॉसस्टॉक प्रदर्शन.
| पैरामीटर | विनिर्देश |
|---|---|
| ओपन सर्किट इंडक्टेंस (OCL) | 350 μH Min @ 100 kHz, 0.2 V, 8 mA DC Bias |
| वर्तमान क्षमता | 720 mA (IEEE 802.3at के अनुरूप) |
| रिसाव अनुनाद (LL) | 0.5 μH अधिकतम @ 100 kHz, 0.2 V |
| इंटरवाइंडिंग कैपेसिटी (सीडब्ल्यू/डब्ल्यू) | 20 पीएफ टाइप @ 100 केएचजेड, 0.2 वी |
| डीसी प्रतिरोध (डीसीआर) | 1.4 Ω अधिकतम |
| मोड़ अनुपात | 1CT:1CT (TX) / 1CT:1CT (RX) ± 2% |
| ध्रुवीयता | 1°16, 6°11 चरण में |
दH16120SCG PoE चुंबकीय LAN ट्रांसफार्मरयह एक कॉम्पैक्ट एसएमटी पैकेज में उच्च विद्युत प्रदर्शन, मजबूत अलगाव और पीओई + वर्तमान क्षमता को जोड़ती है।उद्यम और औद्योगिक नेटवर्किंग उपकरण के लिए मानकों के अनुरूप ईथरनेट चुंबकीय घटक.
