उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LP1197NL
दस्तावेज़: LP1197NL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पी/एन: |
LP1197NL |
यांत्रिक: |
12.7x9.30x6.20 मिमी |
बारी अनुपात: |
1:1 |
सहायता: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |
ओसीएल: |
350 µh मिनट |
अलगाव वोल्टेज: |
1500 वीआरएमएस |
आधार - सामग्री दर: |
10/100BASE-TX |
चैनल/पोर्ट की संख्या: |
अकेला |
पीओई: |
पीओई |
माउन्टिंग का प्रकार: |
श्रीमती |
तापमान रेंज आपरेट करना: |
0°C से +70°C |
पी/एन: |
LP1197NL |
यांत्रिक: |
12.7x9.30x6.20 मिमी |
बारी अनुपात: |
1:1 |
सहायता: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |
ओसीएल: |
350 µh मिनट |
अलगाव वोल्टेज: |
1500 वीआरएमएस |
आधार - सामग्री दर: |
10/100BASE-TX |
चैनल/पोर्ट की संख्या: |
अकेला |
पीओई: |
पीओई |
माउन्टिंग का प्रकार: |
श्रीमती |
तापमान रेंज आपरेट करना: |
0°C से +70°C |

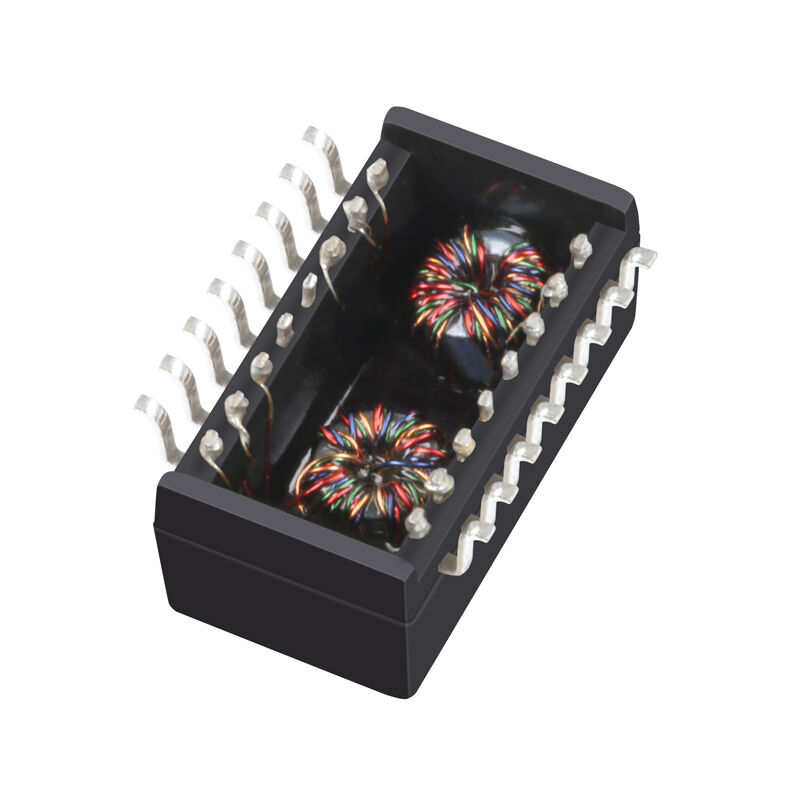

दLP1197NLहै10/100Base-TX एकल-पोर्ट PoE LAN ट्रांसफार्मर मॉड्यूलईथरनेट उपकरणों के लिए डिज़ाइन किया गया है जिनकी आवश्यकता होती हैविश्वसनीय डाटा ट्रांसमिशन और पावर ओवर ईथरनेट (PoE) दोनों का समर्थन. एक के साथ बनायाखुले फ्रेम का निर्माणऔर अनुकूलितसतह-माउंट (एसएमटी) संयोजन, LP1197NL सिग्नल अखंडता, ईएमआई दमन और घुमावदार जोड़ी ईथरनेट केबलों पर सुरक्षित बिजली वितरण सुनिश्चित करने के लिए अलगाव ट्रांसफार्मर और फ़िल्टरिंग घटकों को एकीकृत करता है।
के अनुरूपIEEE 802.3 ईथरनेट विनिर्देशऔर चित्रित1500 Vrms अलगाव, LP1197NL का व्यापक रूप से उपयोग किया जाता हैवीओआईपी उपकरण, एसओएचओ नेटवर्किंग उपकरण, लैन-ऑन-मदरबोर्ड (एलओएम) डिजाइन, ईथरनेट स्विच और पीओई सक्षम एम्बेडेड सिस्टम.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | LP1197NL |
| ट्रांसफार्मर प्रकार | लैन ट्रांसफार्मर |
| आवेदन | ईथरनेट (पीओई) |
| बंदरगाहों की संख्या | एकल पोर्ट |
| गति | 10/100 बेस-टीएक्स |
| माउंटिंग प्रकार | सतह माउंट |
| पैकेज | टेप और रील |
| निर्माण | खुला फ्रेम |
| पिन | 16 |
| प्रति बंदरगाह कोर | 2 |
| ऑटो-MDIX | हाँ |
| पैकेज की ऊंचाई | 0.244 इंच / 6.20 मिमी |
| पैकेज की लंबाई | 0.500 इंच / 12.70 मिमी |
| पैकेज की चौड़ाई | 0.366 इंच / 9.30 मिमी |
| ऑपरेटिंग तापमान | 0 °C से +70 °C तक |
|
1. टर्न अनुपात ((± 2%): |
|
|
|
TX=1CT:1CT RX=1CT:1CT |
||
|
2प्रेरण OCL: 350uH MIN |
||
|
@100KHz/0.1V,8mA DC Bias |
||
|
3सम्मिलन हानि: |
||
|
-1.2dB MAX @ 1.0-100MHz |
||
|
4वापसी हानिः |
||
|
-16dB MIN @ 1-30MHz |
||
|
-14dB MIN @ 40MHz |
||
|
-13dB MIN @ 50MHz |
||
|
-12dB MIN @ 60-80MHz |
||
|
5क्रॉस टॉक: |
||
|
-44dB MIN @ 30MHz |
||
|
-40dB MIN @ 60MHz |
||
|
-35dB MIN @ 100MHz |
||
|
6सामान्य मोड अस्वीकृतिः |
||
|
-43dB MIN @ 30MHz |
||
|
-37dB MIN @ 60MHz |
||
| -33dB MIN @ 100MHz | ||
|
7हाइपोट परीक्षणः 1500Vrms MIN |
||
मानक गैर-PoE LAN ट्रांसफार्मर के विपरीत, LP1197NL कोपीओई बिजली वितरण से जुड़े डीसी पूर्वाग्रह धाराओं को संभालनास्थिर चुंबकीय प्रदर्शन बनाए रखते हुए। इसके ट्रांसफार्मर संरचना कम से कमकोर संतृप्ति, यह सुनिश्चित करनाः
यह LP1197NL को उपयुक्त बनाता हैपीओई संचालित वीओआईपी फोन, आईपी कैमरे, एक्सेस पॉइंट और एम्बेडेड ईथरनेट डिवाइस.
दLP1197NLएक विश्वसनीय, PoE तैयार है10/100 बेस-टीएक्स लैन ट्रांसफार्मर मॉड्यूलकॉम्पैक्ट, लागत प्रभावी ईथरनेट उपकरणों के लिए बनाया गया है। मजबूत अलगाव, उत्कृष्ट ईएमआई प्रदर्शन, और सिद्ध अनुपालन के साथ, यह वीओआईपी, सोहो,और एम्बेडेड पीओई नेटवर्किंग अनुप्रयोग.
उत्तर: हाँ. LP1197NL विशेष रूप से के लिए बनाया गया हैपीओई ईथरनेट प्रणाली, सिग्नल की अखंडता बनाए रखते हुए सीसी पूर्वाग्रह धारा का समर्थन करता है।
A: LP1197NL समर्थन10 बेस-टी और 100 बेस-टीएक्सतेज़ ईथरनेट अनुप्रयोग।
उत्तर: हाँ। यह प्रदान करता है1500 Vrms अलगाव, ईथरनेट और पीओई सुरक्षा की सामान्य आवश्यकताओं को पूरा करता है।
उत्तर: हाँ। मॉड्यूल में आपूर्ति की जाती हैटेप और रील पैकेजिंगऔर मानक एसएमटी रिफ्लो प्रक्रियाओं का समर्थन करता है।
