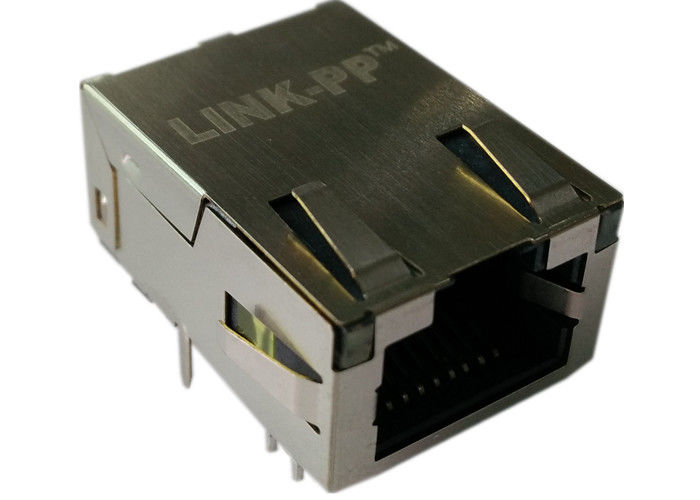

LPJK7436A98NL लो-प्रोफाइल RJ45 कनेक्टर 1000Base-T मैग्नेटिक्स के साथ

एलपीजेके7436ए98एनएल लो-प्रोफाइल आरजे45 मैगजैक अवलोकन

एलपीजेके7436ए98एनएल लो-प्रोफाइल आरजे45 कनेक्टर उच्च-घनत्व नेटवर्क अनुप्रयोगों के लिए इंजीनियर किया गया है जहां पीसीबी स्पेस प्रीमियम पर है। केवल 0.445 इंच (11.30 मिमी) की अल्ट्रा-लो पैकेज ऊंचाई के साथ, यह 1x1 साइड-एंट्री जैक मजबूत 1000 बेस-टी (गीगाबिट) ईथरनेट प्रदर्शन प्रदान करता है।

इष्टतम सिग्नल अखंडता और ईएमआई परिरक्षण सुनिश्चित करने के लिए एकीकृत मैग्नेटिक्स के साथ डिज़ाइन किया गया, यह कनेक्टर औद्योगिक ऑपरेटिंग तापमान (-40°C से +85°C) के लिए रेट किया गया है। इसमें "टैब अप" ओरिएंटेशन, सुरक्षित थ्रू-होल टेक्नोलॉजी (टीएचटी) वेव सोल्डर माउंटिंग और स्पष्ट नेटवर्क स्थिति संकेत के लिए अत्यधिक दृश्यमान नारंगी और हरे/पीले एलईडी की सुविधा है।

प्रमुख विशेषताऐं

• कनेक्टर प्रकार: इंटीग्रेटेड मैग्नेटिक्स के साथ RJ45 जैक
• पोर्ट कॉन्फ़िगरेशन: 1x1
• डेटा दर: 10/100/1000बेस-टी
• लैच ओरिएंटेशन: टैब अप
• पीसीबी माउंट कोण: साइड एंट्री, 90° कोण
• परिरक्षण: ईएमआई टैब के साथ
• एलईडी विकल्प: नारंगी और हरा/पीला
• माउंटिंग प्रकार: थ्रू-होल टेक्नोलॉजी (टीएचटी)
• सोल्डर प्रकार: वेव सोल्डर
• ऑपरेटिंग तापमान: -40°C से +85°C
• पीओई: गैर-पीओई
• लो-प्रोफाइल डिज़ाइन: कॉम्पैक्ट सिस्टम एकीकरण के लिए 11.30 मिमी ऊंचाई

मैग्नेटिक्स के साथ आरजे45 कनेक्टर के अनुप्रयोग

अपने लो-प्रोफ़ाइल फ़ुटप्रिंट और औद्योगिक तापमान रेटिंग के कारण, LPJK7436A98NL इनके लिए आदर्श RJ45 समाधान है:

• स्लिम-लाइन नेटवर्किंग उपकरण: स्विच, राउटर और गेटवे।
• औद्योगिक पीसी (आईपीसी) और एंबेडेड सिस्टम: न्यूनतम जेड-अक्ष ऊंचाई की आवश्यकता वाले मदरबोर्ड।
• IoT डिवाइस: स्मार्ट होम हब और औद्योगिक स्वचालन नियंत्रक।
• दूरसंचार: सेट-टॉप बॉक्स और नेटवर्क इंटरफ़ेस कार्ड (एनआईसी)।

एलपीजेके7436ए98एनएल लो-प्रोफाइल आरजे45 डेटाशीट

एलपीजेके7436ए98एनएल लो-प्रोफाइल आरजे45 कनेक्टर की तकनीकी विशिष्टताएँ

एलपीजेके7436ए98एनएल अक्सर पूछे जाने वाले प्रश्न

यदि आप 1000Base-T ईथरनेट डिज़ाइन के लिए एकीकृत मैग्नेटिक्स के साथ एक लो-प्रोफाइल RJ45 कनेक्टर की तलाश कर रहे हैं, तो LPJK7436A98NL कॉम्पैक्ट, उच्च-विश्वसनीयता नेटवर्किंग अनुप्रयोगों के लिए एक मजबूत फिट है।

1. LPJK7436A98NL क्या है?

एलपीजेके7436ए98एनएल एकीकृत 1000बेस-टी मैग्नेटिक्स के साथ एक लो-प्रोफाइल आरजे45 कनेक्टर है, जिसे ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें कॉम्पैक्ट आकार और विश्वसनीय प्रदर्शन की आवश्यकता होती है।

2. क्या LPJK7436A98NL गीगाबिट ईथरनेट को सपोर्ट करता है?

हाँ। यह 10/100/1000Base-T कनेक्टिविटी का समर्थन करता है, जो इसे गीगाबिट ईथरनेट अनुप्रयोगों के लिए उपयुक्त बनाता है।

3. क्या यह कनेक्टर PoE अनुप्रयोगों के लिए उपयुक्त है?

नहीं, LPJK7436A98NL को गैर-PoE के रूप में निर्दिष्ट किया गया है।

4. इस RJ45 कनेक्टर की माउंटिंग शैली क्या है?

यह साइड-एंट्री, 90° समकोण कॉन्फ़िगरेशन के साथ थ्रू-होल तकनीक (THT) का उपयोग करता है।

5. क्या LPJK7436A98NL में एलईडी संकेतक शामिल हैं?

हाँ। यह स्थिति संकेत के लिए नारंगी और हरे/पीले एलईडी विकल्पों के साथ आता है।
