उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LP5015ANL
दस्तावेज़: LP5015ANL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$0.65
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पी/एन: |
LP5015ANL |
आकार: |
13.64x18.80x5.72 मिमी |
आधार - सामग्री दर: |
1000base-t |
चैनल/पोर्ट की संख्या: |
अकेला |
पीओई: |
गैर |
माउन्टिंग का प्रकार: |
श्रीमती |
बारी अनुपात: |
1:1 |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
पी/एन: |
LP5015ANL |
आकार: |
13.64x18.80x5.72 मिमी |
आधार - सामग्री दर: |
1000base-t |
चैनल/पोर्ट की संख्या: |
अकेला |
पीओई: |
गैर |
माउन्टिंग का प्रकार: |
श्रीमती |
बारी अनुपात: |
1:1 |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |

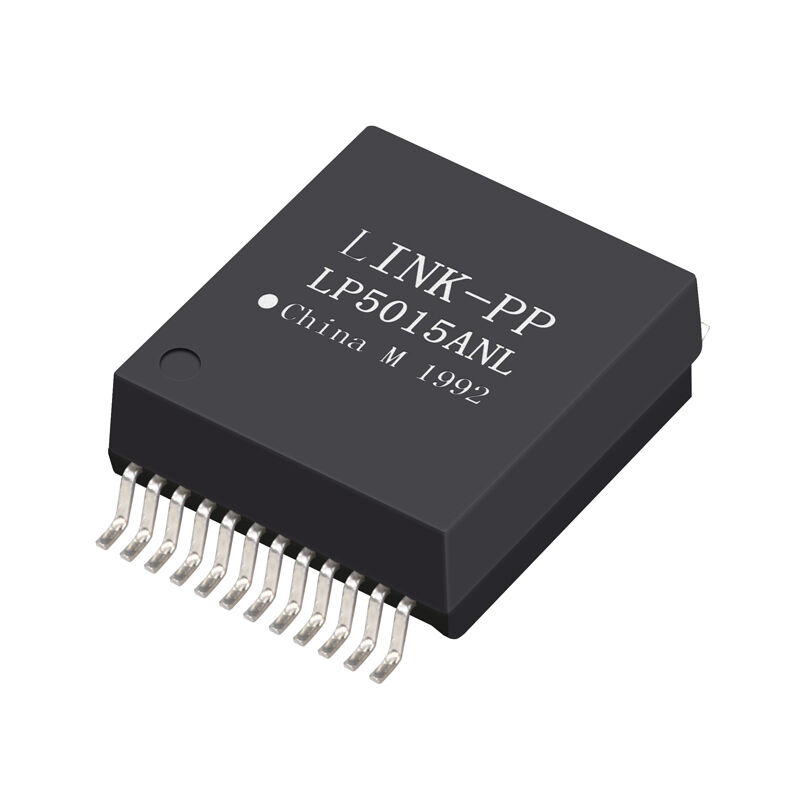

लिंक-पीपी द्वारा एलपी5015एएनएल 1000 बेस-टी गीगाबिट ईथरनेट ट्रांसफार्मर मॉड्यूल का स्रोत। 1500Vrms आइसोलेशन के साथ औद्योगिक ग्रेड SMD LAN मैग्नेटिक्स। UL और RoHS अनुरूप।
LINK-PP द्वारा निर्मित LP5015ANL, एक प्रीमियम-ग्रेड सिंगल पोर्ट गीगाबिट ईथरनेट ट्रांसफार्मर है जिसे आधुनिक नेटवर्किंग उपकरणों की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया है। अत्यधिक विश्वसनीय SMD LAN आइसोलेशन मॉड्यूल के रूप में, यह 10/100/1000BASE-T अनुप्रयोगों के लिए IEEE 802.3 मानकों का पूरी तरह से अनुपालन करता है। एक मजबूत 24-पिन सरफेस माउंट (एसएमडी/एसएमटी) पैकेज और औद्योगिक-ग्रेड ऑपरेटिंग तापमान क्षमताओं (-40C से +85C) की विशेषता के साथ, एलपी5015एएनएल मिशन-महत्वपूर्ण नेटवर्क संचार के लिए इष्टतम सिग्नल अखंडता, उत्कृष्ट ईएमआई दमन और उच्च-वोल्टेज अलगाव सुनिश्चित करता है।
-उच्च-प्रदर्शन गीगाबिट कनेक्टिविटी:1000 बेस-टी ट्रांसमिशन के लिए तैयार किया गया 4-चैनल डिज़ाइन।
-औद्योगिक ग्रेड विश्वसनीयता:-40C से +85C तक के चरम वातावरण में निर्बाध रूप से काम करता है।
-सुरक्षा एवं अनुपालन:1500Vrms हिपोट आइसोलेशन, UL E484635 प्रमाणित, और RoHS अनुरूप।
-स्वचालित विनिर्माण के लिए अनुकूलित:SMD-24 पैकेज 250C पीक रिफ्लो सोल्डरिंग के साथ संगत है।
| भाग संख्या | एलपी5015एएनएल |
| उत्पादक | लिंक-पीपी इंटेल टेक्नोलॉजी कंपनी लिमिटेड |
| प्रोडक्ट का नाम | 1000 बेस-टी ट्रांसफार्मर मॉड्यूल |
| उत्पाद का प्रकार | सिंगल पोर्ट गीगाबिट ईथरनेट ट्रांसफार्मर / एसएमडी लैन आइसोलेशन मॉड्यूल |
| नेटवर्क मानक | आईईईई 802.3 10/100/1000बेस-टी |
| पोर्ट कॉन्फ़िगरेशन | सिंगल पोर्ट (गीगाबिट के लिए 4 चैनल) |
| पैकेज प्रकार | एसएमडी-24 |
| माउंटिंग स्टाइल | सरफेस माउंट (एसएमडी/एसएमटी) |
| पिन गिनती | 24 पिन (डेटाशीट में सुझाया गया पैड लेआउट) |
| परिचालन तापमान | -40C से +85C (औद्योगिक ग्रेड) |
| अनुपालन | आरओएचएस (2011/65/ईयू) |
| सुरक्षा प्रमाणीकरण |
यूएल फाइल नंबर E484635 |
| पैरामीटर | आवश्यकताएं | परीक्षण की स्थितियाँ |
| अनुपात बदल जाता है | 1CT:1CT +/- 5% | ट्रांसमीटर और रिसीवर |
| ओपन सर्किट इंडक्शन (ओसीएल) | न्यूनतम 350uH | 100KHz पर, 8mA DC बायस के साथ 100mV |
| निविष्ट वस्तु का नुकसान | -1.2 डीबी अधिकतम | 1-100MHz |
| वापसी हानि | -16 डीबी न्यूनतम | 1-30 मेगाहर्ट्ज |
| वापसी हानि | -14 डीबी न्यूनतम | 30-60 मेगाहर्ट्ज |
| वापसी हानि | -12 डीबी न्यूनतम | 60-80 मेगाहर्ट्ज |
| वापसी हानि | -10 डीबी न्यूनतम | 80-100MHz |
| क्रॉसस्टॉक | -30 डीबी न्यूनतम | 1-100MHz |
| सामान्य मोड अस्वीकृति (सीएमआर) | -30 डीबी न्यूनतम | 1-100MHz |
| अलगाव वोल्टेज (हिपोट) | 1500 वीआरएमएस |
LINK-PP द्वारा निर्मित LP5015ANL, एक प्रीमियम-ग्रेड सिंगल पोर्ट गीगाबिट ईथरनेट ट्रांसफार्मर है जिसे आधुनिक नेटवर्किंग उपकरणों की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया है। अत्यधिक विश्वसनीय SMD LAN आइसोलेशन मॉड्यूल के रूप में, यह 10/100/1000BASE-T अनुप्रयोगों के लिए IEEE 802.3 मानकों का पूरी तरह से अनुपालन करता है। एक मजबूत 24-पिन सरफेस माउंट (एसएमडी/एसएमटी) पैकेज और औद्योगिक-ग्रेड ऑपरेटिंग तापमान क्षमताओं (-40C से +85C) की विशेषता के साथ, एलपी5015एएनएल मिशन-महत्वपूर्ण नेटवर्क संचार के लिए इष्टतम सिग्नल अखंडता, उत्कृष्ट ईएमआई दमन और उच्च-वोल्टेज अलगाव सुनिश्चित करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| पैकेज प्रकार | एसएमडी-24 |
| माउंटिंग विधि | सतही माउंट |
| पिन गिनती | 24 |
| पीसीबी लेआउट | अनुशंसित पैड लेआउट उपलब्ध है |
| अधिकतम पुनर्प्रवाह तापमान | 5 सेकंड के लिए 250°C |
चुंबकीय अलगाव और सिग्नल कंडीशनिंग प्रदान करने के लिए ईथरनेट PHY और RJ45 कनेक्टर के बीच LP5015ANL स्थापित किया गया है।
ईथरनेट PHY │ विभेदक जोड़े │ LP5015ANL 1000 बेस-टी ट्रांसफार्मर मॉड्यूल │ RJ45 कनेक्टर │ CAT5e / CAT6 केबल
ट्रांसफार्मर कार्य करता है:
LP5015ANL एक सिंगल पोर्ट गीगाबिट ईथरनेट ट्रांसफार्मर है जिसका उपयोग ईथरनेट PHY और RJ45 कनेक्टर के बीच गैल्वेनिक अलगाव, प्रतिबाधा मिलान, सिग्नल कपलिंग और ईएमआई दमन प्रदान करने के लिए किया जाता है।
हाँ। इसे IEEE 802.3 के अनुरूप डिज़ाइन किया गया है10/100/1000बेस-टीईथरनेट इंटरफ़ेस.
ट्रांसफार्मर की विशेषता है a1CT:1CT ±5%टर्न अनुपात, गीगाबिट ईथरनेट संचार के लिए संतुलित अंतर सिग्नलिंग प्रदान करता है।
न्यूनतम350μH ओपन सर्किट इंडक्शनईथरनेट PHY आवश्यकताओं का अनुपालन सुनिश्चित करता है, कम-आवृत्ति प्रदर्शन में सुधार करता है, और स्थिर सिग्नल ट्रांसमिशन बनाए रखने में मदद करता है।
मॉड्यूल ऑफर करता है1500Vrms ढांकता हुआ अलगाव, ईथरनेट उपकरण को विद्युत क्षणिक और जमीनी संभावित अंतर से बचाना।
विशिष्ट अनुप्रयोगों में SOHO ADSL मॉडेम, LAN-ऑन-मदरबोर्ड (LOM), ईथरनेट स्विच, राउटर, औद्योगिक नियंत्रक, IP कैमरे, वायरलेस एक्सेस पॉइंट, IoT गेटवे और एम्बेडेड नेटवर्किंग उपकरण शामिल हैं।
हाँ। इसका-40°C से +85°Cऑपरेटिंग तापमान रेंज इसे औद्योगिक स्वचालन, फैक्ट्री नेटवर्किंग, परिवहन और अन्य कठोर-पर्यावरण ईथरनेट अनुप्रयोगों के लिए उपयुक्त बनाती है।
हाँ। LP5015ANL इसका अनुपालन करता हैआरओएचएस 2011/65/ईयूपर्यावरण नियमों और यूएल के तहत मान्यता प्राप्त हैफ़ाइल संख्या E484635.
