मैग्नेटिक्स के साथ 74 99010441 आरजे 45 कनेक्टर, वेब-आरजे 45 लैन 10/100 बेसेट एलपीजे 4252 एफ 86 एनएल

मैग्नेटिक्स के साथ 74 99010441 आरजे 45 कनेक्टर, वेब-आरजे 45 लैन 10/100 बेसेट एलपीजे 4252 एफ 86 एनएल

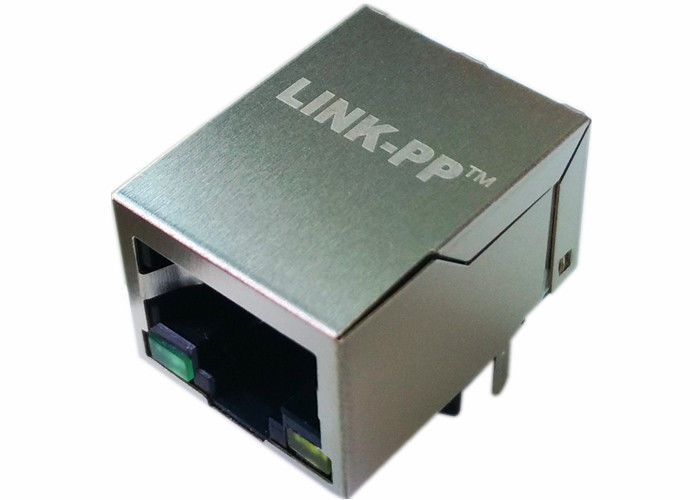

1. लिंक-पीपी एलपीजे 4252 एफ 86 एनएल मैग्नेटिक्स आरजे 45 जैक्स
2. क्रॉस वुर्थ 74 99010441
3. आरजे -45 को एफसीसी मानक से मेल खाना चाहिए।
4. IEEE802.3u मानकों की आवश्यकता का पालन करता है।
5. आरजे -45 कनेक्टर ट्रांसफॉर्मर / प्रतिबाधा प्रतिरोधी / उच्च वोल्टेज संधारित्र के साथ एकीकृत है।
6. 6. यूटीपी -5 केबल पर 10/100 बेस ट्रांसमिशन के लिए डिज़ाइन करें।
7. आरओएचएस आवश्यकताओं के साथ अनुपालन।


1. टर्न अनुपात (± 3%):
(P1-P2) :( J1-J2) = 1: 1
(पी 3-पी 6) :( जे 3-J6) = 1: 1
2. अधिष्ठापन: 350uH न्यूनतम
@ 0.1V, 0.1 मेगाहर्ट्ज, 8 एमए डीसी बाईस
3. प्रविष्टि नुकसान:
0.3-100 मेगाहर्ट्ज: -1.0 डीबी मैक्स
4. वापसी नुकसान (डीबी न्यूनतम @ 100Ω):
1-10MHz: -20 10-30MHz: -16
30-60MHz: -12 60-80MHz: -10
5. क्रॉस टॉक:
1-30 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. सामान्य मोड अस्वीकृति
1-50 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7. हिप्पोट: 1500Vrms न्यूनतम
8. तापमान का तापमान: -40 ℃ ~ + 85 ℃।
