मल्टी-पोर्ट और सिंगल-पोर्ट RJ45 कनेक्टर — इंजीनियरिंग खरीद के लिए एक तकनीकी मार्गदर्शिका

परिचय

उच्च-विश्वसनीयता नेटवर्किंग इंस्टॉलेशन के लिए—स्विच, एम्बेडेड बोर्ड, औद्योगिक राउटर—के लिए चुनाव सिंगल-पोर्ट और मल्टी-पोर्ट RJ45 कनेक्टर्स सीधे डिज़ाइन घनत्व, BOM सरलता, EMI प्रदर्शन और PoE क्षमता को प्रभावित करता है। LINK-PP गति, मैग्नेटिक्स एकीकरण, परिरक्षण और थर्मल सहनशक्ति के लिए इंजीनियर विकल्पों के साथ दोनों श्रेणियां प्रदान करता है।

1. सिंगल-पोर्ट RJ45 कनेक्टर्स

उपयोग केस और डिज़ाइन एकीकरण

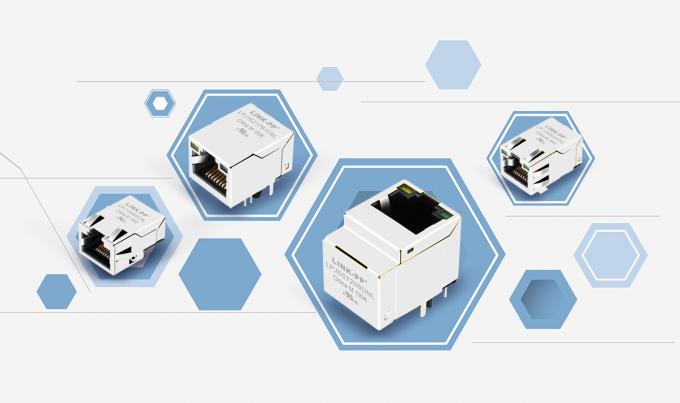

सिंगल-पोर्ट (1×1) RJ45 मॉडजैक/मैगजैक उन अनुप्रयोगों के लिए उपयुक्त हैं जिनमें अलग-अलग ईथरनेट पोर्ट हैं—उदाहरण के लिए, विकास बोर्ड, गेटवे और सिंगल-चैनल डिवाइस। LINK-PP का पोर्टफोलियो 10/100Base-T, 1000Base-T और उभरते 2.5G–10GBase-T रेटिंग को कवर करता है

सामान्य विशेषताएं:

• 8P8C डिज़ाइन, टैब-अप/डाउन, THT या SMT
• वैकल्पिक परिरक्षण, LED गतिविधि संकेतक, ऑटो-MDIX
• औद्योगिक ऑपरेटिंग रेंज +85°C या उससे अधिक तक
• एम्बेडेड मैग्नेटिक्स के माध्यम से मजबूत अलगाव, विश्वसनीय सिग्नल

​

2. मल्टी-पोर्ट RJ45 कनेक्टर्स

पोर्ट कॉन्फ़िगरेशन और घनत्व

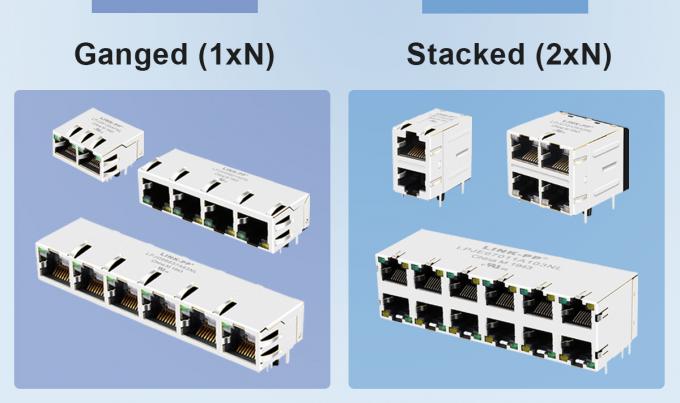

LINK-PP के मल्टी-पोर्ट एरे में सिंगल-रो (1×2,1×3,1×4, 1×6, 1×8) और स्टैक्ड डुअल-रो (2×1, 2×2, 2×4, 2×6, 2×8) विकल्प शामिल हैं—एक कॉम्पैक्ट फ़ुटप्रिंट में 16 तक ईथरनेट पोर्ट का समर्थन करते हैं

डिज़ाइन मार्गदर्शन और व्यापक विनिर्देश

LINK-PP के डिज़ाइन गाइड के अनुसार:

• 10GBase-T और HDBase-T तक की गति का समर्थन करता है
• उपलब्ध PoE विकल्प: नॉन-PoE, PoE, PoE+, PoE++, 2-पेयर या 4-पेयर
• माउंट प्रकार: थ्रू-होल, SMT, पिन-इन-पेस्ट, प्रेस-फिट
• डिज़ाइन आवश्यकताओं के अनुसार परिरक्षण और LED वैकल्पिक
• ऑपरेटिंग तापमान ग्रेड: 0°C/+70°C, −40°C/+85°C, −55°C/+105°C

3. तुलना तालिका: सिंगल-पोर्ट बनाम मल्टी-पोर्ट

4. डिज़ाइन और खरीद विचार

• गति समर्थन: आवश्यक ईथरनेट क्लास के आधार पर चुनें (उदाहरण के लिए, 10Base-T, 100Base-TX, 1000Base-T, 2.5GBase-T, 5GBase-T, 10GBase-T)
• PoE आवश्यकताएँ: समर्थन नॉन-PoE, PoE, PoE+, PoE++, 2pr PoE, 4pr PoE IEEE 802.3af/at मानकों को पूरा करते हैं
• थर्मल और पर्यावरणीय विनिर्देश: औद्योगिक बोर्डों के लिए, −40°C या उससे कम पर रेट किए गए पुर्जों का चयन करें।
• EMI प्रबंधन: उच्च गति वाले लिंक का उपयोग करते समय या शोर वाले वातावरण में परिरक्षित मॉड्यूल की अनुशंसा की जाती है।
• माउंटिंग स्टाइल और लेआउट: THT बनाम SMT vs THR, टैब-डाउन/अप, लैच स्टाइल, बोर्ड रिटेंशन पोस्ट—PCB असेंबली प्रवाह और यांत्रिक स्थिरता के लिए अनुकूलन करें।
• अनुपालन और विश्वसनीयता: सभी RJ45 कनेक्टर्स विश्वसनीय परिनियोजन के लिए RoHS, UL, ISO प्रमाणपत्रों का समर्थन करते हैं।

निष्कर्ष

के लिए प्रोजेक्ट लीड और खरीद इंजीनियर चिप-टू-बोर्ड नेटवर्क एकीकरण की योजना बना रहे हैं:

1. उपयोग सिंगल-पोर्ट RJ45 कनेक्टर्स जब व्यक्तिगत पोर्ट, लचीला लेआउट और उच्च थर्मल सहनशीलता प्राथमिकताएं हों।
2. चुनें मल्टी-पोर्ट RJ45 मॉड्यूल उच्च-घनत्व डिज़ाइन और सुव्यवस्थित असेंबली के लिए—विशेष रूप से स्विच, राउटर या मल्टी-पोर्ट एम्बेडेड सिस्टम में।
3. घटकों का चयन करते समय गति, PoE समर्थन, परिरक्षण, LED कॉन्फ़िगरेशन, बोर्ड फ़ुटप्रिंट और पर्यावरणीय रेटिंग का मूल्यांकन करें।
4. LINK-PP का उत्पाद पोर्टफोलियो पेशेवर-ग्रेड अनुप्रयोगों के लिए अच्छी तरह से अनुकूल है जिसमें सत्यापित डेटाशीट और अनुपालन प्रमाणपत्र हैं

यदि आपको अनुरूप मॉडल तुलना या BOM-अनुकूलित भाग चयन अनुशंसाओं की आवश्यकता है, तो हमें’आगे सहायता करने में खुशी होगी.
