उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO9001,SGS,UL,CE,REACH
मॉडल संख्या: HFJ11-RP26E-L12RL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: पैकेज: 60 पीसी 1 ट्रे में, 22 ट्रे जो 37 * 30 * 30 सेमी है, 1 दफ़्ती में 10 किलोग्राम (1320 पीसीएस)
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
भाग संख्या: |
HFJ11-RP26E-L12RL |
विशिष्टता: |
HFJ11-RP26E-L12RL |
क्रॉस और डेटापत्रक: |
LPJ0104GENL |
apllication: |
10/100 बेस-टी आरजे 45 |
मूल मुनाफ़ेक्टेर: |
लिंक-पीपी |
प्रोजेक्ट एप्लीकेशन: |
पीसीबी बोर्ड डिजाइन |
भाग संख्या: |
HFJ11-RP26E-L12RL |
विशिष्टता: |
HFJ11-RP26E-L12RL |
क्रॉस और डेटापत्रक: |
LPJ0104GENL |
apllication: |
10/100 बेस-टी आरजे 45 |
मूल मुनाफ़ेक्टेर: |
लिंक-पीपी |
प्रोजेक्ट एप्लीकेशन: |
पीसीबी बोर्ड डिजाइन |

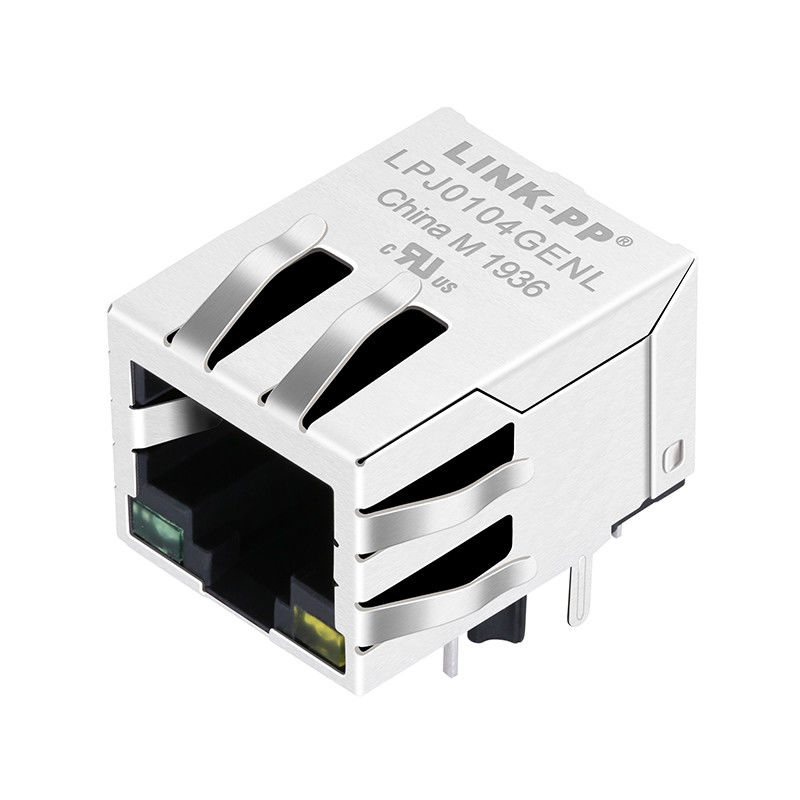

सिंगल पोर्ट आरजे 45 कनेक्टर 10/100 बेस-टी इंटीग्रेटेड मैग्नेटिक्स और पीओई, ग्रीन / पीला एलईडी, टैब डाउन, आरओएचएस | |
लिंक-पीपी भाग संख्या | LPJ0104GENL |
हेलो भाग संख्या | HFJ11-RP26E-L12RL |
आवेदन-लैन | ईथरनेट (PoE) |
AutomDX | हाँ |
बीएसटी सर्किट | हाँ |
विन्यास आरएक्स | टी, सी |
कॉन्फ़िगरेशन TX | टी, सी |
मेलिंग एरिया चढ़ाना से संपर्क करें | गोल्ड 6u "/ 15u" / 30u " |
प्रति पोर्ट कोर | 4 |
डायोड | कोई डायोड नहीं |
एलईडी विकल्प | हरा पीला |
कुंडी | नीचे टैब्स |
बंदरगाहों की संख्या | 1X1 |
पीसीबी | FR4 |
पीसीबी माउंट कोण | साइड एंट्री |
पीसीबी बनाए रखने की पोस्ट | टी पोस्ट |
पैकेज ऊंचाई (इंच) | 0.531 |
पैकेज ऊंचाई (मिमी) | 13.50 |
पैकेज की लंबाई (इंच) | 0.839 |
पैकेज की लंबाई (मिमी) | 21.30 |
पैकेज चौड़ाई (इंच) | 0.626 |
पैकेज चौड़ाई (मिमी) | 15.90 |
पिन प्रकार | THT SOLDER |
RoHS कॉम्प्लाइंट | YES-RoHS-5 सोल्डर निष्पादन में अग्रणी के साथ |
खोज | हाँ |
शील्ड ईएमआई टैब | साथ में |
गति | 10/100 आधार-टी |
तापमान | 0 से 70 ℃ |
अनुपात आरएक्स बदलता है | 1CT: 1CT |
अनुपात TX बदल जाता है | 1CT: 1CT |
एचएफजे 11-आरपी 26 ई-एल 12RL पीओई आरजे 45 कनेक्टर एलपीजे0104 जीएनएल 10/100 बेस-टी फास्टजैक सीसीटीवी
सामान्य आवश्यकताएँ
1 योग्यता:
इस विनिर्देश के तहत प्रस्तुत कनेक्टर योग्यता परीक्षा को पूरा करने में सक्षम होंगे
यहां निर्दिष्ट आवश्यकताओं।
2 सामग्री:
2.1 प्लास्टिक हाउसिंग: UL94V-0
2.2 संपर्क: कॉपर मिश्र धातु
2.3 शील्ड: कॉपर मिश्र धातु
3 समाप्त करें:
3.1 संपर्क: गोल्ड चुनिंदा चढ़ाया
3.2 संपर्क: निकल सभी खत्म हो गया
3.3 संपर्क सोल्डर पूंछ के लिए संदर्भ ग्राहक ड्राइंग
3.4 शील्ड: टिन या निकल सभी पर चढ़ाया
4 डिजाइन और निर्माण:
कनेक्टर डिजाइन, निर्माण और भौतिक आयामों के बारे में निर्दिष्ट होंगे जैसा कि निर्दिष्ट है
लागू उत्पाद ड्राइंग और टीआईए 10 9 6। इस विनिर्देश के बीच संघर्ष के मामले में और
उत्पाद चित्र, चित्रों को प्राथमिकता दी जाएगी। 50 मिनट (1.27 मिमी) सोना मढ़वाया
टीआईए 10 9 6 विनिर्देशों के अनुरूप कनेक्टर।
उत्पाद की 5 परीक्षा:
कनेक्टर उत्पाद चित्रों और आंतरिक कारीगरी के सभी निर्दिष्ट आयामों को पूरा करेंगे
मानकों। क्रैकिंग, चिप्सिंग, दूषित या ढीले हिस्सों का कोई सबूत नहीं होगा
अप्रत्याशित आंखों के लिए, बिना आवर्धन के निरीक्षण किया।
6 रेटिंग:
6.1 वर्तमान: 1.5 एम्पियर अधिकतम 25 डिग्री सेल्सियस पर
6.2 वोल्ट: 150 वीएसी अधिकतम
7 मीटिंग / अनमेटिंग ऑपरेशंस की न्यूनतम संख्या:
7.1 प्रदर्शन स्तर 1: 750 चक्र
7.2 प्रदर्शन स्तर 2: 2500 चक्र
केबल पुनर्मूल्यांकन की न्यूनतम संख्या 8:
8.1 आवेदन चित्रों का संदर्भ लें
मुख्य ग्राहक
टीआई, इंटेल, सैमसंग, फ्लेक, जैबिल, फ्लेक्सट्रॉनिक्स, साइप्रस, फ्रीस्केल, ईकेएफ ....... के लिए डिज़ाइन
टर्मिनल उपयोगकर्ता के लिए आवेदन
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम, कॉल सेंटर समाधान, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआईपी गेटवे सेटअप, सीमा गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच जैसे नेटवर्किंग और संचार उपकरणों के लिए प्रयुक्त ...
प्रतिस्पर्धात्मक लाभ
18 साल का उत्पादन अनुभव,
2600 कर्मचारी,
100% परीक्षण
लचीला वितरण समय
ईएमएस आवेदन
निर्मित फ्लेक्सिबल पीसीबी असेंबली; कठोर-फ्लेक्सिबल पीसीबी असेंबली; माइक्रोइलेक्ट्रॉनिक, फ्लिप चिप; Microelectronic, बोर्ड पर चिप; ऑप्टोइलेक्ट्रॉनिक असेंबली; आरएफ / वायरलेस असेंबली; होल असेंबली के माध्यम से; भूतल माउंट असेंबली; सिस्टम असेंबली; प्रिंटेड सर्किट बोर्ड संयोजन
