उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO 9001,ISO 14001,UL,SGS,REACH168
मॉडल संख्या: LPJG0926HENL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50pcs, निः शुल्क नमूना उपलब्ध है
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: 50 पीसी / 1 लीटर, 20 ट्रे / 1 गत्ते का डिब्बा, 32 * 30 * 31 सेमी, 8KGS (1000 पीसी) / 1 गत्ते का डिब्
प्रसव के समय: जितनी जल्दी हो सके
भुगतान शर्तें: TT,NET30/60/90 दिन, L/C
आपूर्ति की क्षमता: प्रति माह 6000 हजार पीसीएस
कनेक्टर लिंग: |
RJ45 महिला जैक |
गति: |
1000 बेस-टी |
पीओई+: |
समर्थन |
स्थिति सूचक प्रकार: |
एलईडी |
ताला यांत्रिक: |
टैब नीचे |
मॉड्यूलर जैक और प्लग इंटरफेस प्रकार: |
RJ45 इंटीग्रेटेड मैग्नेटिक्स के साथ |
पोर्ट कॉन्फ़िगरेशन: |
सिंगल पोर्ट |
पोर्ट मैट्रिक्स कॉन्फ़िगरेशन: |
1 एक्स 1 |
न्यूनतम ऑपरेटिंग तापमान: |
0 ℃ |
अधिकतम ऑपरेटिंग तापमान: |
70 ℃ |
अभिविन्यास: |
90° कोण (दाएं) |
पीसीबी माउंट प्रकार: |
साइड एंट्री |
कनेक्टर लिंग: |
RJ45 महिला जैक |
गति: |
1000 बेस-टी |
पीओई+: |
समर्थन |
स्थिति सूचक प्रकार: |
एलईडी |
ताला यांत्रिक: |
टैब नीचे |
मॉड्यूलर जैक और प्लग इंटरफेस प्रकार: |
RJ45 इंटीग्रेटेड मैग्नेटिक्स के साथ |
पोर्ट कॉन्फ़िगरेशन: |
सिंगल पोर्ट |
पोर्ट मैट्रिक्स कॉन्फ़िगरेशन: |
1 एक्स 1 |
न्यूनतम ऑपरेटिंग तापमान: |
0 ℃ |
अधिकतम ऑपरेटिंग तापमान: |
70 ℃ |
अभिविन्यास: |
90° कोण (दाएं) |
पीसीबी माउंट प्रकार: |
साइड एंट्री |

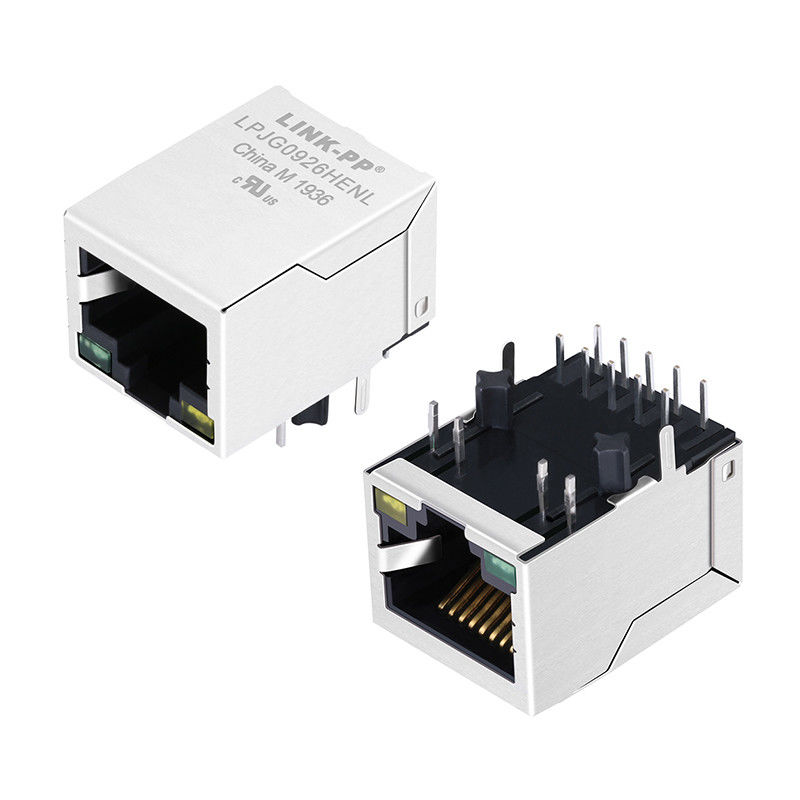

मजबूत निर्माण और उन्नत सुविधाओं के साथ, LPJG0926HENL विश्वसनीयता और कुशल डेटा संचरण प्रदान करता हैः
1मैगजैक एक आरजे45 महिला जैक है, जो एक विश्वसनीय और सुरक्षित कनेक्शन प्रदान करता है।
2. उच्च गति नेटवर्क वातावरण के लिए 1000 बेस-टी गति पर डेटा हस्तांतरण का समर्थन करता है.
3यह PoE+ संगत है, जिससे यह कनेक्टेड उपकरणों को डेटा और पावर दोनों वितरित कर सकता है।
4एलईडी से लैस यह कनेक्टर दृश्य स्थिति संकेतक प्रदान करता है।
5टैब-डाउन लॉक डिजाइन स्थापना और रखरखाव को सरल बनाता है।
6इस कनेक्टर में चुंबकत्व है जो सिग्नल को फ़िल्टर करने और अलग करने में मदद करता है।
7. एक 1 X 1 पोर्ट मैट्रिक्स विन्यास के साथ, यह एक एकल कनेक्शन बिंदु के लिए डिज़ाइन किया गया है.
8LPJG0926HENL 0°C से 70°C तक काम करता है, जिससे यह विभिन्न वातावरणों के लिए उपयुक्त है।
ट्रांसफार्मर के साथ आरजे45 कनेक्टर डेटा ट्रांसमिशन में महत्वपूर्ण भूमिका निभाते हैं। इन कनेक्टरों का उपयोग हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन और एक्सडीएसएल मॉडम में किया जाता है।
ये कनेक्टर आधुनिक संचार प्रणालियों में डेटा संचरण की सुविधा प्रदान करते हैं। उदाहरण के लिए, यह कई उपकरणों को नेटवर्क स्विच से कनेक्ट करने की अनुमति देता है। कंप्यूटर मदरबोर्ड में,LPJG0926HENL वायर्ड इंटरनेट कनेक्शन सक्षम करता हैएसडीएच और पीडीएच आरजे45 मैग जैक के साथ नेटवर्क पर आवाज और डेटा प्रसारित करते हैं। इसके अतिरिक्त, वॉयस-ओवर आईपी (वीओआईपी) संचार स्पष्ट और निर्बाध सुनिश्चित किया जाता है।xDSL मॉडेम मैगजैक के माध्यम से उच्च गति इंटरनेट सेवाएं प्रदान करते हैंये कनेक्टर स्थिर और तेज़ इंटरनेट कनेक्शन बनाए रखने के लिए आवश्यक हैं।
अवलोकन | पीओई+ अनुप्रयोग के लिए चुंबक के साथ आरजे45 कनेक्टर |
---|---|
लिंक-पीपी भाग संख्या | LPJG0926HENL |
घुमाव अनुपात (TX) | 1CT:1CT |
घुमाव अनुपात (RX) | 1CT:1CT |
इंडक्टेंस ओसीएल |
100KHz/0.1V पर 350uH MIN, 8mA DC Bias |
सम्मिलन हानि |
-1.0 डीबी मैक्स 1-100 मेगाहर्ट्ज पर |
रिटर्न हानि |
- 16dB MIN 1-40MHz पर |
क्रॉस टॉक | - 1-100 पर 30dB MINमेगाहर्ट्ज |
सामान्य मोड अस्वीकृति | - 1-100MHz पर 30dB MIN |
हाइपोट परीक्षण | 1500Vrms MIN |
डीसीआर | 1.2Ω अधिकतम |
कनेक्टर की लंबाई | 21.25 मिमी/0.8 इंच |
कनेक्टर चौड़ाई | 15.93 मिमी/0.627 इंच |
कनेक्टर ऊंचाई |
13.03 मिमी/0.524 इंच |
चरम तापमान | 260±5°C |
संपर्क कोटिंग | सोना 6 "यू", सोना 15 "यू" |
ईएमआई टैब | बिना |
प्रदर्शन श्रेणी | कैट 5 |
समाप्ति शैली | सोल्डर |
वर्तमान रेटिंग | 8 एमए |
एलईडी संकेतक रंग | हरा (बाएं) और पीला (दाएं) |
पैकेजिंग | ट्रे |
संपर्क कोटिंग | संपर्क क्षेत्र में सोने के 6 माइक्रो-इंच मिनट. |
लिंक-पीपी उत्पादन के हर चरण में मानकों के अनुपालन को सुनिश्चित करता है। यह कच्चे माल के निरीक्षण से शुरू होता है, इसके बाद कट और डिप टिन, और मिलाप प्रतिरोध और क्षमता का मूल्यांकन होता है।अन्य निरीक्षणों में वेल्डिंग कॉइल की गुणवत्ता शामिल है, अर्ध-तैयार परीक्षण, पिन, गोंद, आदि
यह प्रक्रिया एलईडी परीक्षण, सोल्डर ग्राउंड मूल्यांकन, और वोल्टेज और ग्राउंड क्षमता परीक्षण का सामना करने के साथ जारी है। उच्च आवृत्ति परीक्षण इष्टतम प्रदर्शन सुनिश्चित करता है। अंत में,तैयार उत्पाद का निरीक्षण वितरण के लिए सावधानीपूर्वक पैकेजिंग से पहले सर्वोत्तम गुणवत्ता सुनिश्चित करता है.
