उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO 9001,ISO 14001,UL,SGS,REACH168
मॉडल संख्या: LPJG0926HENL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: 50 पीसी / 1 लीटर, 20 ट्रे / 1 गत्ते का डिब्बा, 32 * 30 * 31 सेमी, 8KGS (1000 पीसी) / 1 गत्ते का डिब्
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4200K-पीसीएस / माह
सामान: |

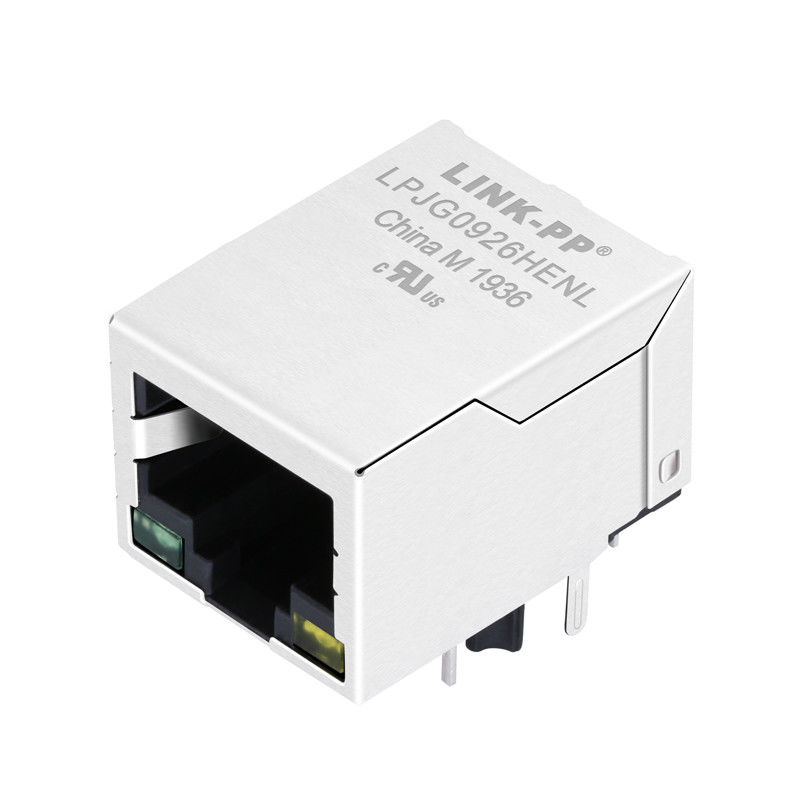

LPJG0926HENL RJ45 फिल्टर कनेक्टर |
ईथरनेट स्पीड: |
1x10/100/1000Mbps |
बंदरगाह की संख्या: |
1 पोर्ट RJ45 कनेक्टर |
एलईडी सूचक: |
बायां हरा, दायां पीला |
विनिर्देश: |
IEEE802.3at |
ऑटोमडीएक्स: |
हाँ |
सामान: |
LPJG0926HENL RJ45 फिल्टर कनेक्टर |
ईथरनेट स्पीड: |
1x10/100/1000Mbps |
बंदरगाह की संख्या: |
1 पोर्ट RJ45 कनेक्टर |
एलईडी सूचक: |
बायां हरा, दायां पीला |
विनिर्देश: |
IEEE802.3at |
ऑटोमडीएक्स: |
हाँ |
ट्रांसफार्मर के साथ 1000 एमबीपीएस आरजे45 कनेक्टरअवलोकन:
1000Base-TX गीगाबिट ईथरनेट चुंबकीय आरजे45
1X1 टैब-डाउन विन्यास स्थान पर कनेक्टर को सुरक्षित करता है
ईएमआई उंगलियों के बिना ढाल अवांछित हस्तक्षेप को रोकती है
पीओई प्लस एप्लिकेशन के लिए उच्च गति कनेक्टिविटी
अंतर्निहित चुंबक सिग्नल फ़िल्टरिंग और अलगाव प्रदान करते हैं
स्थान की बचत के लिए पीसीबी के राइट-एंगल माउंटिंग डिजाइन
कनेक्शन स्थिति के दृश्य के लिए एलईडी संकेतक
अधिकतम 5 सेकंड के लिए 255°C के एक तरंग मिलाप बिंदु तापमान के साथ
लागत प्रभावी विकल्प बीओएम को कम करता है और विनिर्माण प्रक्रियाओं को सुव्यवस्थित करता है
|
1000 बेस-टी एकीकृत चुंबक के साथ एकल पोर्ट आरजे45 कनेक्टर |
|
|
भाग संख्या |
LPJG0926HENL |
|
आवेदन |
पीओई+ |
| कनेक्टर का प्रकार | आरजे45 फ़िल्टर कनेक्टर |
|
एलईडी विकल्प |
हरा/पीला |
|
ताला |
टैब नीचे |
|
बंदरगाहों की संख्या |
1X1 |
|
परिवर्तन करना |
एकीकृत चुंबक |
|
पीसीबी माउंट कोण |
साइड एंट्री |
|
कनेक्टर ऊंचाई (मिमी) |
13.30 |
|
कनेक्टर की लंबाई (मिमी) |
21.25 |
|
कनेक्टर चौड़ाई (मिमी) |
15.93 |
|
यूएल प्रमाणन |
फाइल संख्या E484635 |
|
RoHS अनुरूप |
YES-RoHS-5 लीड में सोल्डर छूट के साथ |
| आवास सामग्री | थर्मोप्लास्टिक |
| थर्मोप्लास्टिक | UL94V-0 |
|
शील्ड ईएमआई टैब |
बिना |
|
गति |
1000 BASE-T |
|
तापमान |
0 से 70°C |
|
मोड़ अनुपात |
1CT:1CT |
|
इंडक्टेंस ओसीएल |
350uH MIN @100KHZ/O.1v, 8mA DC Bias |
| हाइपोट परीक्षण | 1500Vrms MIN |
| आवेदन | SOHO, LOM, हब, स्विच |
LINK-PP चुंबकीय नेटवर्क घटकों का एक पेशेवर डिजाइनर और निर्माता है। उनके पास मजबूत अनुकूलन क्षमताएं हैं और वे OEM, ODM और CEM के वैश्विक आपूर्तिकर्ता हैं।
1घुमावदारःआंतरिक घटकों का सटीक मोड़ करना ताकि इष्टतम संकेत अखंडता और डेटा संचरण प्रदर्शन सुनिश्चित हो सके।
2. सोल्डरिंग:सुरक्षित और विश्वसनीय कनेक्शन के लिए उन्नत मिलाप तकनीकों का उपयोग करें।
3प्लास्टिक के मामले की विधानसभाःउच्च गुणवत्ता वाले थर्मोप्लास्टिक सामग्री का उपयोग करके प्लास्टिक आवास को इकट्ठा करें, स्थायित्व और सुरक्षा मानकों के अनुपालन को सुनिश्चित करें।
4. विधानसभा (एलईडी):दृश्य संकेत प्रदान करने और उपयोगकर्ता अनुभव को बढ़ाने के लिए एलईडी घटकों को आरजे45 कनेक्टर में एकीकृत करें।
5. शीयर एलईडी पिन:सटीकता बनाए रखने के लिए आवश्यक विनिर्देशों के अनुसार एलईडी पिन को ट्रिम और कतरनी करें।
6हाइपोट परीक्षण:इन्सुलेशन और विद्युत सुरक्षा को सत्यापित करने के लिए उच्च क्षमता (हिपोट) परीक्षण करना।
7लेजर प्रिंटर:उत्पाद की जानकारी और ट्रेसेबिलिटी प्रदान करने के लिए लेजर प्रिंटिंग तकनीक का उपयोग करके लेबल प्रिंट करें।
8धातु शेल असेंबलीःधातु के आवरण को इतनी सटीकता से इकट्ठा किया गया है कि इसकी विद्युत चुम्बकीय संगतता और परिरक्षण उद्योग के विनिर्देशों को पूरा करते हैं।
9अंतिम निरीक्षण:उत्पाद की गुणवत्ता और डिजाइन और प्रदर्शन मानकों के अनुपालन का मूल्यांकन करने के लिए एक व्यापक अंतिम निरीक्षण करना।
10पिन ट्रिमःपूर्ण संगतता के लिए कनेक्टर पिन को सटीक विनिर्देशों के लिए ट्रिम करें।
11एकीकृत परीक्षण:पैकेजिंग से पहले एकल-पोर्ट आरजे45 कनेक्टर्स की समग्र कार्यक्षमता और प्रदर्शन का मूल्यांकन करने के लिए एकीकरण परीक्षण किया जाता है।
