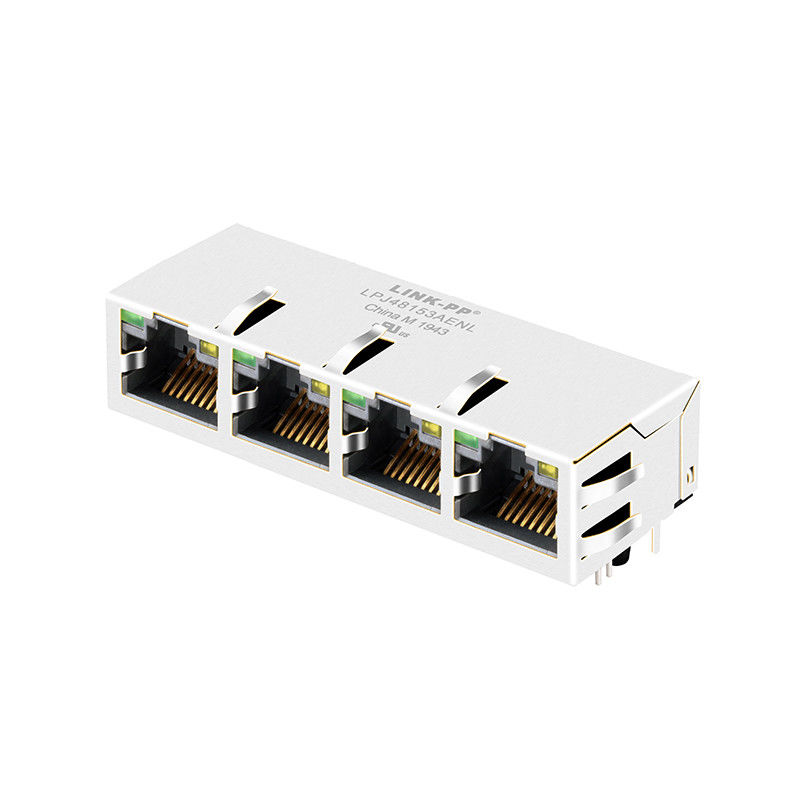

4 पोर्ट PoE RJ45 कनेक्टर Magjack 10/100Base-T Bob Smith टर्मिनेशन

1*4 आरजे45 कनेक्टर 10/100 बेस-टीएक्स एकीकृत चुंबकीय के साथ पीओई अनुप्रयोग के लिए

100Base T RJ45 Magjack PoE का त्वरित विवरणः

• कनेक्टर प्रकारःआरजे45 एकाधिक पोर्ट कनेक्टर
• मॉड्यूलर जैक और प्लग इंटरफ़ेस प्रकारःआरजे45
• कनेक्टर और संपर्क समाप्त होता हैःमुद्रित सर्किट बोर्ड
• ताला लगाओःमानक - लॉक-अप
• एकाधिक पोर्ट विन्यासःगिरोह
• पोर्ट मैट्रिक्स विन्यासः1x4
• कनेक्टर संपर्क घनत्वःमानक
• पीसीबी माउंट ओरिएंटेशनःसही कोण
• ईएमआई टैब: के साथ
• स्थिति संकेतक प्रकारःएलईडी
• सहीएलईडी रंगःपीला
• बाएंएलईडी रंगःहरी
• आवास सामग्रीःथर्मोप्लास्टिक PA66+30%G.FUL94V-0
• संपर्क सामग्रीःफॉस्फर कांस्यC5210R-EH मोटाई=0.35 मिमी
• पिन:पीतलC2680R-H मोटाई = 0.35 मिमी
• ढाल:SUS S201-1/2Hमोटाई=0.2 मिमी
• संपर्क कोटिंगःस्वर्ण6 माइक्रो-इंच मिनट संपर्क क्षेत्र में।

विद्युत विनिर्देश @25°C:

बॉब स्मिथ टर्मिनल क्या हैं?


बॉब स्मिथ टर्मिनल, जिसे बॉब स्मिथ टर्मिनल नेटवर्क के रूप में भी जाना जाता है, ईथरनेट पोर्ट में उपयोग की जाने वाली एक तकनीक है।यह तकनीक प्रतिरोधकों और कैपेसिटरों का उपयोग करके ईथरनेट इंटरफेस के प्रदर्शन में सुधार करती है ताकि आम-मोड प्रतिबाधा मिलान प्रदान किया जा सकेयह विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम करने में मदद करता है और सिग्नल अखंडता में सुधार करता है। "बॉब स्मिथ" तकनीक प्रत्येक सिग्नल जोड़ी में एक सामान्य मोड प्रतिबाधा मैच के लिए 75 ओम प्रतिरोध का उपयोग करती है,एक 1000pF कंडेन्सर के माध्यम से चेसिस ग्राउंड से सामूहिक रूप से जुड़ा हुआप्रतिरोधकों को आमतौर पर प्रत्येक अंतर संकेत लाइन के साथ श्रृंखला में रखा जाता है, और कंडेनसर का उपयोग सामान्य-मोड शोर फ़िल्टरिंग के लिए किया जाता है।इस समापन तकनीक का उद्देश्य ट्रांसमिशन लाइन के सामान्य मोड प्रतिबाधा से मेल खाना है, जो प्रतिबिंबों को कम करने और सिग्नल अखंडता बनाए रखने में मदद करता है।

आरजे45 ईथरनेट मैगजैक के अनुप्रयोगः

1औद्योगिक ईथरनेट स्विच:औद्योगिक वातावरण में विश्वसनीय, उच्च गति 10/100Base-T डेटा संचार की सुविधा के लिए प्रयोग किया जाता है।
2. तेज़ ईथरनेट स्विचःफास्ट ईथरनेट तकनीक के साथ कुशल डेटा संचरण का समर्थन करता है।
3परत 4 स्विचःओएसआई मॉडल की परिवहन परत पर डेटा प्रसंस्करण के लिए उपयोग किया जाता है।
4लैन स्विच (लोकल एरिया नेटवर्क स्विच):स्थानीय नेटवर्क संचार यंत्रों के बीच दक्ष डेटा विनिमय।
5. WAN स्विच (वाइड एरिया नेटवर्क स्विच):विभिन्न स्थानों पर वाइड एरिया नेटवर्क के बीच डेटा ट्रैफिक को नियंत्रित करने के लिए प्रयोग किया जाता है।
6. एटीएम स्विच (एसिंक्रोनस ट्रांसफर मोड स्विच):एटीएम नेटवर्क प्रोटोकॉल के अनुपालन में डेटा प्रसारित करता है।
7. एफडीडीआई स्विच (फाइबर वितरित डेटा इंटरफेस):नेटवर्क स्विच में प्रयोग किया जाता है जो फाइबर ऑप्टिक तकनीक का उपयोग डेटा प्रसारित करने के लिए करते हैं।
8. टोकन रिंग स्विचःटोकन रिंग नेटवर्क टोपोलॉजी का समर्थन करता है, जो नेटवर्क में डेटा एक्सेस के लिए एक निर्धारक विधि प्रदान करता है।
9सुरक्षा प्रवेश द्वारःनेटवर्क की सुरक्षा करने वाले डाटा ट्रैफिक के लिए सुरक्षा गेटवे के रूप में कार्य करता है।
10 मल्टीमीडिया गेटवेःमल्टीमीडिया सेवाओं को नेटवर्क में एकीकृत करता है और विभिन्न प्रकार के डेटा के प्रसारण का समर्थन करता है।


4 पोर्ट RJ45 कनेक्टर डेटाशीटः

LPJ48153AENL.pdf
