उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO9001,SGS,UL,CE,REACH
मॉडल संख्या: XMPH-XARJ-8017CNL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: वैकल्पिक
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
जल्दी से विवरण
विशेष विवरण
लक्षण | एक्सएमपीएच -01 आर -4-क्यू 23-170 सिंगल मॉड्यूल पीओई आरजे 45 कनेक्टर 10/100 बेस-टेक्सास मैगनेटिक्स सीएटी 5 के लिए |
2) यूएसबी के साथ एसएमडी, टीएचटी और टीएचटी | |
3) 350μH मिनट, ओसीएल 8 एमए पूर्वाग्रह के साथ | |
4) आईईईई 802.3 का पालन करता है | |
5) विस्तारित तापमान सीमा 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस (या -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस) उपलब्ध | |
6) पीओई / पीओई + (350 एमए ~ 720 एमए) | |
ऑपरेशन / आवेदन | × डीएसएल मोडेम |
EMbedded पीसी | |
लैन अनुप्रयोग | |
हब, रूटर, स्विच | |
AVR, डीवीआर | |

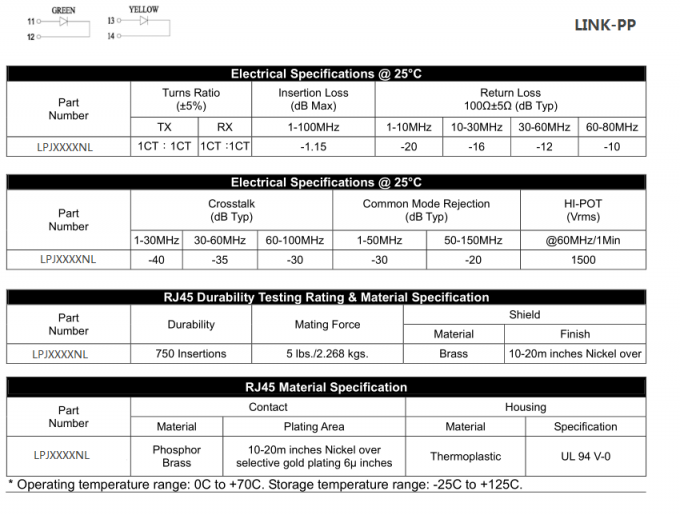

विद्युत विशेषतायें | |
परिरक्षित | बिना साथ |
समाप्ति विशेषताएं | |
ईएमआई फिंगर | बिना साथ |
समापन विधि | मिलाप |
शारीरिक विशेषताएं | |
एलईडी | बिना साथ |
ईएमआई फिंगर्स - टॉप एंड साइड्स | बिना साथ |
लच ओरिएंटेशन | टेप यूपी / डाउन |
पीसीबी पूंछ की लंबाई | 3.5 ± 0.5mm |
बोर्ड ऊपर ऊँचाई | ऐच्छिक |
संपर्क विशेषताएं | |
पहले से लोड | हाँ |
संपर्क समाप्ति प्रकार | छेद के माध्यम से |
कनेक्टर शैली | जैक |
कोर संख्या | 8 |
उद्योग के मानकों | |
लीड फ्री सोल्डर प्रक्रिया | वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है |
RoHS / elv अनुपालन इतिहास | हमेशा आरओएचएस अनुपालन था |
उपयोग के लिए शर्तें | |
प्र लागू होता है | मुद्रित सर्किट बोर्ड |
पर्यावरण की स्थिति | कार्यालय प्रांगण |
ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 0 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस / -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
अन्य सुविधाओं | |
चुंबकीय सर्किट | 3D15 |
स्थिति संकेतक | एलईडी |
बाएं एलईडी रंग | ऐच्छिक |
सही एलईडी रंग | ऐच्छिक |
Decacpling संधारित्र | बिना साथ |
रियर पीसीबी ग्राउंड टैब | बिना साथ |
सिंगल लीड मात्रा | 8 |
नए डेटाशीट्स | Summer@link-PP.com पर ई-मेल पूछताछ |
अन्य नाम | XRJH-1-01-8C-E3M-4-PD11 |
पावर ओवर ईथरनेट (पीओई) चुंबकीय कनेक्टर टैब-अप और टैब-डाउन के साथ / बिना एलईडी और ईएमआई टैब के

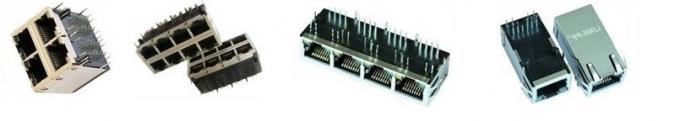

सिंगल पोर्ट, मल्टी-पोर्ट और स्टैकेबल कॉन्फ़िगरेशन (थ्रू-होल)
बोर्ड पर रखे घटकों की संख्या कम कर देता है
बोर्ड स्पेस को मुक्त करता है और सिग्नल सुरक्षा प्रदान करता है
सिस्टम में शोर में कमी
बेहतर विश्वसनीयता और इष्टतम प्रणाली प्रदर्शन
छोटे सिग्नल पथ और कम घटकों वाले सिस्टम से विश्वसनीयता लाभ होने के लाभ
निर्माताओं को लागत में कमी के अपने लक्ष्यों तक पहुंचने में मदद करता है

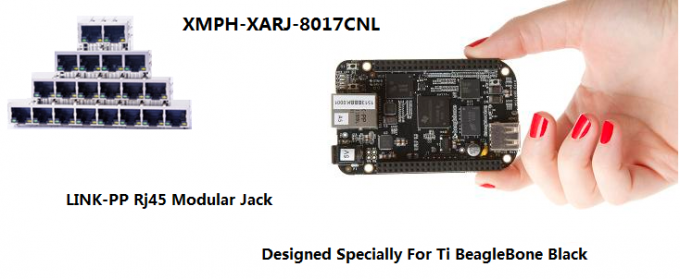

लिंक-पीपी आरजे 45 टेक्सास इंस्ट्रूमेंट के बीगलबोन ब्लैक के लिए डिज़ाइन किया गया
http://www.ti.com/tool/beaglebk#0
एआरएम® कॉर्टेक्स ™ -ए 8 प्रोसेसर डेवलपर्स और शौकियों के लिए एक कम लागत वाला, खुला स्रोत, समुदाय समर्थित विकास मंच।
लिंक-पीपी ------------ टीआई के लिए एम्बेडेड सिस्टम के नियुक्त प्रदायक और समर्थक
हम नीचे इन भाग संख्या भी बना सकते हैं | |
XMPH-XARJ-8017CNL | XRJH-1-01-8C-E3M-4-PD11 |
XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
XMH-9771-8812-S3L2T2-यूरोपीय संघ | XPJG-1-01A-4-D51-110 |
XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
XMPH-061Q-12F6-GY (आरएमपी-061Q-12F6-GY) | XPJH-आरएमपी-061L-10W6-NL |
XMPH-01D-1-D25-110 | XMP-आरएमपी-LC4P-16F6-NL |
XMPH-01R-4-Q23-170 | XPH-आरएमपी-061L-16W6-2Y |
XMPH-XARJ-8017CNL | XPJH-आरएमपी-061K-16W6-NL |
XMPH-SC851-901NL | XMG-TRJ4190GENL |
XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
XMP-061K-16W6-2Y एम | XPJH-1-01-8C-E3M-4-PD11 |
XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-सी |
XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-बीआरडी |
XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
XPJH-061KAT-16W6-NL | XPJH-28A-जेड-P01-970 |
XPJH-01R-4-D11-171 | XPJH-28d-0-H65-070 |
XPJH-1-01-8A-C41-4-PE11 | XPJH-28d-0-H01-01 |
XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
XPJG-01K-5-PN1-210 | XPJH-21D-जेड-P21-970-MHF |
XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-जेड-PD21 |
XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
XPJH-1208C1009 | XPJH-24A-जेड-P01-970 |
XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-जेड-P21-970-MHF |
XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
XPJH-04L-8-R08-4V0-जू | XPJH-26A-जेड-P01-970 |
XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |

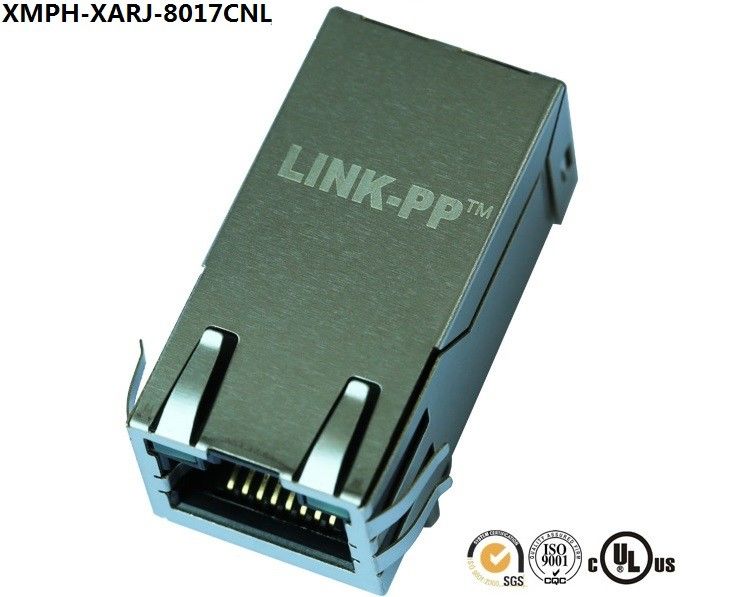

एक्सएमपीएच-एक्सएआरजे -8017 सीएनएल पीओई आरजे 45 कनेक्टर लिंक-पीपी से उपलब्ध है | |
पीसीबी माउंट टाइप करें | थ्रू-होल (THT) |
बंदरगाहों की संख्या | 1, 2, और 4 बंदरगाहों और ढेर 2x1, 2x2, 2x4, 2x6 और 2x8 |
शील्ड और अनशिल्ड | शील्ड और अनशिल्ड में उपलब्ध है |
कनेक्टर प्रकार | आरजे 45 |
PoE | इथरनेट एकीकृत पर पावर |
आकर्षणविद्या | चुंबकीय एकीकृत |
मैग्नेटिक्स स्पीड | मैग्नेटिक्स 10/100 एमबीपीएस या 1000 एमबीपीएस |
पैकेजिंग | ट्रे विकल्प |
टैब स्थान | टैब अप और टैब डाउन विकल्प |
एलईडी रंग | ऐच्छिक |
पदों की संख्या | 8 और 10 पद या अन्य |
संपर्कों की संख्या | 8 और 10 संपर्क या अन्य |
RoHS कॉम्प्लाइंट | हाँ |
सोल्डर तापमान | 230 से 240 degr.C 5-10 सेकंड्स |
सोल्डर हाई-टेम्प विकल्प | 260 degr.C 5-10 सेकंड्स |
उच्च तापमान विकल्प | -40 से +85 डिग्री एफ |
परिचालन तापमान | -0 से 70 डिग्री सी |
