उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| निर्दिष्टीकरण: | LP41220NL | पी / एन: | LP41220NL |
|---|---|---|---|
| ईथरनेट: | 1x10 / 100 एमबीपीएस ईथरनेट पावर + | बढ़ते: | SMD |
| उपाय: | 17.15x15.24x8.64mm | नमूने: | नि: शुल्क |
| प्रमुखता से दिखाना: | poe magnetics,ईथरनेट ट्रांसफार्मर |
||
1. कुंडल संख्या: Autotransformer
2. अलगाव वोल्टेज: 1500Vrms
3. टाइप: भूतल बढ़ते ट्रांसफार्मर
4. लिंक-पीपी एलपी 41220 एनएल सिंगल पोर्ट मैग्नेटिक्स पावर
5. आईईईई 802.3at, 600 एमए-720 एमए वर्तमान सहायक
विद्युत विनिर्देश (25):
1. अनुपात 50 किलोहर्ट्ज़, 0.5V बदलता है

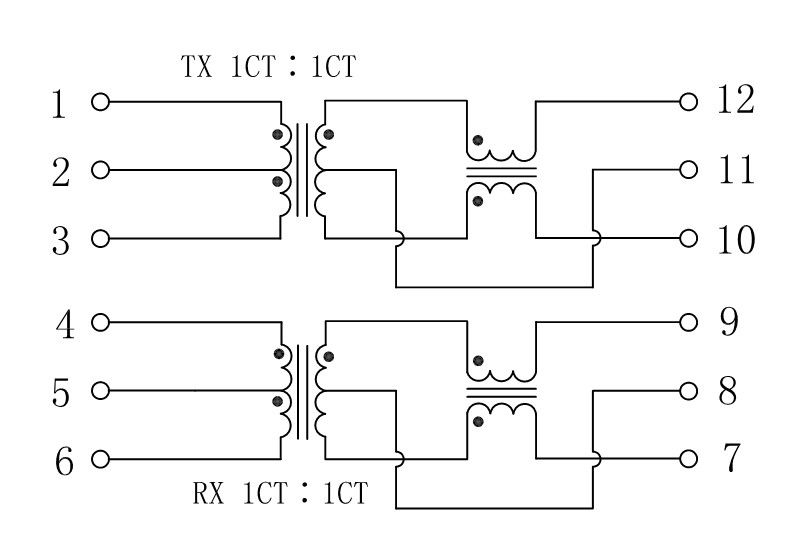

चिप पक्ष: रेखा पक्ष = 1 सीटी: 1 सीटी + _2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज, 0.1V, 12 एमए डीसी बाईस:
चिप पक्ष: 350uH न्यूनतम
3. सम्मिलन हानि 1-100 मेगाहट्र्ज: -1.4 डीबी अधिकतम
4. वापसी हानि 1-30MHz: -16 डीबी न्यूनतम
40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम
50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
100 मेगाहर्ट्ज: -10 डीबी न्यूनतम
5. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
30 मेगाहर्ट्ज: -45 डीबी न्यूनतम
60 मेगाहर्ट्ज: -40 डीबी न्यूनतम
100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. क्रॉसस्टॉक 30 एमएचजेड: -40 डीबी न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी न्यूनतम
100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7. हाय-पॉट: 1500 वीआरएमएस, 0.5 एमए, 1 सेकेंड
लाइन पक्ष के लिए चिप पक्ष
अनुप्रयोगों:
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड,
स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम
