उत्पाद विवरण
उत्पत्ति के प्लेस: CHINA
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO

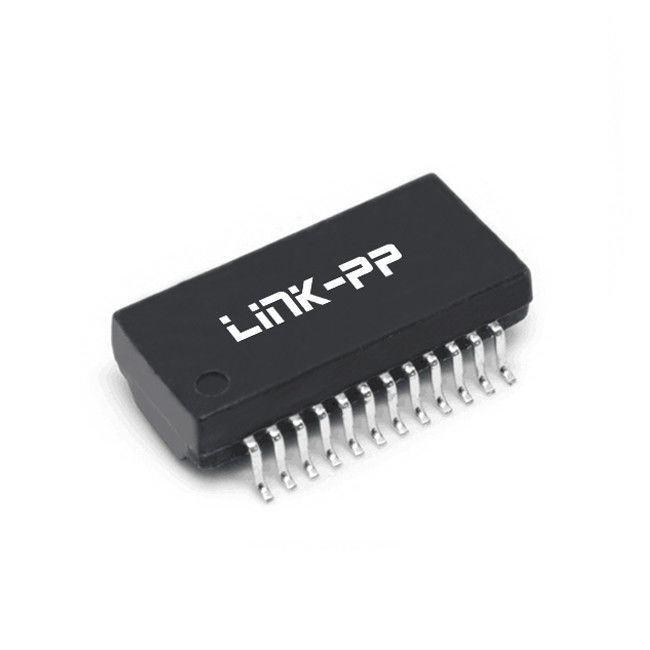

मॉडल संख्या: HB5009HLT
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50pcs, निः शुल्क नमूना उपलब्ध है
मूल्य: $0.08-$2.02
पैकेजिंग विवरण: टेप और रील
प्रसव के समय: Ships within 15 days
भुगतान शर्तें: TT, NET30/60/90 Days
आपूर्ति की क्षमता: 6000K-PCS/Month
उत्पाद का प्रकार: |
लैन डिस्क्रीट मॉड्यूल |
शक्ति दर्ज़ा: |
30 डब्ल्यू |
नमी संवेदनशील स्तर: |
1 |
न्यूनतम ऑपरेटिंग तापमान: |
0℃ |
अधिकतम ऑपरेटिंग तापमान: |
+70°C |
ट्रांसफार्मर की लंबाई: |
15.1 मिमी |
ट्रांसफार्मर चौड़ाई: |
10 मिमी |
ट्रांसफार्मर की ऊंचाई: |
4 मिमी |
उत्पाद का प्रकार: |
लैन डिस्क्रीट मॉड्यूल |
शक्ति दर्ज़ा: |
30 डब्ल्यू |
नमी संवेदनशील स्तर: |
1 |
न्यूनतम ऑपरेटिंग तापमान: |
0℃ |
अधिकतम ऑपरेटिंग तापमान: |
+70°C |
ट्रांसफार्मर की लंबाई: |
15.1 मिमी |
ट्रांसफार्मर चौड़ाई: |
10 मिमी |
ट्रांसफार्मर की ऊंचाई: |
4 मिमी |
भाग संख्या | HB5009HLT |
उत्पाद का नाम | पीओई ईथरनेट ट्रांसफार्मर |
ग्रेड | वाणिज्यिक ग्रेड |
घुड़सवार | एसएमटी |
डेटा दर | 1000BASE-T |
चैनल/पोर्ट की संख्या | एकल |
मोड़ अनुपात | 1CT:1CT |
अलगाव वोल्टेज (V) | 1500VAC |
मीडिया साइड इंडक्टेंसी | 350uH MIN @100KHz, 0.1V |
सम्मिलन हानि | -1.0dB MAX @ 1-100MHz |
रिटर्न हानि |
-16dB MIN @ 1-40MHz - ((10-20 log10(f/80)) @ 40 |
पीओई | 350mA वर्तमान प्रति जोड़ी |
अलगाव | 1500Vrms Pri: सेक |
नोट | 30W PoE 4 जोड़ी |
परिचालन तापमान | 0 से +70°C |
भंडारण तापमान | -20 से +125°C |
मानक | IEEE 802.3ab/af |
RoHS स्थिति | पूरी तरह से ROHS अनुरूप |
हेलोजन मुक्त | हाँ |
नमी के प्रति संवेदनशील स्तर | 1 |
अधिकतम पीक सोल्डर तापमान | 245°C |
हेडर सामग्री | थर्मोस्टेट प्लास्टिक |
हेडर रंग | काला |
सामग्री की ज्वलनशीलता रेटिंग | UL 94V-0 |
लीड फ्रेमसामग्री | कूपर मिश्र धातु |
अंडरप्लेट / ओवरप्लेटसामग्री | निकेल पर इलेक्ट्रो-डिपोजिट टिन |
समाप्त करना | मैट फिनिश टिन सोल्डर |
एमओडी:आमतौर पर "मॉड्यूल" के लिए खड़ा है, यह दर्शाता है कि HB5009HLT एक पूर्ण मॉड्यूल घटक है।
SIN"एकल" का संक्षिप्त नाम है, जिसका अर्थ है कि यह एक एकल-पोर्ट ट्रांसफार्मर मॉड्यूल है।
1GDका संक्षिप्त नाम है "1 गीगाबिट", जिसका अर्थ है कि यह PoE ट्रांसफार्मर 1 गीगाबिट के लिए उपयुक्त हैईथरनेट.
1:1ट्रांसफार्मर के इनपुट और आउटपुट के बीच वोल्टेज अनुपात को दर्शाता है जो 1:1टर्न्स अनुपात 1CT:1CT है।
एसएमडीयह दर्शाता है कि यह एक सतह माउंट डिवाइस है, जो सतह माउंट प्रौद्योगिकी (एसएमटी) के लिए उपयुक्त है।
HF:"उच्च आवृत्ति" का अर्थ है कि यहHB5009HLTट्रांसफार्मर उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त है।
टी एंड आरःयह पैकेजिंग का एक रूप है जिसे "टेप एंड रील" कहा जाता है जिसमें घटकों को टेप के एक निरंतर टुकड़े पर लगाया जाता है।
