उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: 1-2301994-0
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 3-5 टुकड़े निःशुल्क नमूने
मूल्य: Negotiable
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4600 के.पीसीएस / 4 सप्ताह
गति: |
1 ग्रा |
परिरक्षण: |
परिरक्षित |
टैब ओरिएंटेशन: |
कुंडी नीचे लगाओ |
प्रकार: |

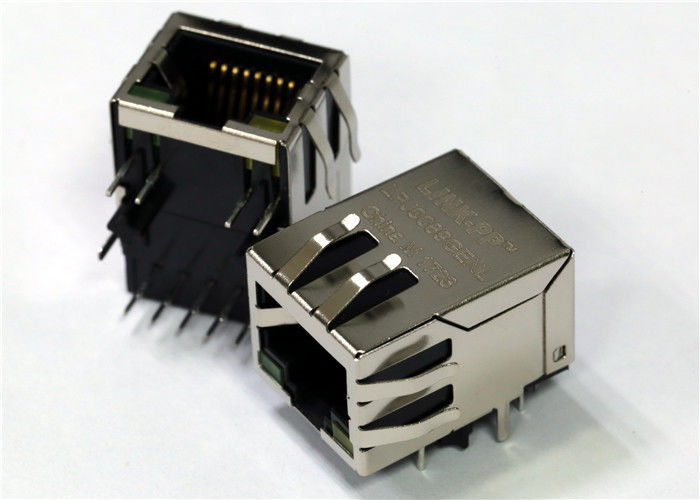

1-2301994-0 चुंबकीय जैक |
सूचक: |
हरी/पीली एल ई डी |
नमूने: |
निःशुल्क (3-5 टुकड़े) |
गति: |
1 ग्रा |
परिरक्षण: |
परिरक्षित |
टैब ओरिएंटेशन: |
कुंडी नीचे लगाओ |
प्रकार: |
1-2301994-0 चुंबकीय जैक |
सूचक: |
हरी/पीली एल ई डी |
नमूने: |
निःशुल्क (3-5 टुकड़े) |
पैरामीटर | विनिर्देश |
---|---|
मॉड्यूलर कनेक्टर प्रकार | आरजे45 जैक |
पोर्ट विन्यास | 1 x 1 (पोर्ट) |
पदों की संख्या/भारित संपर्क | 8P8C |
लैन श्रेणी | कैट6 |
कनेक्टर की स्थापना | होल माउंट के माध्यम से |
कनेक्टर अभिविन्यास | सही कोण |
ढालना | ढाला हुआ |
चुंबकत्व | चुंबकत्व के साथ |
एल ई डी | एलईडी के साथ |
प्रकाश पाइप | बिना लाइट पाइप के |
गति | 1 जी |
बंदरगाह | 1 x 1 |
अभिविन्यास | आर / ए |
टैब | नीचे |
परिचालन तापमान सीमा | -40°C से 85°C तक |
पैकेजिंग | T&R |
वोल्टेज मोड | हाँ |
वर्तमान मोड | हाँ |
प्रमुख विशेषताएं
• -40 से विस्तारित परिचालन तापमान°C+85 तक°C
• न्यूनतम उत्पाद जीवनकाल 10 वर्ष की आवश्यकता
• पेस्ट सोल्डरिंग में 260 °C रिफ्लो पिन
• 0.76 माइक्रोन [30 माइक्रोन इंच] सोने की मोटाई
1,27 μm [50 μinch] निकेल
• ईएमआई अखंडता और संकेत अखंडता प्रदर्शन में सुधार
• वर्तमान और वोल्टेज मोड दोनों PHY-चिप्स समर्थित हैं
• 1x1 फॉर्म फैक्टर के साथ एकीकृत चुंबक के साथ RJ45 जैक कई औद्योगिक अनुप्रयोगों को संबोधित करता है
• एकीकृत चुंबकत्व (एनालॉग) डिजाइन प्रयासों को कम करता है
ग्राहक द्वारा आवश्यक
• पूरी तरह से पैकिंग के लिए स्टैंडर्ड टेप एंड रील या ट्रे पैकिंग की पेशकश करना
स्वचालित या मैनुअल असेंबली प्रक्रिया
जैक प्लेसमेंट नोटः
RJ45 जैक केवल आवास द्वारा संचालित किया जाना चाहिए संपर्क मिलाप टिन और, जहां लागू हो, ढाल मिलाप टिन के विरूपण, प्रदूषण, या अन्य क्षति से बचने के लिए
A. संरेखण
एकीकृत चुंबक के साथ RJ45 जैक को पीसी बोर्ड पर फ्लश और समान रूप से बैठाया जाना चाहिए। एक पकड़ने के नीचे पट्टा प्रक्रिया के दौरान जैक को पकड़ सकता है।
B. स्थिति
निर्धारित करें कि पीसी बोर्ड में कौन सा छेद नंबर एक संपर्क टिन प्राप्त करने के लिए है, तो जैक को संरेखित करें ताकि नंबर एक मिलाप टिन छेद के साथ संरेखित हो। बोर्ड में सभी मिलाप टिन शुरू करें,तो जब तक यह पीसी बोर्ड पर बैठता है जैक के शीर्ष दबाएं.
