उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO

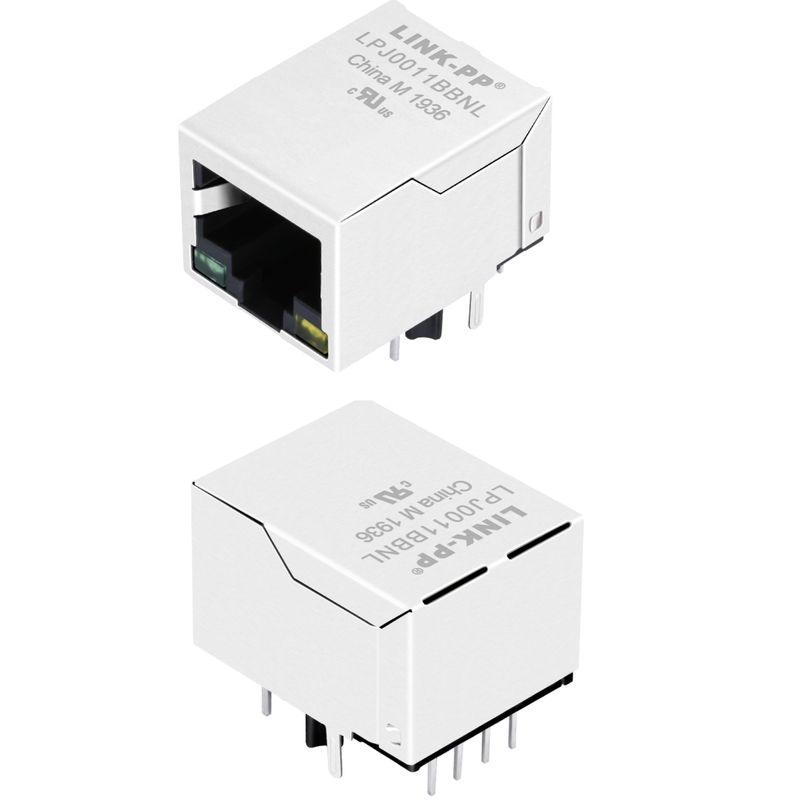

मॉडल संख्या: LPJ0011BBNL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5pcs निःशुल्क नमूने
मूल्य: Negotiable
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: शेयर
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4600K.PCS / माह
पीएन: |
एलपीजे0011बीबीएनएल |
गति: |
100BASE-TX |
माउंटिंग प्रकार: |
टीएचटी |
एल ई डी: |
साथ |
परिरक्षण: |
हाँ |
मूल परियोजना: |
बीगलबोन ब्लैक बोर्ड |
पीएन: |
एलपीजे0011बीबीएनएल |
गति: |
100BASE-TX |
माउंटिंग प्रकार: |
टीएचटी |
एल ई डी: |
साथ |
परिरक्षण: |
हाँ |
मूल परियोजना: |
बीगलबोन ब्लैक बोर्ड |
| कनेक्टर का प्रकार | RJ45 कनेक्टर 10/100 बेस-टी एकीकृत चुंबक के साथ |
|---|---|
| विद्युत विनिर्देश @25°C | |
| घुमाव अनुपात (TX) | 1CT:1CT |
| घुमाव अनुपात (RX) | 1CT:1CT |
| इंडक्टेंस ओसीएल | 350uH मिन @100KHz, 0.1V, 8mA DC BIAS |
| सम्मिलन हानि | -1.0dB MAX @1.0-100MHz |
| रिटर्न हानि | -18dB MIN @ 1-30WHz -15dB MIN @ 30-60MHz -12dB MIN @ 60-80MHz -10dB MIN @ 80-100MHz |
| क्रॉसस्टॉक | -40dB MIN @ 30MHz -35dB MIN @ 60MHz -30dB MIN @ 100MHz |
| सामान्य मोड अस्वीकृति | -40dB MIN @ 30MHz -35dB MIN @ 60MHz -30dB MIN @ 100MHz |
| हाइपोट परीक्षण | 1500Vrms |
| परिचालन तापमान सीमा | 0°C से 70°C तक |
| आकार | |
| कनेक्टर की लंबाई | 21.25 मिमी |
| कनेक्टर चौड़ाई | 15.9 मिमी |
| कनेक्टर ऊंचाई | 13.3 मिमी |
| पैरामीटर | |
| बंदरगाहों की संख्या | 1x1 |
| टैब दिशा | नीचे |
| डेटा दर | 100BASE-TX |
| घुड़सवार | THT |
| ईएमआई टैब | बिना |
| एलईडी रंग |
हरा (बाएं) और पीला (दाएं) |
| पीओई फ़ंक्शन | कोई नहीं |
| समाप्ति शैली | सोल्डर |
| प्रवेश | साइड एंट्री |
| एलईडी संकेतक रंग | हरा (बाएं) और पीला (दाएं) |
| पैकेजिंग | ट्रे |
| संपर्क कोटिंग | संपर्क क्षेत्र में सोने के 6 माइक्रो-इंच मिनट. |
| कनेक्टर सामग्री | |
| आवास | थर्मोप्लास्टिक पीबीटी+30%जी.एफ UL94V-0 |
| संपर्क | फॉस्फर कांस्य C5210R-EH मोटाई = 0.35 मिमी |
| पिन | पीतल C2680R-H मोटाई = 0.35 मिमी |
| ढाल | SUS 201-1/2H मोटाई=0.2mm |
| संपर्क कोटिंग | संपर्क क्षेत्र में सोने के 6 माइक्रो-इंच मिनट. |
2012 में, टेक्सास इंस्ट्रूमेंट्स ने हार्डवेयर प्रोटोटाइपिंग के लिए सस्ती पहुंच प्रदान करने के लिए बेहद लोकप्रिय ओपन-सोर्स बीगलबोन ब्लैक डेवलपमेंट बोर्ड लॉन्च किया। एक कम लागत वाले लिनक्स कंप्यूटर की विशेषता,यह जल्दी से निर्माताओं और डेवलपर्स का एक मजबूत समुदाय प्राप्त किया.
वायर्ड ईथरनेट कनेक्टिविटी प्रदान करने के लिए, टीआई ने टेक्सास इंस्ट्रूमेंट्स ईथरनेट पीएचवाई मॉड्यूल को एकीकृत करना चुना।एक विश्वसनीय और उच्च गुणवत्ता वाले आरजे45 जैक अभी भी स्थानीय नेटवर्क से सहज रूप से कनेक्ट करने के लिए आवश्यक था.
यह वह जगह है जहां पसंदीदा आपूर्तिकर्ता LINK-PP आया था। 20 से अधिक वर्षों के लिए नेटवर्क कनेक्टिविटी घटकों के विशेषज्ञ के रूप में, LINK-PP ने आदर्श कनेक्टर समाधान की पहचान करने के लिए TI के साथ मिलकर काम किया।
उनके LPJ0011BBNL ने 10/100Mbps डेटा दरों का समर्थन करने वाले अपने एकीकृत 1x1 फास्ट ईथरनेट डिजाइन के साथ सभी आवश्यकताओं को पूरा किया।ग्रीन/येलो एलईडी स्टेटस इंडिकेटर और इंडस्ट्री-स्टैंडर्ड पिनआउट जैसी प्रमुख विशेषताएं उपयोगकर्ता के अनुकूल इंटरफेस सुनिश्चित करती हैं.
