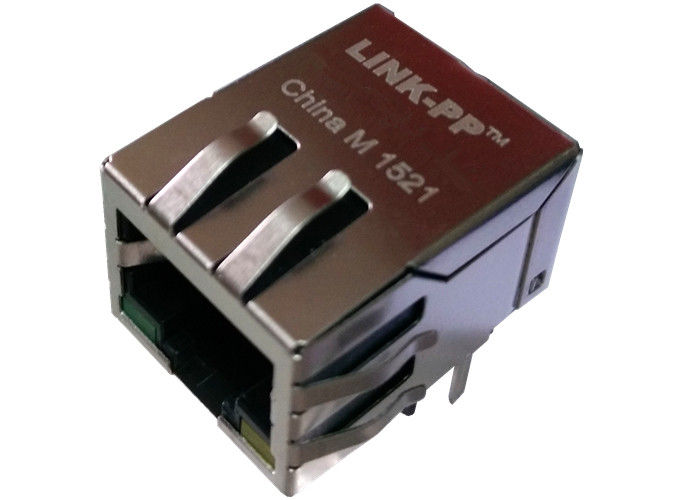

आरडीए-115BDS1A एकीकृत आकर्षणविद्या पीसीबी जैक LPJ0147AENL साथ आरजे 45

आरडीए-115 बीडीएस 1 ए आरजे 45 एकीकृत मैग्नेटिक्स पीसीबी जैक एलपीजे 0147एएनएल के साथ

जल्दी से विवरण

1. ईएमआई-फिंगर के साथ एलईडीएस के साथ 10/100 बेस-टी

2.1x1 टैब-डाउन आरजे 45

3. छेद RJ45 मॉड्यूलर जैक के माध्यम से

4.21.3 मिमी लंबाई आरजे 45 मैग्जैक

5. आरडीए-115 बीडीएस 1 ए 【डिजाइनिंग मॉडल】

6. एलपीजे 0147एएनएल 【मास उत्पादन मॉडल】

विशेषतायें एवं फायदे

1. RoHS पीक लहर सोल्डर तापमान दर्ज़ा 260 डिग्री सेल्सियस
2. सीएटी 5 और 6 फास्ट ईथरनेट केबल या बेहतर यूटीपी के लिए उपयुक्त
3. आईईईई 802.3 विनिर्देशन को पूरा करता है
4. 350 एमएच न्यूनतम ओसीएल 8 एमए पूर्वाग्रह वर्तमान के साथ
5. लागत-जागरूक अनुप्रयोगों के लिए अधिकतम MAX ईएमआई दमन के लिए उच्च प्रदर्शन

विवरण:

10/100 बेस-टेक्सास आरजे 45 1 एक्स 1 टैब-डाउन 8-पिन इंटीग्रेटेड मैग्नेटिक्स कनेक्टर, जो उच्च मात्रा लागत-जागरूक उपभोक्ता अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया है जैसे: एडीएसएल मॉडेम, केबल मॉडेम, एसटीबी और डिमांड ऑन वीडियो।

1. उत्पाद प्रकार विशेषताएं:

1) उत्पाद प्रकार = कनेक्टर
2) जैक प्रकार = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (दायां कोण) / शीर्ष प्रविष्टि (लंबवत)

2. मैकेनिकल अनुलग्नक:
1) जैक विन्यास = 1 एक्स 1

3. विद्युत विशेषताएं:
1) संरक्षित = हां

4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई फिंगर - नीचे = बिना
2) समाप्ति विधि = सोल्डर

5. शारीरिक संबंधित विशेषताएं:
1) पोर्ट विन्यास = सिंगल / मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड = के साथ / बिना
3) लचीला अभिविन्यास = मानक - नीचे लेटें
4) पीसीबी पूंछ की लंबाई

6. संबंधित विशेषताएं संपर्क करें:
1) प्रीलोडेड = हां
2) संपर्क समाप्ति प्रकार = होल / सतह माउंट के माध्यम से

7. आवास संबंधित विशेषताएं:
1) कनेक्टर शैली = जैक

8. उद्योग मानकों:
1) RoHS / ईएलवी अनुपालन = RoHS अनुपालन, ईएलवी अनुपालन
2) लीड फ्री सोल्डर प्रक्रिया = वेव सोल्डर 240 डिग्री सेल्सियस करने में सक्षम है,

वेव सोल्डर 260 डिग्री सेल्सियस, वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है
3) RoHS / ईएलवी अनुपालन इतिहास = हमेशा RoHS अनुपालन था

9. पहचान अंकन:
1) बाएं एलईडी रंग (स्थिति # 1) = हरा - 250 ओम प्रतिरोधी
2) दायां एलईडी रंग (स्थिति # 2) = हरा - 250 ओम प्रतिरोधी

10. उपयोग के लिए शर्तें:
1) = मुद्रित सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70 / -40 - +85

अनुप्रयोगों:

नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम, कॉल सेंटर समाधान, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआईपी गेटवे सेटअप, सीमा गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच जैसे नेटवर्किंग और संचार उपकरणों के लिए प्रयुक्त ...
