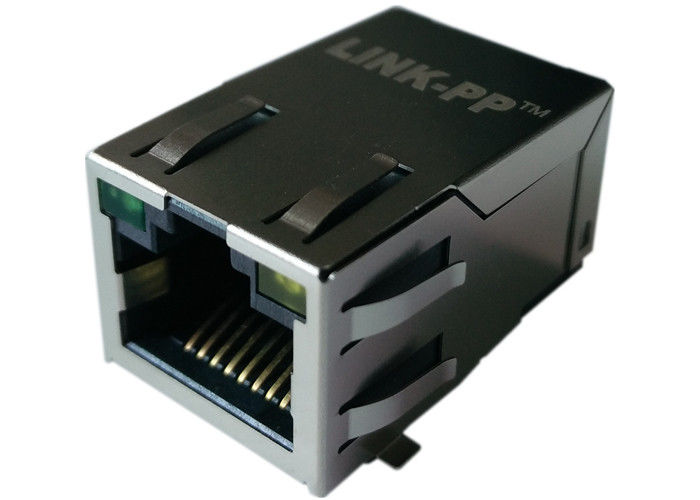

पल्स जे 3011 जी 21 डीएनएल एसएमटी आरजे 45 पीसीबी कनेक्टर 10/100 बेस-टी सतह माउंटिंग जैक

विद्युत विनिर्देश @ 25 ℃
1. टर्न अनुपात (± 2%):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH न्यूनतम
@ 100 किलोहर्ट्ज, 100 एमवी, 8 एमए पूर्वाग्रह वर्तमान
3. प्रविष्टि नुकसान:
1-65 मेगाहर्ट्ज: -1.0 डीबी मैक्स
4. वापसी हानि (डीबी न्यूनतम @ 100Ω ± 15Ω):
1-10 मेगाहर्ट्ज: -20 30 मेगाहर्ट्ज: -16
60-80MHz: -12
5. क्रॉसस्टॉक (डीबी न्यूनतम):
1-10MHz: -40 30-60MHz: -35
60-100MHz: -30
6. सामान्य मोड अस्वीकृति (डीबी न्यूनतम):
1-50 मेगाहर्ट्ज: -30 50-130 मेगाहर्ट्ज: -20
7. पृथक्करण वोल्टेज: 1500Vrms न्यूनतम
8. तापमान का तापमान: -40 ℃ ~ + 85 ℃
