उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: LPJG16314A4NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.05-$1.28
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4200K-पीसीएस / माह
आवेदन: |
पीसीबी |
प्रकार: |
आरजे45 का उपयोग पीसीबी में किया जाता है |
लिंग: |
महिला |
हाय-बर्तन: |
1500 वी डीसी |
चरण: |
एकल |
कुंडल संरचना: |
toroidal |
आवेदन: |
पीसीबी |
प्रकार: |
आरजे45 का उपयोग पीसीबी में किया जाता है |
लिंग: |
महिला |
हाय-बर्तन: |
1500 वी डीसी |
चरण: |
एकल |
कुंडल संरचना: |
toroidal |
|
|

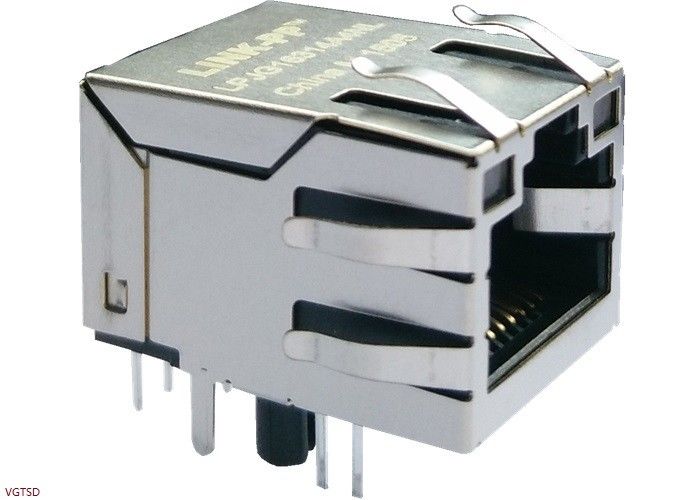

1) 100/1000 बेस-टी LPJG16314A4NL एकीकृत चुंबक के साथ एकल पोर्ट RJ45 कनेक्टर |
|
2) THT माउंटिंग प्रकार |
|
|
3) 350uH Min OCL @100KHz,0.1Vrms,8mADC BIAS |
|
|
4) आईईईई 802.3 विनिर्देश के अनुरूप |
|
|
5) ऑपरेशन तापमान सीमा 0°C~70°C |
|
|
6) प्रतिबाधाः 100 ओम |
|
|
आवेदन |
×डीएसएल मॉडम |
|
एम्बेडेड पीसी |
|
|
लैन अनुप्रयोग |
|
|
हब, राउटर, स्विच |
|
|
एवीआर, डीवीआर |
|
|
विद्युत विशेषताएं |
|
|
ढाला हुआ |
हाँ |
|
समाप्ति की विशेषताएं |
|
|
ईएमआई उंगली |
के साथ |
|
समाप्ति विधि |
सोल्डर |
|
शरीर की विशेषताएं |
|
|
एलईडी |
के साथ |
|
लटकन अभिविन्यास |
टेप अप |
|
पीसीबी पूंछ की लंबाई |
3.5±0.5 मिमी |
|
बोर्ड से ऊपर की ऊँचाई |
वैकल्पिक |
|
संपर्क विशेषताएं |
|
|
पूर्व लोड |
हाँ |
|
संपर्क समाप्ति प्रकार |
छेद से |
|
उद्योग मानक |
|
|
सीसा रहित मिलाप प्रक्रिया |
260°C तक चलने योग्य वेव सॉल्डर |
|
RoHS अनुपालन |
RoHS- अनुरूप |
|
उपयोग की शर्तें |
|
|
लागू होता है |
मुद्रित सर्किट बोर्ड |
|
पर्यावरणीय परिस्थितियाँ |
कार्यालय / परिसर |
|
ऑपरेटिंग तापमान ((°c) |
0°C~70°C |
|
अन्य विशेषताएं |
|
|
स्थिति सूचक |
एलईडी |
|
बाएं एलईडी रंग |
हरा&पीला |
|
सही एलईडी रंग |
हरा&पीला |
|
एकल सीसा की मात्रा |
8 |
|
डाटाशीट |
1प्रतिबाधाः 100 ओम
2. ओसीएलः 350uH मिन @100KHz,0.1Vrms,8mADC BIAS
3. मोड़ अनुपातः 1:1
4सम्मिलन हानि: 0.5-100MHz: -1.1dB अधिकतम
5वापसी हानि (dB Min):
0.5-40MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6क्रॉसस्टॉक (डीबी मिन):
0.5-40MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7सामान्य मोड अस्वीकृति अनुपात: 0.5-100MHz: -30dB मिन
8अलगाव वोल्टेजः 1500Vrms मिन
1. अनुप्रयोगों, जैसे SOHO ((ADSLmodems), LAN-on-Motherboard ((LOM), हब और स्विच का समर्थन करने के लिए डिज़ाइन किया गया है।
2. आईईईई 802.3 विनिर्देश को पूरा करता है
3कनेक्टर सामग्रीः
आवासः थर्मोप्लास्टिक पीबीटी+30%जी.एफ UL94V-0
संपर्कः फॉस्फर कांस्य C5210R-EH मोटाई=0.35mm
पिन: पीतल C2680R-H मोटाई=0.35mm f
ढालः SUS 201-1/2H मोटाई=0.2mm
संपर्क क्षेत्र में 6 माइक्रो-इंच न्यूनतम सोना।
4. तरंग मिलाप टिप तापमानः 255°C अधिकतम,5 सेकंड अधिकतम.
