प्रमुखता से दिखाना:
आरजे 45 ईथरनेट जैक
, मॉड्यूलर जैक आरजे 45

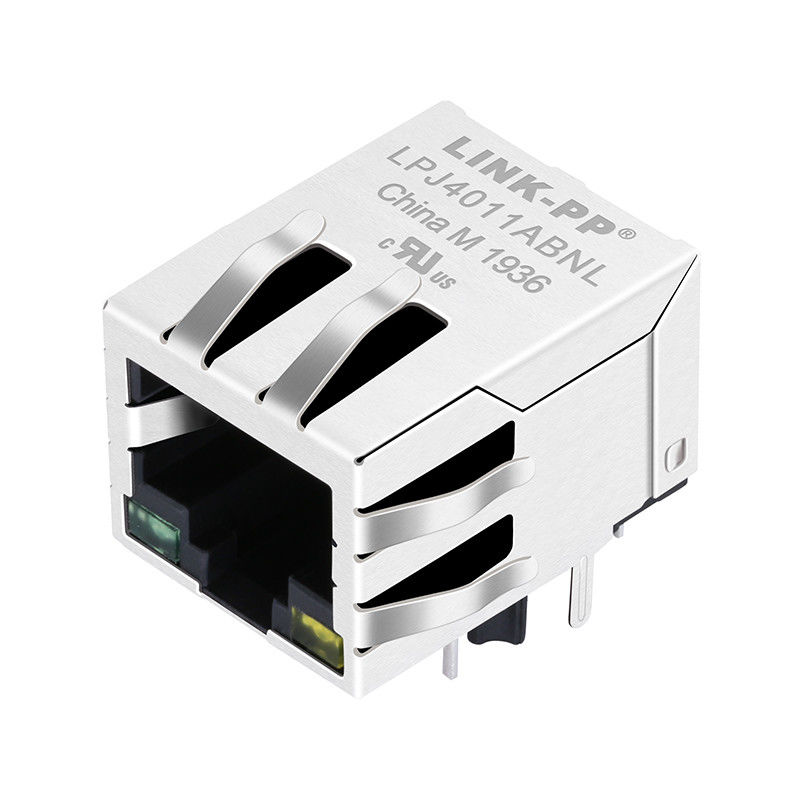

99751813-01 आरजे 45 मॉड्यूलर जैक, एलपीजे 4011 एबीएनएल 10/100 बेस मैग्नेटिक्स
99751813-01 RJ45 मॉड्यूलर जैक, LPJ4011ABNL 10/100 बेस मैग्नेटिक्स
- 10/100 बेस-टी लिंक-पीपीएलपीजे4011एबीएनएल
- 1X1 टैब-डाउन
- छेद के माध्यम सेRJ45 मॉड्यूलर जैक
- 21.3 मिमी लंबाई आरजे45 मैगजैक99751813-01
1 एक्स 1 पोर्ट आरजे 45 मॉड्यूलर जैक, 100 बेस आरजे 45 मॉड्यूलर कनेक्टर Connect
विवरण:
1X1 पोर्ट RJ45 मैगजैक के साथ/बिना एलईडी, बैठक IEEE 802.3u
1. उत्पाद प्रकार की विशेषताएं:
1) उत्पाद प्रकार = कनेक्टर
2) जैक टाइप = RJ45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (राइट एंगल)
2. यांत्रिक अनुलग्नक:
1) जैक विन्यास = 1 x 1
3. विद्युत लक्षण:
१) परिरक्षित = हाँ
4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई फिंगर - बॉटम = बिना
2) टर्मिनेशन मेथड = सोल्डर
5. शरीर संबंधी विशेषताएं:
1) पोर्ट कॉन्फ़िगरेशन = सिंगल/मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड्स = साथ/बिना
3) लैच ओरिएंटेशन = स्टैंडर्ड - लैच डाउन
4) पीसीबी पूंछ की लंबाई
6. संपर्क संबंधित विशेषताएं:
१) प्रीलोडेड = हाँ
2) संपर्क समाप्ति प्रकार = होल/सतह माउंट के माध्यम से
7. आवास संबंधी विशेषताएं:
1) कनेक्टर स्टाइल = जैक
8. उद्योग मानक:
1) RoHS/ELV अनुपालन = RoHS अनुरूप, ELV अनुरूप
2) लीड फ्री सोल्डर प्रोसेस = वेव सोल्डर 240 डिग्री सेल्सियस तक सक्षम,
वेव सोल्डर 260 डिग्री सेल्सियस तक सक्षम है, वेव सोल्डर 265 डिग्री सेल्सियस तक सक्षम है
3) RoHS/ELV अनुपालन इतिहास = हमेशा RoHS अनुरूप था
9. पहचान अंकन:
१) लेफ्ट एलईडी कलर (पोजिशन #1) = ग्रीन - २५० ओम रेसिस्टर
2) दायां एलईडी रंग (स्थिति # 2) = हरा - 250 ओम रोकनेवाला
10. उपयोग के लिए शर्तें:
1) लागू होता है = मुद्रित सर्किट बोर्ड
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70/-40 - +85
अनुप्रयोग:
नेटवर्किंग और संचार उपकरणों जैसे हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम के लिए प्रयुक्त
