उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मुख्य ग्राहक: | टीआई सैमसंग सिस्को सीमेंस ... | भाग संख्या: | H1601CG |
|---|---|---|---|
| TX / RX: | 1CT: 1CT | स्पीड: | 10/100 बेस- TX |
| हाय-बर्तन: | 1500Vrms | ओसीएल: | 350uh मिनट |
| Archivi Disponibili: | पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक | ||
| प्रमुखता से दिखाना: | एकल बंदरगाह ट्रांसफार्मर,दोहरी बंदरगाह ट्रांसफार्मर |
||
जल्दी से विवरण:

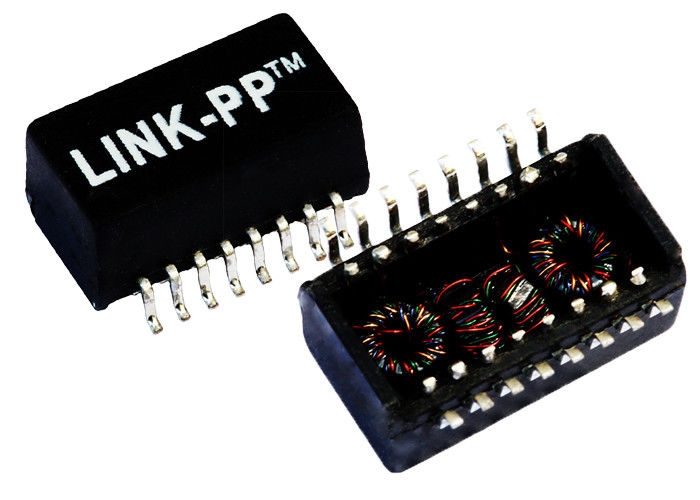

1. सिंगल पोर्ट लैन ट्रांसफार्मर
2. कोली संरचना: Toroidal
3.100बेस-टी ट्रांसफार्मर
4.एसएमडी, 16 पिन
16 पिन के साथ 10/100 / 1000BASE-TX एकल पोर्ट लैन ट्रांसफार्मर मॉड्यूल
विवरण:
सिंगल पोर्ट 10/100 बेस-टीएक्स ईथरनेट मैग्नेटिक्स ट्रांसफॉर्मर्स मॉड्यूल
| आवेदन | लैन ईथरनेट (गैर पीओई) |
| AutomDX | हाँ |
| टिप्पणी | RoHS अनुपालन एलपी 1102 एनएल |
| विन्यास आरएक्स | टी, सी |
| कॉन्फ़िगरेशन TX | टी, सी |
| निर्माण | ट्रांसफर मोल्ड |
| प्रति पोर्ट कोर | 4 |
| बंदरगाहों की संख्या | ट्रैक्टर |
| पीसीबी | कोई पीसीबी नहीं |
| पैकेज | श्रीमती |
| पैकेज ऊंचाई (इंच) | 0.236 |
| पैकेज ऊंचाई (मिमी) | 5.994 |
| पैकेज की लंबाई (इंच) | 0.451 |
| पैकेज की लंबाई (मिमी) | 11.45 |
| पैकेज चौड़ाई (इंच) | 0.40 |
| पैकेज चौड़ाई (मिमी) | 10.20 |
| RoHS कॉम्प्लाइंट | हाँ-RoHS -6 |
| गति | 10/100 बेस-टेक्सस |
| तापमान | 0 से 70 ℃ |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
| मुख्य पी / एन | LP1102NL |
विद्युत विनिर्देश (25):
1. अनुपात 50 किलोहर्ट्ज़, 0.5V बदलता है
चिप पक्ष: रेखा पक्ष = 1 सीटी: 1 सीटी + _2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज, 0.1V, 12 एमए डीसी बाईस:
चिप पक्ष: 350uH न्यूनतम
3. सम्मिलन हानि 1-100 मेगाहट्र्ज: -1.4 डीबी अधिकतम
4. वापसी हानि 1-30MHz: -16 डीबी न्यूनतम
40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम
50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
100 मेगाहर्ट्ज: -10 डीबी न्यूनतम
5. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
30 मेगाहर्ट्ज: -45 डीबी न्यूनतम
60 मेगाहर्ट्ज: -40 डीबी न्यूनतम
100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. क्रॉसस्टॉक 30 एमएचजेड: -40 डीबी न्यूनतम
100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7. हाय-पॉट: 1500Vrms न्यूनतम
अनुप्रयोगों:
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम के लिए प्रयुक्त
