उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

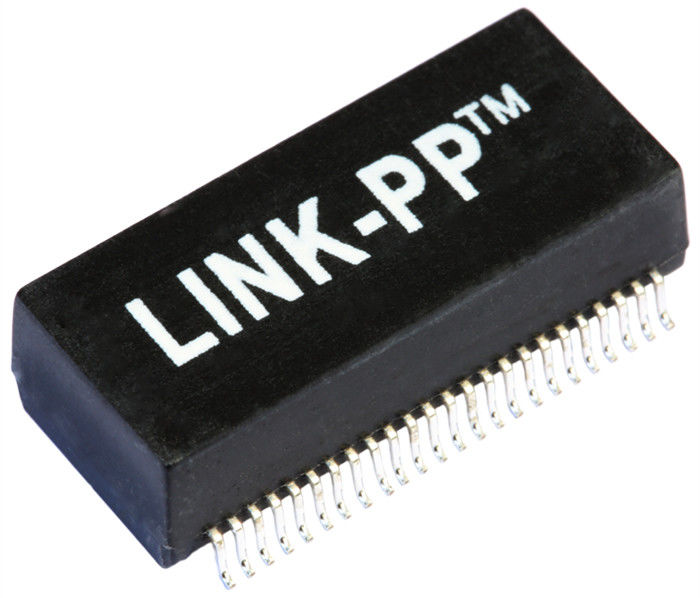

निर्दिष्टीकरण: | LP44806ANL | पी / एन: | LP44806ANL |
---|---|---|---|
ईथरनेट: | 4x 10/100 एमबीपीएस पावर | उपाय: | 28.00x15.40x7.00mm |
बढ़ते: | SMD | नमूने: | नि: शुल्क |
Archivi Disponibili: | पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक | ||
प्रमुखता से दिखाना: | एकल बंदरगाह ट्रांसफार्मर,ट्रैक्टर बंदरगाह ट्रांसफार्मर |
1. 48 पिन 4x 10/100 एमबीपीएस ईथरनेट पर पावर
2. अलगाव वोल्टेज: 1500Vrms
3. टाइप: एसएमटी एलपी 44805 एनएल
4. 4 बंदरगाह चुंबक पावर मॉड्यूल
5. वर्तमान सहायक 600 एमए अधिकतम
6. आईईईई 802.3af / एडीएसआई x3.263 शिकायत प्रदर्शन
विद्युत विनिर्देश (25):
1. अनुपात 50 किलोहर्ट्ज़, 0.5V बदलता है
चिप पक्ष: रेखा पक्ष = 1 सीटी: 1 सीटी + _2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज, 0.1V, 12 एमए डीसी बाईस:
चिप पक्ष: 350uH न्यूनतम
3. सम्मिलन हानि 1-100 मेगाहट्र्ज: -1.4 डीबी अधिकतम
4. वापसी हानि 1-30MHz: -16 डीबी न्यूनतम
40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम
50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
100 मेगाहर्ट्ज: -10 डीबी न्यूनतम
5. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
30 मेगाहर्ट्ज: -45 डीबी न्यूनतम
60 मेगाहर्ट्ज: -40 डीबी न्यूनतम
100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. क्रॉसस्टॉक 30 एमएचजेड: -40 डीबी न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी न्यूनतम
100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7. हाय-पॉट: 1500 वीआरएमएस, 0.5 एमए, 1 सेकेंड
लाइन पक्ष के लिए चिप पक्ष
अनुप्रयोगों:
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड, स्विच, के लिए प्रयुक्त
राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम
