उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: H5009FNL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विनिर्देश: |
H5009FNL |
भाग नहीं: |
LP5015ANL |
परिवार: |
Gigabit ईथरनेट ट्रांसफार्मर |
बढ़ते: |
SMD |
पिंस: |
24 पिंस |
नमूने: |
नि: शुल्क उपलब्ध |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
विनिर्देश: |
H5009FNL |
भाग नहीं: |
LP5015ANL |
परिवार: |
Gigabit ईथरनेट ट्रांसफार्मर |
बढ़ते: |
SMD |
पिंस: |
24 पिंस |
नमूने: |
नि: शुल्क उपलब्ध |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |

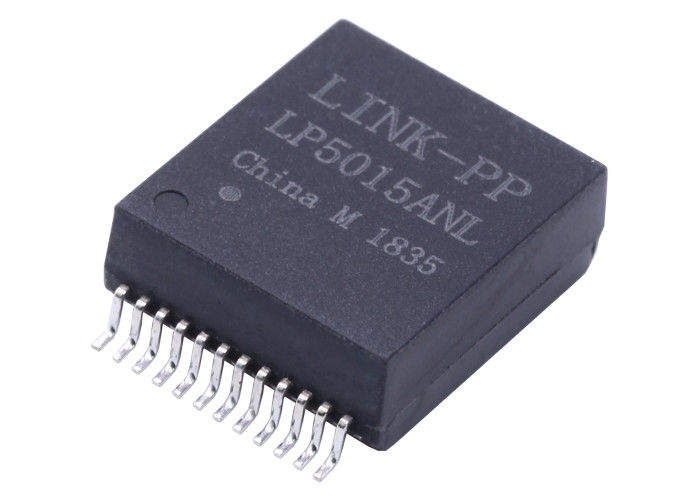

| सिंगल पोर्ट, 1000 बेस-टी ईथरनेट ट्रांसफार्मर मॉड्यूल, एसएमडी, रोह्स | |
| लिंक-पीपी भाग संख्या | LP5015ANL |
| गति | 1000BASE-T |
| बंदरगाहों की संख्या | एक |
| आवेदन - लैन | ईथरनेट (नोएन पीओई) |
| पैकेज | एसएमडी |
| तापमान | - 40 से +85 |
| AutomDX | हाँ |
| टिप्पणी | एनएल संस्करण के समान |
| विन्यास आरएक्स | टी, सी, एस |
| कॉन्फ़िगरेशन TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| प्रति पोर्ट कोर | 8 |
| पैकेज ऊंचाई (इंच) | 0.225 |
| पैकेज ऊंचाई (मिमी) | 5.72 |
| पैकेज की लंबाई (इंच) | 0.740 |
| पैकेज की लंबाई (मिमी) | 18.80 |
| पैकेज चौड़ाई (इंच) | 0.537 |
| पैकेज चौड़ाई (मिमी) | 13.64 |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
 | विद्युत विशिष्टता @ 25 ℃ 1.OCL (100KHz, 0.1Vrms, 8mA): 350uH 2. टर्न अनुपात: 1 सीटी: 1 सीटी 3. प्रविष्टि नुकसान: 1-100 मेगाहर्ट्ज: -1.0 डीबी अधिकतम 4. वापसी नुकसान (डीबी मिनट): 1-40 मेगाहर्ट्ज: -18 60 मेगाहर्ट्ज: -14 80 मेगाहर्ट्ज: -12 100 मेगाहर्ट्ज: -10 5. क्रॉसस्टॉक (डीबी मिनट): 30 मेगाहर्ट्ज: -43 60 मेगाहर्ट्ज: -37 100MHz: -33 6. सीएमआर: 0.1-100 मेगाहर्ट्ज: -40 डीबी टाइप 7. पृथक वोल्टेज: 1500Vrms 8. तापमान का तापमान: -40 ℃ ~ + 85 ℃। |
