उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO

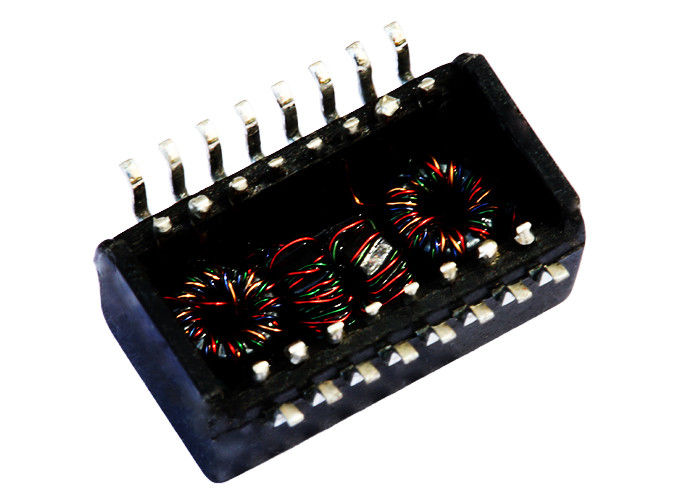

मॉडल संख्या: HN8019CG
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विनिर्देश: |
HN8019CG |
भाग नहीं: |
LP2019ANL |
इंटरफ़ेस: |
10/100 एमबीपीएस पावर |
परिवार: |
दूरसंचार ट्रांसफार्मर |
पिंस: |
16Pins |
नमूने: |
नि: शुल्क उपलब्ध |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
विनिर्देश: |
HN8019CG |
भाग नहीं: |
LP2019ANL |
इंटरफ़ेस: |
10/100 एमबीपीएस पावर |
परिवार: |
दूरसंचार ट्रांसफार्मर |
पिंस: |
16Pins |
नमूने: |
नि: शुल्क उपलब्ध |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
विद्युत विशिष्टता @ 25 ℃
1. टर्न अनुपात:
TX = 1CT: 1CT RX = 1CT: 1CT
2. प्रविष्टि नुकसान:
0.1-100 मेगाहर्ट्ज: -1.0 डीबी MAX
3. वापसी का नुकसान:
0.1-30MHz: -18dB MIN
30-60MHz: -13 डीबी MIN
60-80MHz: -12dB MIN
4.Crosstalk:
0.1-100 मेगाहर्ट्ज: -35 डीबी मिनट
5.DCMR:
30 मेगाहर्ट्ज: -42 डीबी मिन
60 मेगाहर्ट्ज: -36 डीबी मिनट
100 मेगाहर्ट्ज: -33 डीबी मिनट
6.CMRR:
1-100 मेगाहर्ट्ज: -40 डीबी टीवाईपी
7. एल: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8. डीसीआर: 1-3,6-8: 0.9 ओएचएम MAX
9.LK:
1-3 (टाई: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (टाई: 11 + 9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28 पीएफ MAX 100KHz 0.1V
(6-8), (11-9): 28 पीएफ MAX 100KHz 0.1V
11. पृथक्करण वोल्टेज: 1500Vrms
12. तापमान का तापमान: -40 ℃ ~ + 85 ℃।
टिप्पणियाँ:
1. एसओएचओ (एडीएसएल जैसे आवेदन का समर्थन करने के लिए डिज़ाइन किया गया
मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच।
2. ईथरनेट (पीओई) चुंबक पर पावर
3. पीओई अनुप्रयोग वर्तमान क्षमता: 350 एमए।
4. विभिन्न बारी अनुपात के साथ।
5. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 255 ± 5 ℃।
