उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: PA1736NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पीएन: |
PA1736NL |
बिजली रेंज: |
95W |
ऊंचाई: |
11.4 मिमी मैक्स |
पदचिह्न: |
29.2 मिमी x 21.8 मिमी मैक्स |
टोपोलॉजी: |
फॉरवर्ड और फ्लाईबैक |
बड़े पैमाने पर उत्पादन: |
LP1736NL |
पीएन: |
PA1736NL |
बिजली रेंज: |
95W |
ऊंचाई: |
11.4 मिमी मैक्स |
पदचिह्न: |
29.2 मिमी x 21.8 मिमी मैक्स |
टोपोलॉजी: |
फॉरवर्ड और फ्लाईबैक |
बड़े पैमाने पर उत्पादन: |
LP1736NL |
PA1736NL => एलपी 1736 एनएल | फ्लैबैक ट्रांसफॉर्मर | फॉरवर्ड और फ्लाईबैक |
---|
टिप्पणियाँ:
उच्च आवृत्ति वायर घाव ट्रांसफार्मर
1. घटक का तापमान (परिवेश प्लस तापमान वृद्धि) के भीतर होना चाहिए
ऑपरेटिंग तापमान सीमा कहा।
2. उपरोक्त ट्रांसफॉर्मर और इंडक्टर्स का परीक्षण पल्स की शक्ति द्वारा परीक्षण और अनुमोदित किया गया है
आईसी भागीदारों और उपयुक्त डेटाशीट या मूल्यांकन बोर्ड दस्तावेज में बैठे हैं
इन कंपनियों में। यह निर्धारित करने के लिए कि कौन से आईसी और आईसी सहयोगी उपरोक्त के साथ मेल खाते हैं
पल्स भाग संख्या कृपया पल्स वेबसाइट पर आईसी क्रॉस संदर्भ से परामर्श लें।
3. फ्लाईबैक टोपोलॉजी अनुप्रयोगों के लिए, यह सुनिश्चित करना आवश्यक है कि ट्रांसफार्मर नहीं होगा
आवेदन में संतृप्त। पीक फ्लक्स घनत्व (बीपीके) 2700 गॉस से नीचे रहना चाहिए।
चोटी घनत्व की गणना करने के लिए, निम्न सूत्र का उपयोग करें:
बीपीके (गॉस) = के 1_ फैक्टर * आईपीके (ए)
4. उच्च वोल्ट-सेक अनुप्रयोगों में, ट्रांसफार्मर के मूल नुकसान की गणना करना महत्वपूर्ण है।
अनुमानित ट्रांसफार्मर कोर हानि की गणना इस प्रकार की जा सकती है:
CoreLoss (डब्ल्यू) = 1.32 ई -13 * (Freq_kHz) * (ΔB_Gauss)
जहां Δ बी की गणना इस प्रकार की जा सकती है:
फ्लाईबैक टोपोलॉजी के लिए: Δ बी = के 1_ फैक्टर * (ए)
फॉरवर्ड टोपोलॉजी के लिए: Δ बी = के 1_ फैक्टर * वोल्ट-μsec
5. वैकल्पिक टेप और रील पैकेजिंग का हिस्सा भाग में "टी" प्रत्यय जोड़कर आदेश दिया जा सकता है
संख्या (यानी PA0273NL PA0273NLT बन जाती है)। पल्स उद्योग मानक टेप का अनुपालन करता है
और रील विनिर्देश EIA481। इस उत्पाद के लिए टेप और रील की चौड़ाई (डब्ल्यू = 44 मिमी) है,
पिच (पीओ = 32 मिमी) एक गहराई (को = 11.78 मिमी)।
6. "एनएल" प्रत्यय एक RoHS- अनुपालन भाग संख्या इंगित करता है। गैर-एनएल प्रत्यय वाले भाग हैं
जरूरी नहीं कि RoHS अनुपालनशील हो, लेकिन विद्युत और यांत्रिक रूप से एनएल के बराबर हैं
संस्करणों। यदि किसी भाग संख्या में "एनएल" प्रत्यय नहीं है, लेकिन एक RoHS अनुपालन संस्करण है
आवश्यक है, कृपया उपलब्धता के लिए पल्स से संपर्क करें।

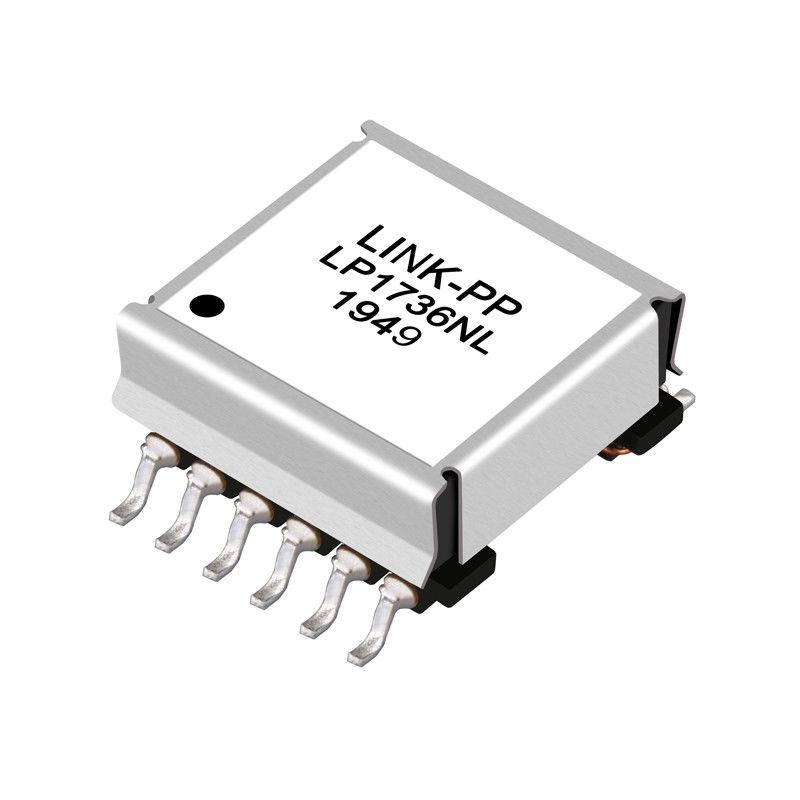

PA1736NL फ्लाईबैक ट्रांसफार्मर उच्च आवृत्ति वायर घाव ट्रांसफॉर्मर एसएमटी 12 पिन | |||
---|---|---|---|
PA0273NL | PA1477NL | PA1835NL | PA2291NL |
PA0751NL | PA1558NL | PA1836NL | PA2398NL |
PA0769NL | PA1692NL | PA1837NL | PA2041NL |
PA1066NL | PA1735NL | PA2047NL | PB2089NL |
PA1366NL | PA1736NL | PA2053NL | PA1736NL |
PA1736NL फ्लाईबैक ट्रांसफार्मर उच्च आवृत्ति वायर घाव ट्रांसफॉर्मर एसएमटी 12 पिन
